2-50 2 4.3 激光高度传感器的复零 ■ 激光复零 激光高度传感器，通过移动到指定的基准位置 * 进行复零。按“生产设计”画面的 [ 激光复零 ] 按钮，使激光高度 传感器移到指定的基准位置完成复零。选择的基板程序是使用激光高度传感器的程序时，若不先进行激光复零就 直接开始自动运行，会显示错误提示。 参考 * 基准位置，为 [ 机器设置 ] -“规格信息”-“高度测量规格”-“激光”画面的“0 点复位 X、Y”位置。 激光复零与点…
2-49
2
6

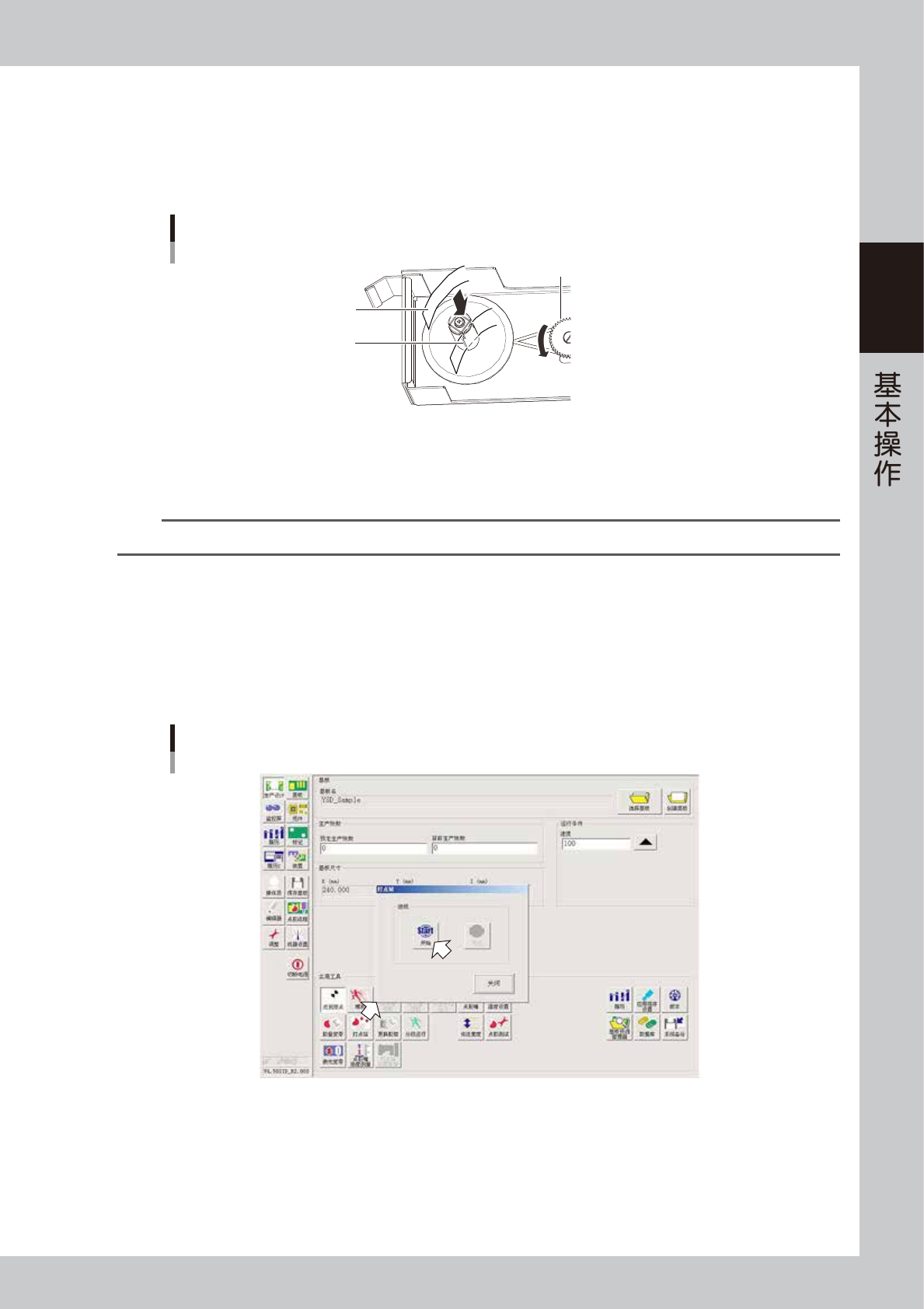

插入卷纸前端。
1. 将卷纸前端插入卷盘 2 的卷轴切槽中。
2. 将驱动卷盘用的齿轮向逆时针方向转动 2 〜 3 圈。
3. 装上卷盘 1。
插入卷纸前端
卷纸
切槽
齿轮
65216-N7-00
7
安装卷纸更换部。
将卷纸更换部装回原位。
n
要点
安装卷纸更换部之前，务必先用无尘纸擦干净扩散板的脏污。
8
卷动卷纸，使卷纸绷紧。
1. 按“生产设计”画面的 [ 打点站 ] 按钮，打开“打点站”画面。
2. 按 [ 开始 ] 按钮，开始进纸。
3. 卷纸绷紧之后，按 [ 停止 ] 按钮停止进纸。
4. 按 [ 关闭 ] 按钮，关闭“打点站”画面。
进纸操作
66238-N7-00
2-50
2

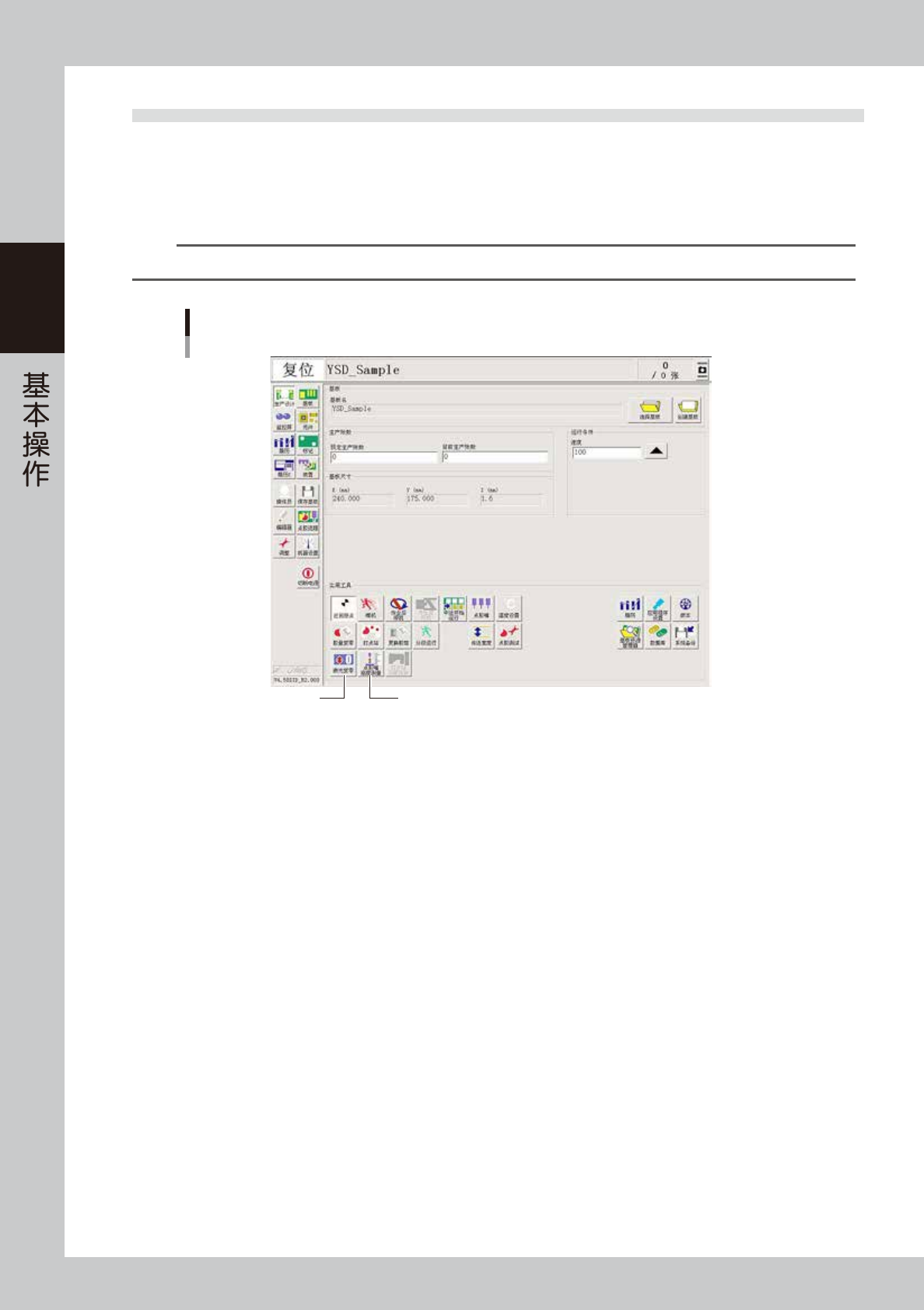

4.3 激光高度传感器的复零
■ 激光复零
激光高度传感器，通过移动到指定的基准位置
*
进行复零。按“生产设计”画面的 [ 激光复零 ] 按钮，使激光高度
传感器移到指定的基准位置完成复零。选择的基板程序是使用激光高度传感器的程序时，若不先进行激光复零就
直接开始自动运行，会显示错误提示。
参考
*
基准位置，为 [ 机器设置 ] -“规格信息”-“高度测量规格”-“激光”画面的“0 点复位 X、Y”位置。
激光复零与点胶嘴高度测量
[激光复零]按钮 [点胶嘴高度测量]按钮
66239-N7-00
■ 点胶嘴高度测量
测量点胶嘴的高度，使用激光高度传感器与触摸式传感器进行。在进行生产准备的过程中，如果更换了点胶嘴，
或重新接通了点胶机的电源时，必须先测量点胶嘴的高度。
按“生产设计”画面的 [ 点胶嘴高度测量 ] 按钮，点胶嘴会移到触摸式传感器处，由激光高度传感器测量高度。
