4-1
4
1.从预点胶到正式点胶的流程
为稳定点胶质量，在进行正式点胶之前需进行预点胶、点胶测试等操作确认点胶量。
下面，介绍使用打点站 ( 选配 ) 时从预点胶到正式点胶的操作流程。

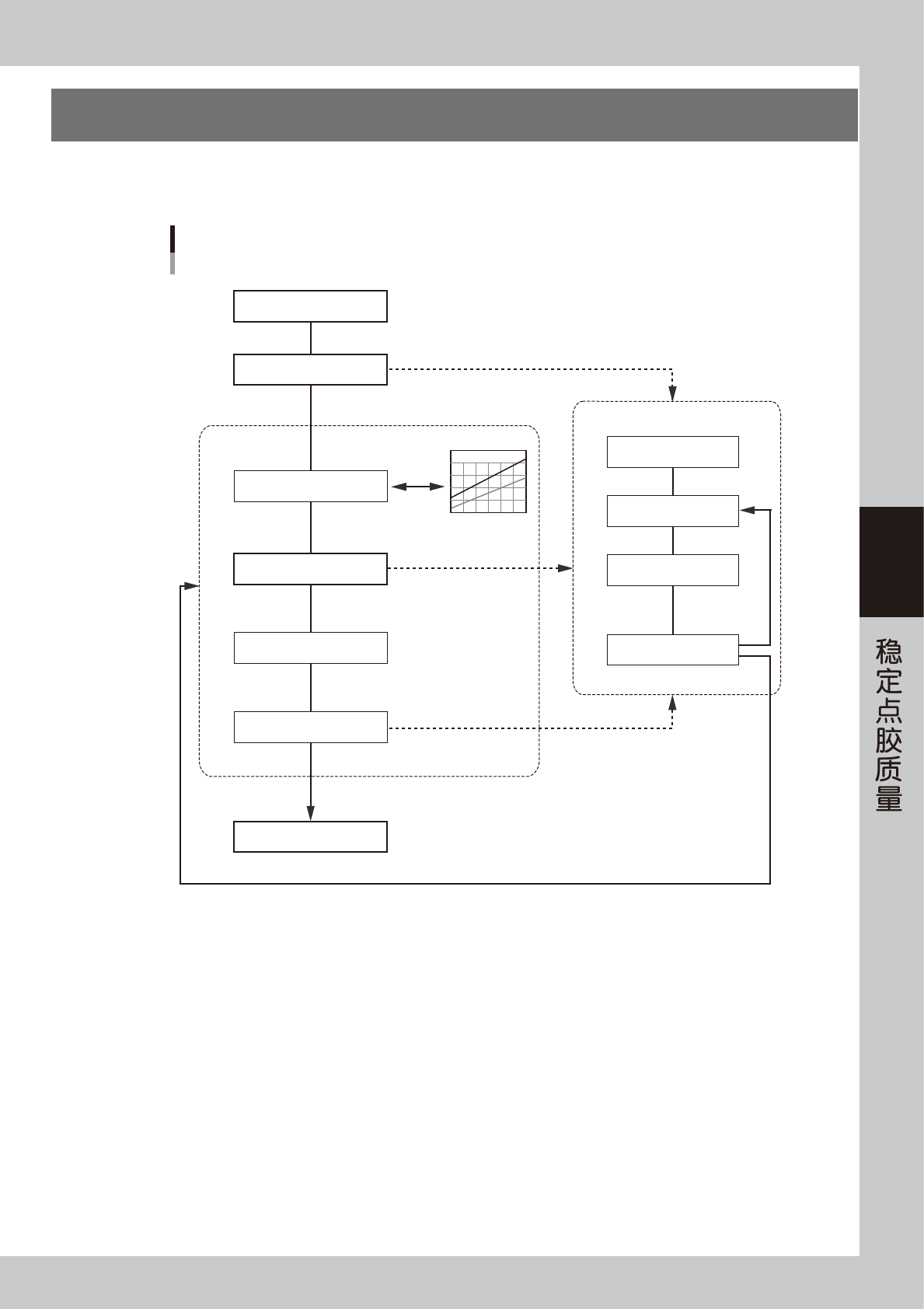

从预点胶到正式点胶的流程图
校正类型
校正胶量
计算
在设定范围外时
在设定范围外时
在校正范围外时
在校正范围外时
调节吐胶压力
在校正范围内时
在校正范围内时
点胶校正
确认点胶量
确认点胶量 (确认用)
预点胶
校正量极限检查
*
点胶测试 (无校正)
手动调节压力
确认基准压力
确认点胶量
预点胶 (确认校正量)
正式点胶
* [机器设置] -“机器数据”-“打点站”画面中“校正量极限检查”的设置为“使用”时。
65400-N7-00
4-2
4
2.点胶测试
2.1 概要
点胶测试，是根据预先设置的预点胶信息进行预点胶，并将预点胶的结果以列表形式显示在画面中，使确认点胶
状态与设置适当的吐胶压力更容易。在开始生产之前或在运行过程中发生识别错误时，若使用点胶测试确认或调
整点胶状态，会更便于稳定点胶质量。点胶测试是以测试为目的，因此它与通常的预点胶不同，不会进行校正。
在点胶机为复位状态时，使用“生产设计”画面的 [ 点胶测试 ] 按钮进行点胶测试 ；在自动运行过程中时，若发生
胶点识别错误，可在接下来显示的画面中按 [ 点胶测试 ] 按钮进行点胶测试。
若不使用预点胶信息，想按指定的胶量与胶点个数进行点胶测试时，请参照后述第 6 章“4. 在调整画面进行点胶
测试”。
点胶测试的动作流程
点胶测试
识别结果
开始
结束
点胶
识别
- 胶点面积大 → 调小吐胶压力
- 胶点面积小 → 调大吐胶压力
调节吐胶压力
NG
OK
65401-N7-00
4-3
4

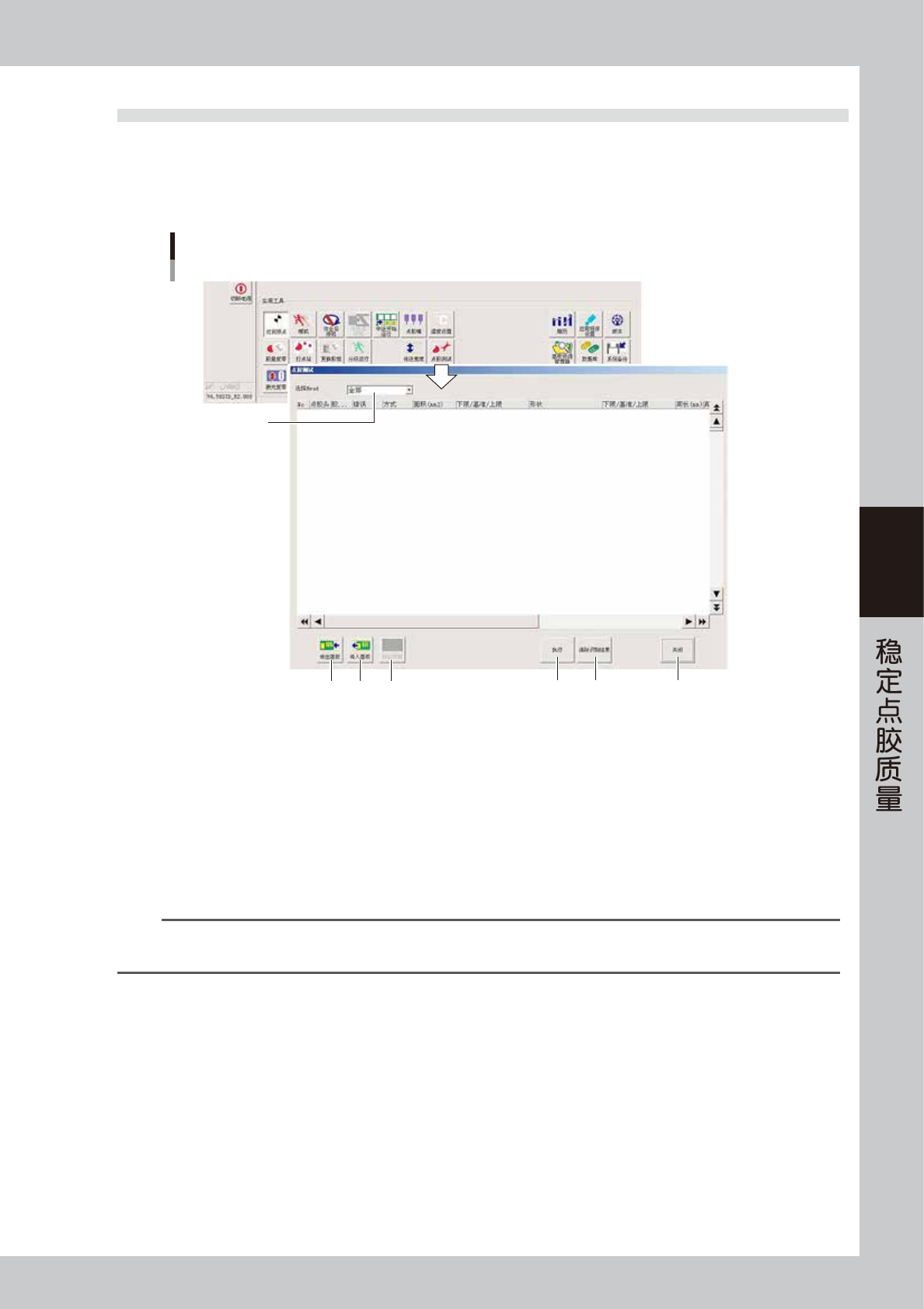

2.2 点胶测试画面
下面，以从“生产设计”画面打开的“点胶测试”画面为例介绍该画面中的各个项目与按钮的功能。关于进行点
胶测试的步骤，请参照前述第 2 章“3.8 进行点胶测试”。
■ 画面中的下拉框与按钮
“点胶测试”画面
1
2 3 4 5 6 7
66400-N7-00
1. “选择 Head”下拉框
从下拉框中选择进行点胶测试的点胶头。
从“生产设计”画面打开“点胶测试”画面时的默认设置为“全部”。在自动运行过程从胶点识别错误提示画面打开“点胶
测试”画面时的默认设置为识别失败的点胶头。
2. [ 传出基板 ] 按钮
传出基板。
3. [ 传入基板 ] 按钮
传入并固定基板。
参考
[ 传出基板 ] 与 [ 传入基板 ] 按钮，只有在 [ 基板 ] -“预点胶”画面中按 [ 编辑 ] 按钮，将“预点胶项目”设置为“执行”( 即，在
基板上进行点胶测试 ) 时才可以使用。
4. [ 标记调整 ] 按钮
该按钮，只有在进行点胶测试之后才可以使用。选定需要查看确认的行之后，按该按钮，在显示的确认对话框中选择了 [ 是 ]
按钮时才可以打开“标记调整”画面。若在“选择 Head”下拉框中选择的是“全部”时，只可以查看最后点胶的点胶头点的
胶点。
5 [ 执行 ] 按钮
从预点胶信息中参照在“选择 Head”下拉框中选定的点胶头的数据进行点胶与识别。
6. [ 清除识别结果 ] 按钮
清除画面中显示的识别结果。
7. [ 关闭 ] 按钮
清除画面中显示的识别结果并关闭画面。
