4-5 4 8. 形状 根据设置的形状检查方式不同，显示的内容不同。 显示内容 内切圆的半径 面积/周长 真圆度 近似圆 根据内切圆与外接圆计算的半径 外接圆的半径 凹凸面积的比率 周长÷ 面积 66417-N7-00 9. 下限 / 基准 / 上限 根据设置的形状检查方式不同，显示的内容不同。 ‧ 面积 / 周长 ： 显示根据形状常数 * 与形状公差计算的上下限值。( 此处显示的“基准” ，即“形状常数” 。) 下限…
4-4
4

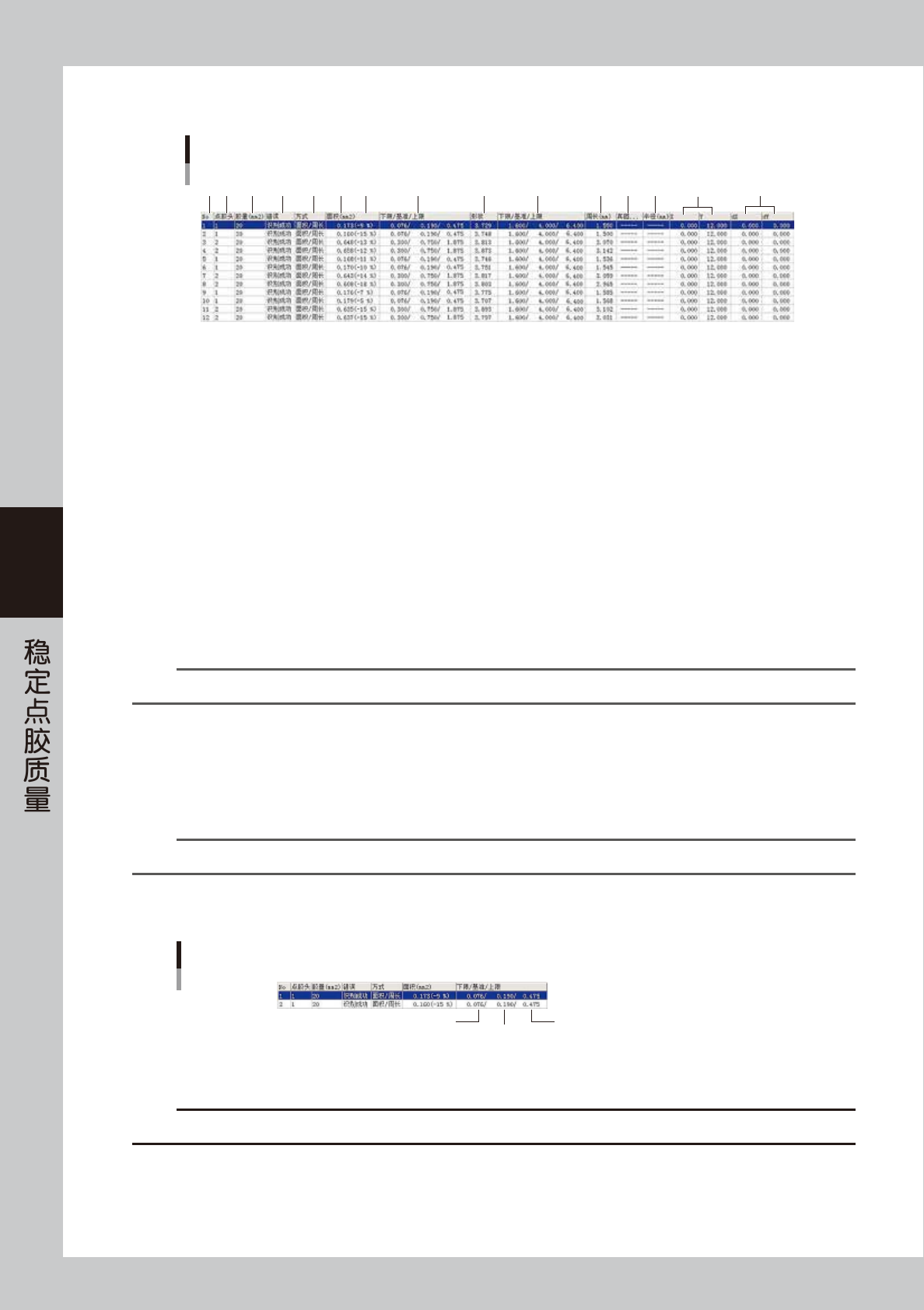

■ 点胶测试结果的显示项目
点胶测试结果的显示
21 3 4 5 6 7 8 9 10 11 12 13 14 15
66401-N7-00
1. No.
按识别顺序显示识别的结果。
2 点胶头
显示胶点头的号码。
3. 胶量 (mm
2
)
显示点胶时所用的胶量。
4. 错误
显示识别结果。识别失败时，以红字显示。
‧
识别成功 ：识别成功了。
‧
胶点数错误 ：识别成功了，但识别到的胶点个数错误。
‧
面积错误 ：因在面积公差
*
范围之外而识别失败了。
‧
形状错误 ：因在形状公差
*
范围之后而识别失败了。
‧
其它错误 ：发生了上述以外的错误。
参考
*
面积公差、形状公差，在 [ 标记 ] -“形状”参数中设置。
5. 方式
显示在 [ 标记 ]-“形状”参数中设置的“形状检查方式”。形状检查方式有“面积 / 周长”、“真圆度”、“近似圆”3 种。
6. 面积 (mm
2
)
显示识别到的面积与基准面积
*
之差 (%)。发生面积错误时，以红字显示。
基准面积之差 (%) 的计算公式为 ：( 识别到的面积－基准面积 )÷ 基准面积
参考
*
基准面积，在 [ 标记 ] -“形状”参数中设置。
7. 下限 / 基准 / 上限
显示根据基准面积与面积公差计算的上下限值。( 此处显示的“基准”，即“基准面积”。) 计算公式为 ：
计算公式
下限＝基准面积×(1－面积公差÷100)
基准面积
下限＝基准面积÷(1－面积公差÷100)
66416-N7-00
面积公差为 100 时，显示为 ： 1.000/基准面积/------
c
注意
此处的计算公式与基准标记的识别计算公式不同。
4-5
4

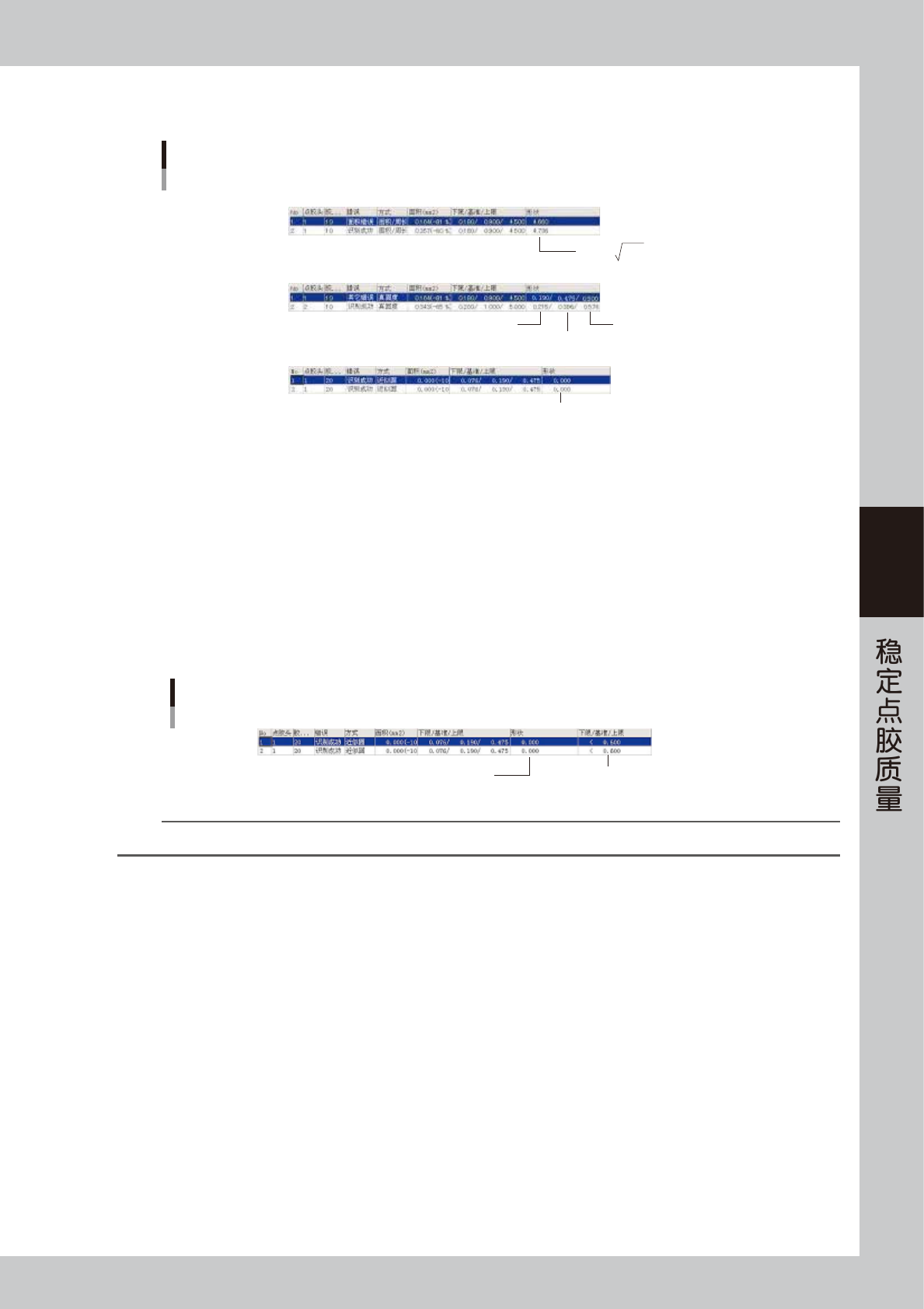

8. 形状
根据设置的形状检查方式不同，显示的内容不同。
显示内容
内切圆的半径
面积/周长
真圆度
近似圆
根据内切圆与外接圆计算的半径
外接圆的半径
凹凸面积的比率
周长÷ 面积
66417-N7-00
9. 下限 / 基准 / 上限
根据设置的形状检查方式不同，显示的内容不同。
‧
面积 / 周长 ：显示根据形状常数
*
与形状公差计算的上下限值。( 此处显示的“基准”，即“形状常数”。)
下限＝形状常数 ×(1 －形状公差 ÷100)
上限＝形状常数 ×(1 ＋形状公差 ÷100)
‧
真圆度 ：显示根据内切圆、外接圆求取的半径与形状公差计算的上下限值。
下限＝根据内切圆与外接圆计算的半径 ×(1 －形状公差 ÷100)
下限＝根据内切圆与外接圆计算的半径 ×(1 ＋形状公差 ÷100)
‧
近似圆 ：检查凹凸面积的比率是否在形状公差范围以内。
＜形状公差 ( 仅上限 )
近似圆时的显示
凹凸面积的比率 设置的形状公差的上限值
66404-N7-00
参考
*
形状常数、形状公差，在 [ 标记 ] -“形状”参数中设置。
10. 周长 (mm)
显示胶点的周长。
11. 真圆度 (%)
形状检查方式为“真圆度”时，显示胶点的真圆度。
12. 半径 (mm)
形状检查方式为“真圆度”与“近似圆”时显示。
‧
真圆度 ：显示根据内切圆、外接圆求取的胶点半径。
‧
近似圆 ：显示根据识别到的面积求取的胶点的半径。
13. X、Y
显示预点胶信息中的 X、Y 坐标。
14. dX、DY
显示与 X、Y 方向识别坐标之差。
4-6
4

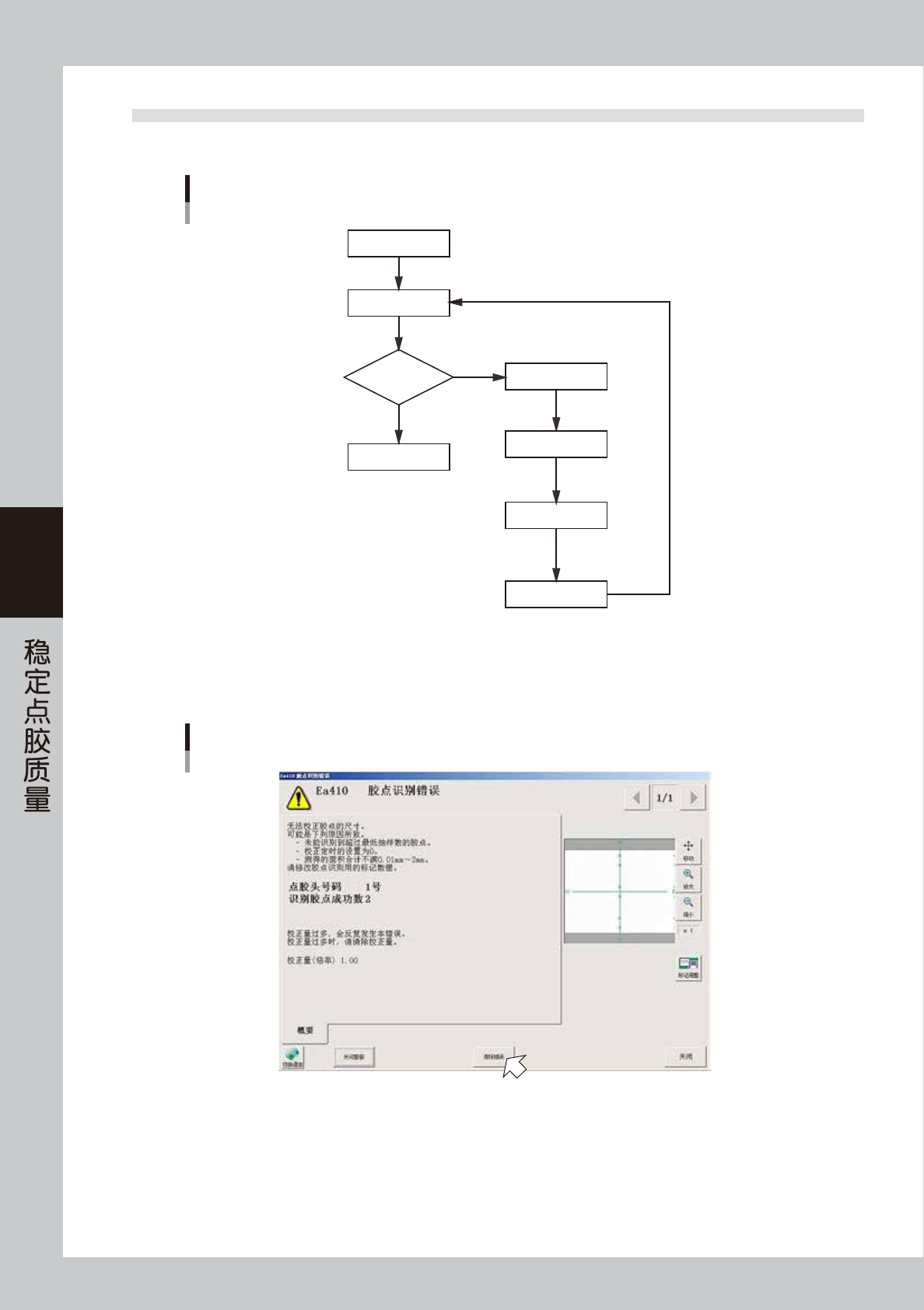

2.3 在自动运行中启动点胶测试
在进行预点胶时，若发生胶点识别错误，需按照下列步骤进行点胶测试。
发生胶点识别错误时的操作流程
进行预点胶
开始自动运行
正式点胶
进行点胶测试
显示选择画面
返回选择画面
按[清除错误]按钮
按[点胶测试]按钮
调节吐胶压力
按[重试]按钮
胶点识别结果
显示识别错误画面
NG
OK
65402-N7-00
1
清除错误。
发生胶点识别错误时，会显示“胶点识别错误”画面。确认错误内容之后，按 [ 清除错误 ] 按钮，清除错误。
胶点识别错误
66402-N7-00
