4-19 4 3.2.4 在打点站上确认点胶量 使用创建的标记数据在打点站上进行点胶测试并确认点胶量。根据前述设置，此例中使用 TYPE-111 点胶嘴进行 点胶测试与确认点胶量。详细步骤，如下。 1 安装点胶嘴与胶筒。 将点胶嘴与已恢复室温的胶筒安装在点胶头上。 参考 关于点胶嘴与胶筒的安装方法，请参照前述第 2 章“3.5 安装点胶嘴与胶筒” 。 2 排出点胶嘴内的空气。 设置了目标温度时，需等到达到了目标温度之后再进行排气。 参考…
4-18
4
6

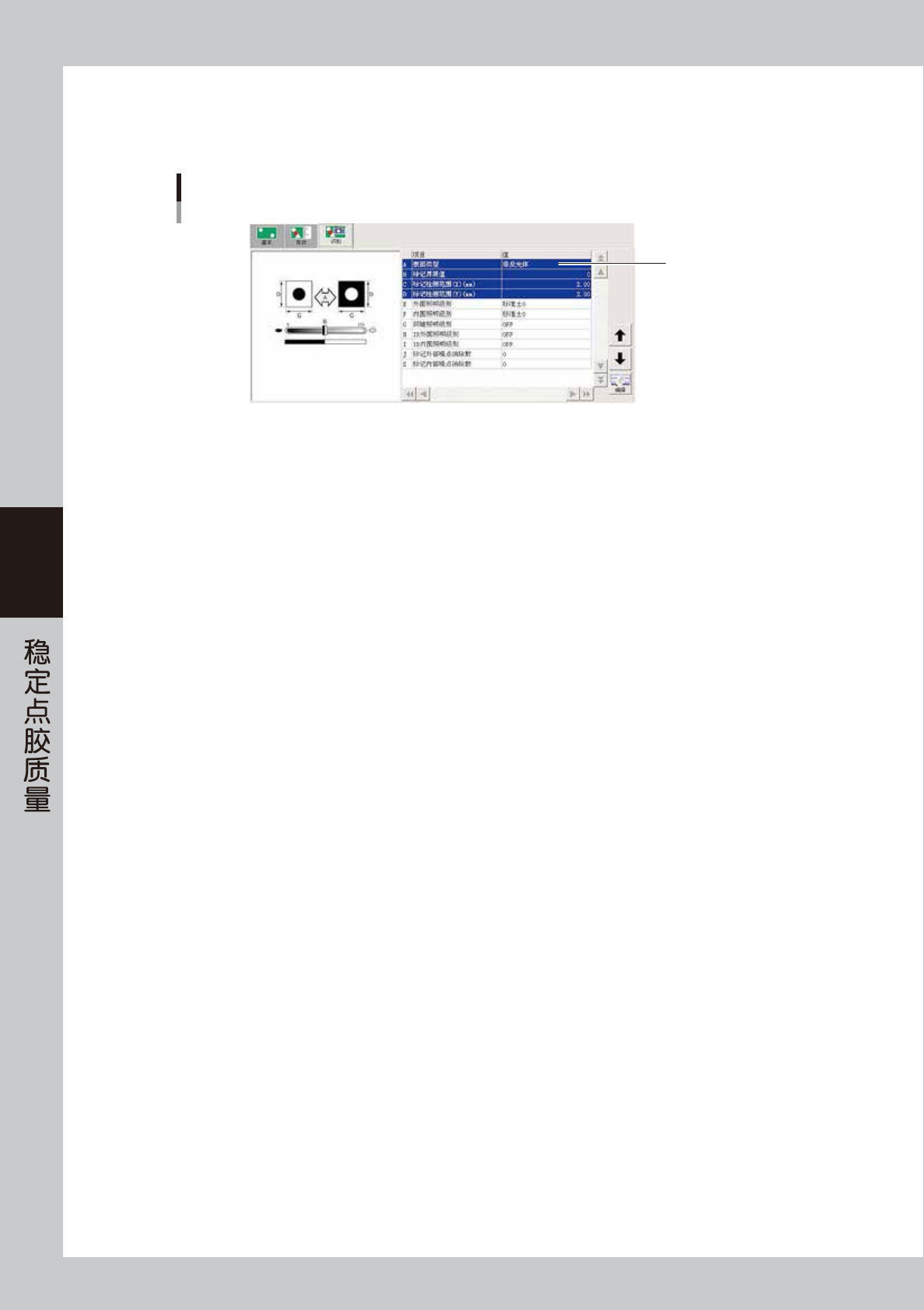

设置识别参数。
打开“识别”选项卡画面，设置各项参数。
此处，介绍参数 A 〜 D 的设置方法。参数 E 〜 K，请参照后述第 5 章“6.5 进行标记调整”的内容设置。
识别参数
设置为“非反光体”
66418-N8-00
A: 表面类型
贴片胶与锡膏不反光，因此表面类型需设置为“非反光体”。
B: 标记界限值
将标记界限值设置为可以正确再现胶点形状的 2 值化界限值，详细内容，请参阅后述第 5 章“6.5进行标记调整”。
背景颜色均匀 ( 无图样 ) 时，若设置为 0，软件将自动查找最佳界限值。
C、D: 标记检测范围 (X、Y)
尽量缩小检测范围 (XY)，使设置的范围只能检出想要检测的胶点。
4-19
4
3.2.4 在打点站上确认点胶量
使用创建的标记数据在打点站上进行点胶测试并确认点胶量。根据前述设置，此例中使用 TYPE-111 点胶嘴进行
点胶测试与确认点胶量。详细步骤，如下。
1
安装点胶嘴与胶筒。
将点胶嘴与已恢复室温的胶筒安装在点胶头上。
参考
关于点胶嘴与胶筒的安装方法，请参照前述第 2 章“3.5 安装点胶嘴与胶筒”。
2
排出点胶嘴内的空气。
设置了目标温度时，需等到达到了目标温度之后再进行排气。
参考
关于排气的方法，请参照前述第 2 章“3.7 排出点胶嘴内的空气”。
3
调节吐胶压力。
1. 按“生产设计”画面的 [ 点胶测试 ] 按钮，打开“点胶测试”画面。
2. 按 [ 执行 ] 按钮，进行点胶测试。
3. 根据识别结果调节吐胶压力，使“面积”栏显示的面积接近各点胶嘴的基准面积。此例中，需使面积
值尽量靠近 TYPE-111 点胶嘴的基准面积 0.19mm
2
。
参考
关于调节吐胶压力的方法，请参照前述第 2 章“3.8 进行点胶测试”。
4

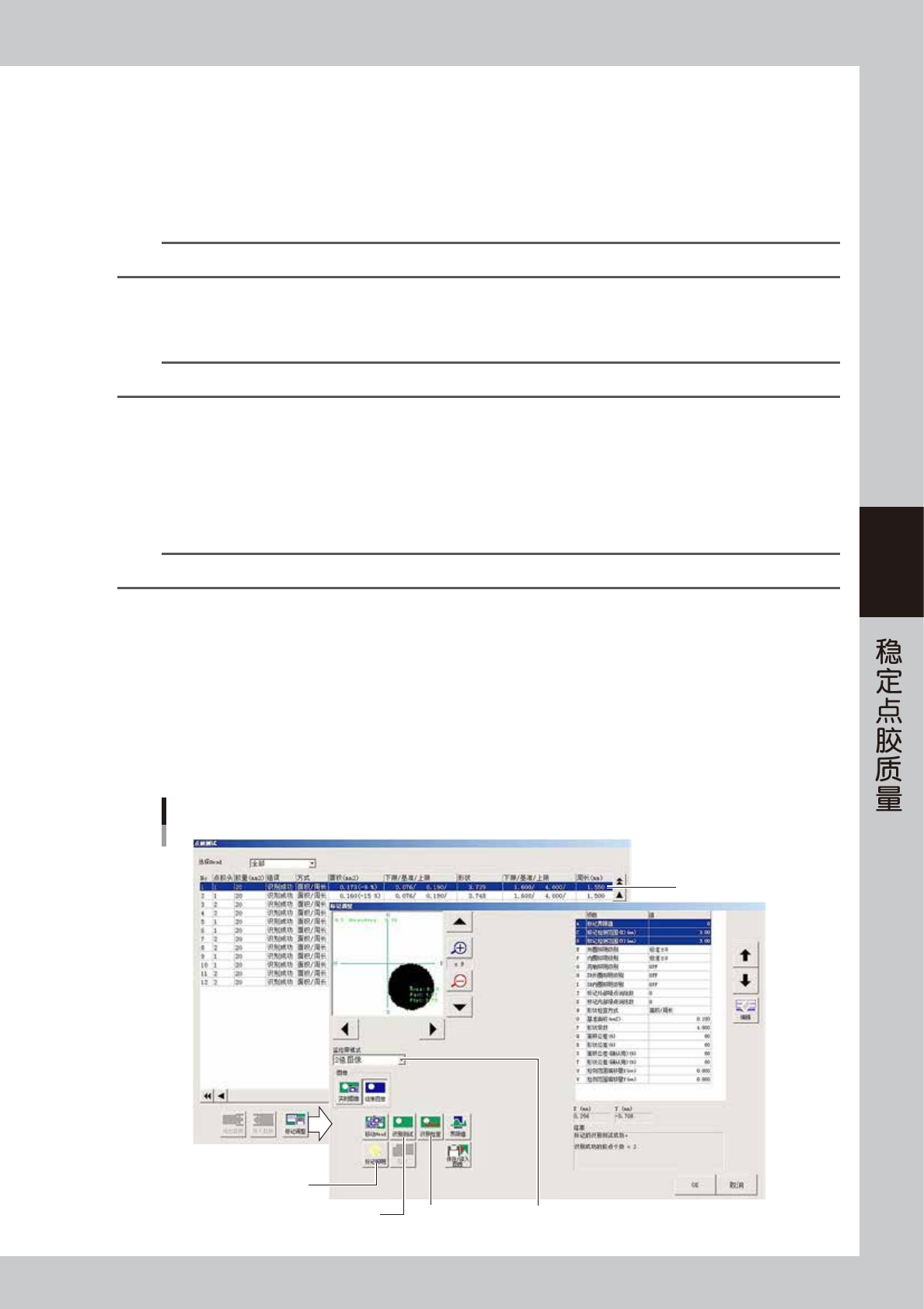

进行标记调整。
1. 在识别结果列表中选择形状比较稳定的胶点的行。
2. 按 [ 标记调整 ] 按钮，显示确认对话框之后，按 [ 是 ] 按钮，打开“标记调整”画面。
3. 按 [ 识别测试 ] 按钮，对胶点进行识别。
4. 从“监控屏模式”下拉框中切换显示模式，确认识别状态。
5. 参照下页的胶点识别示例图，按 [ 标记照明 ] 按钮调节照明，使胶点的形状可以正确识别。
6. 按 [ 识别检查 ] 按钮，确认胶点的面积是否在设置的公差范围内。
标记调整
[识别测试]按钮
[标记照明]按钮
监控屏模式
选择胶点行
[识别检查]按钮
66419-N7-00
4-20
4
[ 识别测试 ] 按钮
若不使用“校正量确认”，可以通过该按钮确认胶点的面积。将“监控屏模式”切换到“识别结果”，图像显示区会显示测得
的胶点面积与周长。
[ 标记照明 ] 按钮
根据需要调节照明级别，使胶点的形状可以正确识别。
[ 识别检查 ] 按钮
使用“校正量确认”时，按该按钮可以确认胶点的面积是否在设置的“面积公差 ( 确认用 )”、“形状公差 ( 确认用 )”范围以内。

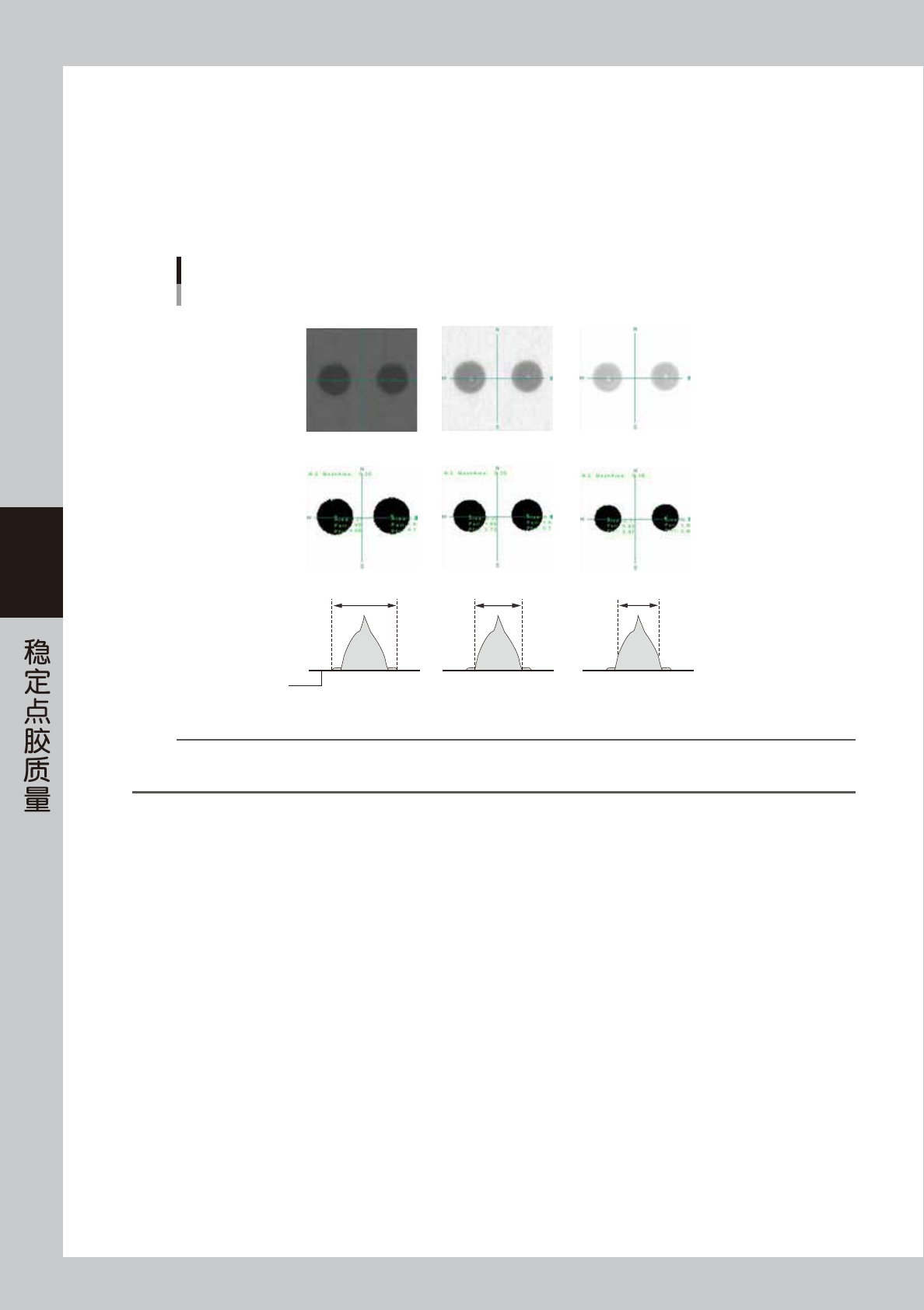

胶点识别
例
太亮
2值图像
标记照明
太小
太大
太暗
最佳照明
最佳大小
识别状态
浸润部也被识别
只有胶液外形被识别
胶液的外形未被正确识别
打点站的卷纸
65406-N7-00
n
要点
胶点状态受贴片胶或锡膏特性的影响变化大时，可能会出现即使调节照明级别仍然误识别浸润部，从而无法正确判定面积。此时，
需优先考虑识别稳定性，因此可以将含浸润部在内的面积作为基准面积设置。
5
对比实际的胶点面积与点胶机识别的面积，确认是否有差异。
如上图所示，点胶机可能会有误识别浸润部的情况。因此，可以与实际的胶点面积进行对比，确认是否有
差异。确认方法有如下两种。
■ 一般常用方法 ：
1. 按 [ 识别测试 ] 按钮，进行识别测试。
2. 将“监控屏模式”切换到“2 值图像”、“识别结果”，确认画面中显示的面积是否存在差异。
若存在差异，需再次调节照明级别。
