3.2.7 设置计算类型
随胶筒内余胶的减少，胶点面积也会逐渐减少。YSD 点胶机可以通过点胶校正对胶点面积进行校正。若设置计算
类型，可以更准确地校正胶点面积。进行校正的计算类型，根据点胶嘴、贴片胶等的特性不同分“比例型”与“加
法型”2 种。使用哪种计算类型，需使用余胶较少的胶筒 (10 〜 50%) 进行试点胶并测量胶点的面积之后决定。
下面，以 TYPE-111 点胶嘴为例介绍决定计算类型的方法。
1
在点胶头部安装点胶嘴与胶筒。
将余胶为 10 〜 50% 的胶筒与点胶嘴安装在点胶头部。
若在设置前面的项目时已经安装了点胶嘴与胶筒，可以进行吐胶使胶筒内的余胶只剩下 10 〜 50%。
n
要点
胶筒内的余胶越少越容易看出差异，也就更容易确定使用哪种计算类型。
2
排出点胶嘴内的空气。
设置了目标温度时，需等到达到了目标温度之后再进行排气。
参考
关于排气的方法，请参照前述第 2 章“3.7 排出点胶嘴内的空气”。
n
注意
排出点胶嘴内的空气时，请勿调节吐胶压力。
吐胶压力，务必使用在本章前述“3.2.4 在打点站上确认点胶量”或“3.2.6 创建点胶校正表”中确定的吐胶压力。
3

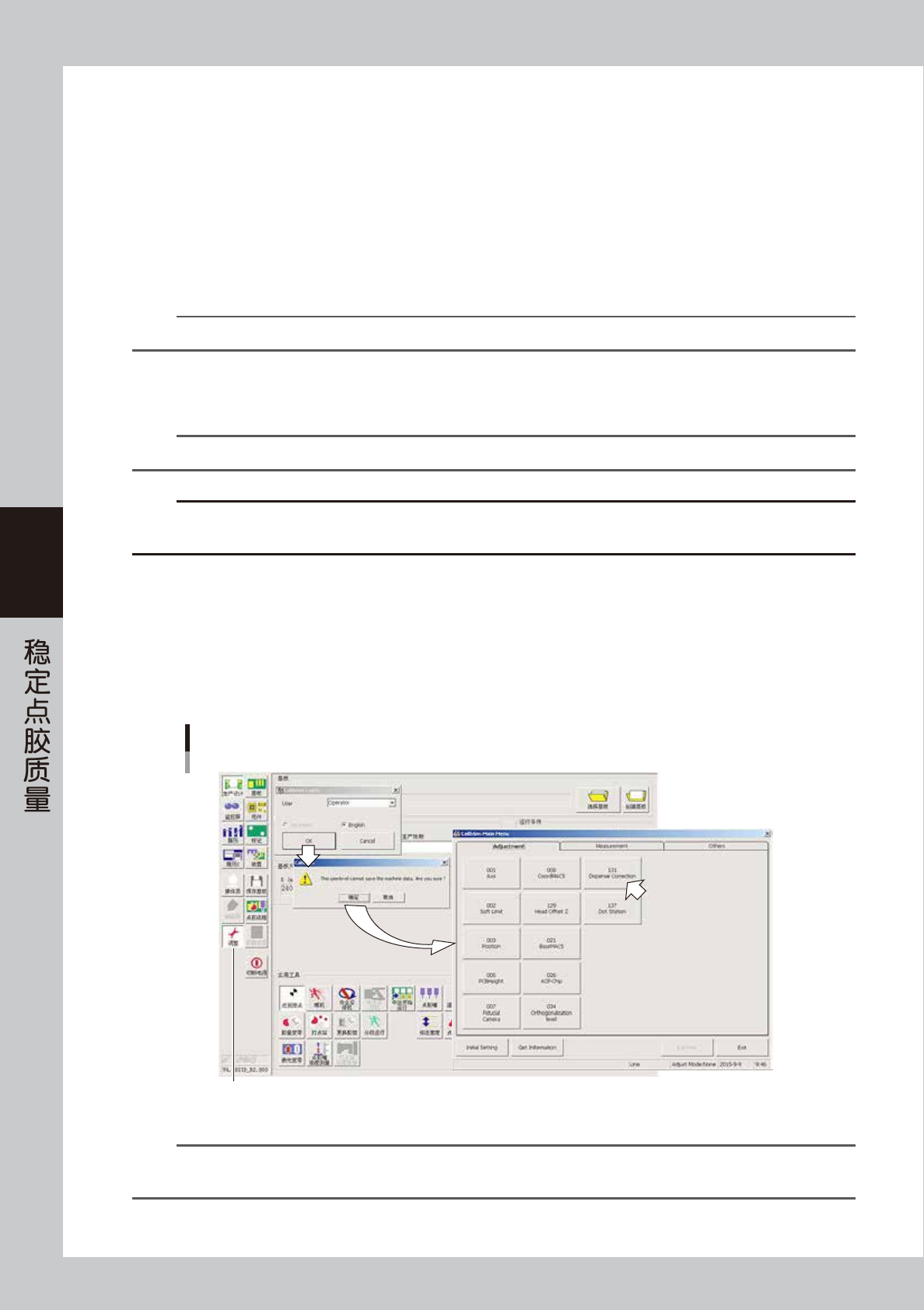

启动 CalibSm 调整实用工具。
1. 按 [ 调整 ] 按钮，启动登录画面。
2. 将用户选择为“Operator”，按 [OK] 按钮。
3. 显示确认对话框之后，按 [ 确定 ] 按钮。
4. 显示主菜单画面之后，按“Dispense Correction”按钮，打开“CalibSm”点胶校正画面。
启动CalibSM调整实用工具
[调整]按钮
66428-N7-00
n
要点
Operator 权限的用户没有保存调整结果的权限。通过 Operator 启动 CalibSm 调整实用工具，可以只测量胶点面积，避免因误操作
而覆盖在本章前述“3.2.6 创建点胶校正表”中设置的校正表的数据。
4-29
4
4

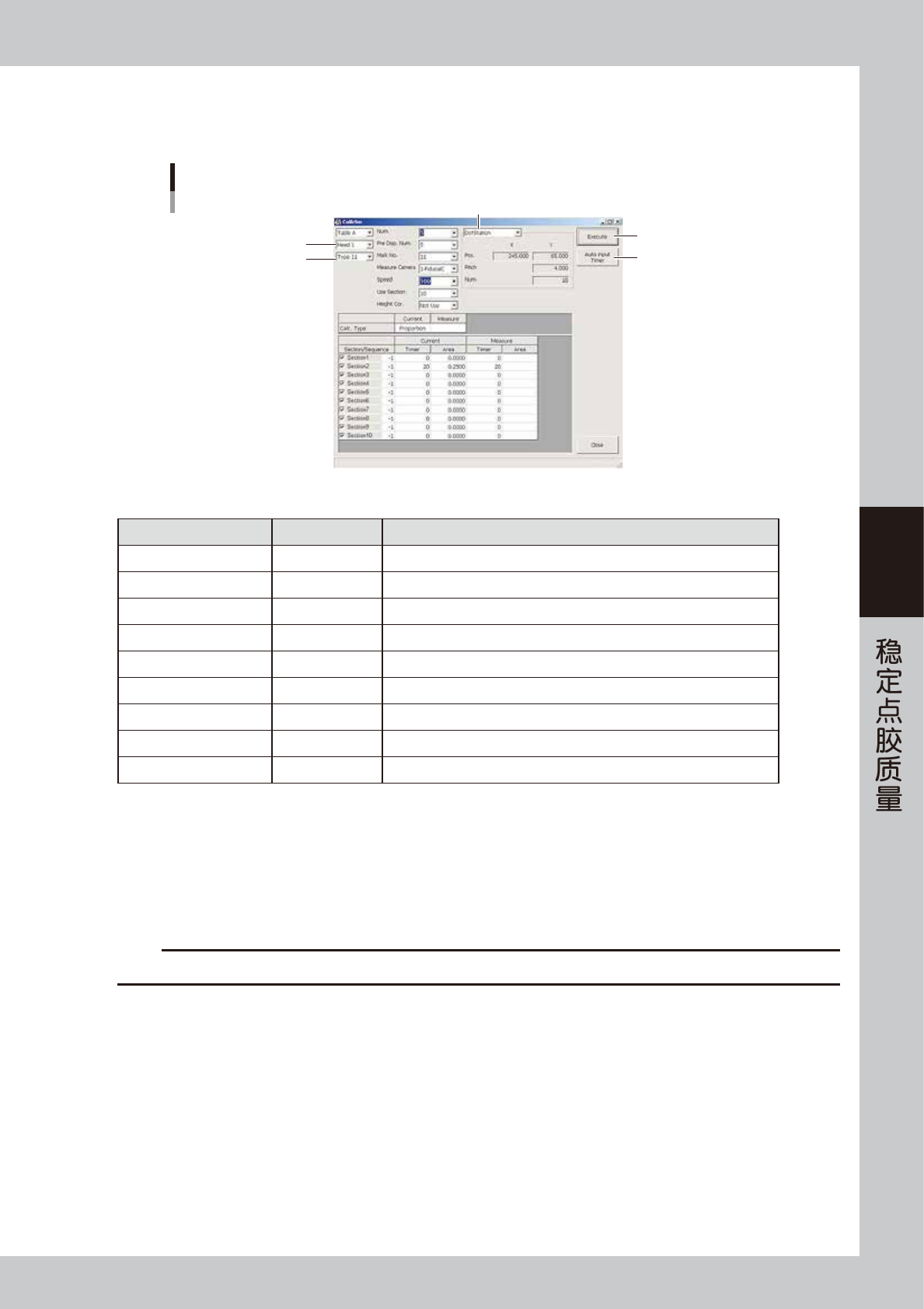

设置试点胶的条件。
参照本章前述“3.2.6 创建点胶校正表”的 Step4 设置为相同的试点胶条件。
设置试点胶的条件
以TYPE-111为例
试点胶位置
[Auto input Timer]按钮
[Execute]按钮
校正类型
点胶头
66429-N7-00
■ TYPE-111 点胶嘴的设置例
项目 设定值 说明
点胶头 Head 1 选择进行试点胶的点胶头。
校正类型 Type 11 选择需要设置的校正类型。
Num. 5 设置需要测量的胶点数。( 建议设置在 5 点以上 )
Pre Disp. Num. 5 设置准备试点胶的胶点个数。( 建议设置在 3 点以上 )
Mark No. 11 设置识别胶点时使用的标记号码。
Speed 100 设置速度。
Use Section 10 设置需要校正的区域数。( 推荐设置为 ：“10”)
Height Cor. 未使用 使用非接触式点胶嘴时，设置为“使用”。
试点胶位置
DotStation
设置准备进行试点胶的位置 ( 基板或打点站 )，一般设置为打点站。
5
测量胶点面积。
1. 确认吐胶压力与在本章前述“3.2.6 创建点胶校正表”中设置的压力相同之后，按 [Execute] 按钮。
2. 显示确认卷纸的对话框之后，按 [ 确定 ] 按钮。
3. 按“生产设计”画面的 [ 监控屏 ] 按钮，打开“视觉”画面，边确认胶点的图像，边记录显示的
测量结果。
c
注意
Operator 权限的用户无法保存数据，请务必记录测量结果
4. 按顺序进行测量并记录，直到创建点胶校正表时的最大定时时间 (Timer) 为止。
