设置试点胶的条件。
参照本章前述“3.2.6 创建点胶校正表”的 Step4 设置为相同的试点胶条件。
设置试点胶的条件
以TYPE-111为例
试点胶位置
[Auto input Timer]按钮
[Execute]按钮
校正类型
点胶头
66429-N7-00
■ TYPE-111 点胶嘴的设置例
项目 设定值 说明
点胶头 Head 1 选择进行试点胶的点胶头。
校正类型 Type 11 选择需要设置的校正类型。
Num. 5 设置需要测量的胶点数。( 建议设置在 5 点以上 )
Pre Disp. Num. 5 设置准备试点胶的胶点个数。( 建议设置在 3 点以上 )
Mark No. 11 设置识别胶点时使用的标记号码。
Speed 100 设置速度。
Use Section 10 设置需要校正的区域数。( 推荐设置为 ：“10”)
Height Cor. 未使用 使用非接触式点胶嘴时，设置为“使用”。
试点胶位置
DotStation
设置准备进行试点胶的位置 ( 基板或打点站 )，一般设置为打点站。
5
测量胶点面积。
1. 确认吐胶压力与在本章前述“3.2.6 创建点胶校正表”中设置的压力相同之后，按 [Execute] 按钮。
2. 显示确认卷纸的对话框之后，按 [ 确定 ] 按钮。
3. 按“生产设计”画面的 [ 监控屏 ] 按钮，打开“视觉”画面，边确认胶点的图像，边记录显示的
测量结果。
c
注意
Operator 权限的用户无法保存数据，请务必记录测量结果
4. 按顺序进行测量并记录，直到创建点胶校正表时的最大定时时间 (Timer) 为止。
4-30
4
6
根据测量结果绘制曲线图。
1. 根据创建点胶校正表时 ( 余胶 100% 的胶筒 ) 测量的各定时时间的胶点面积与在 Step5 中记录的余胶为
10 〜 50% 的胶筒测得的各定时时间的胶点面积，用 Excel 工作表绘制曲线图。
下面，以余胶为 100% 与 10% 的胶筒测得的胶点面积为例绘制曲线图。

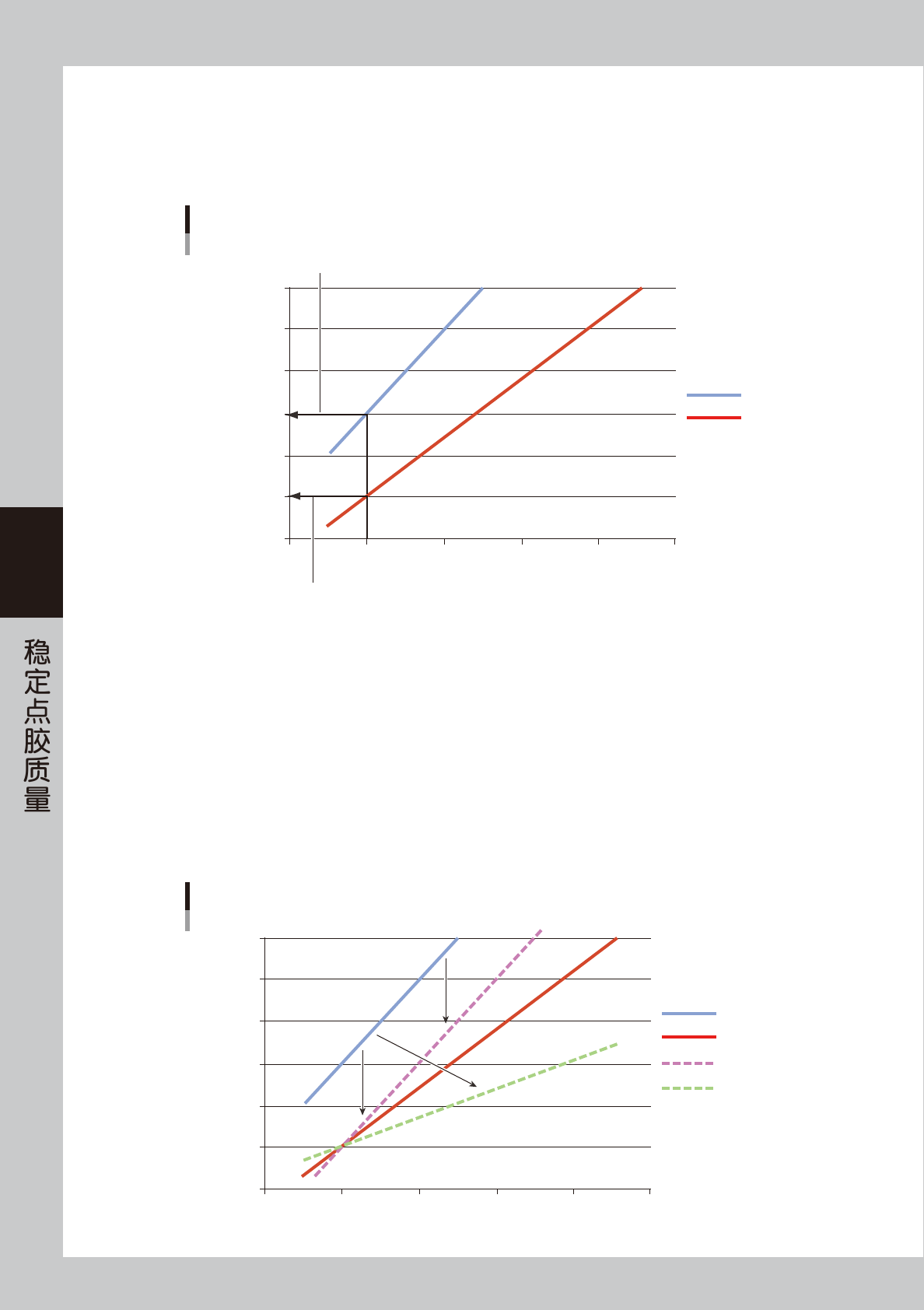

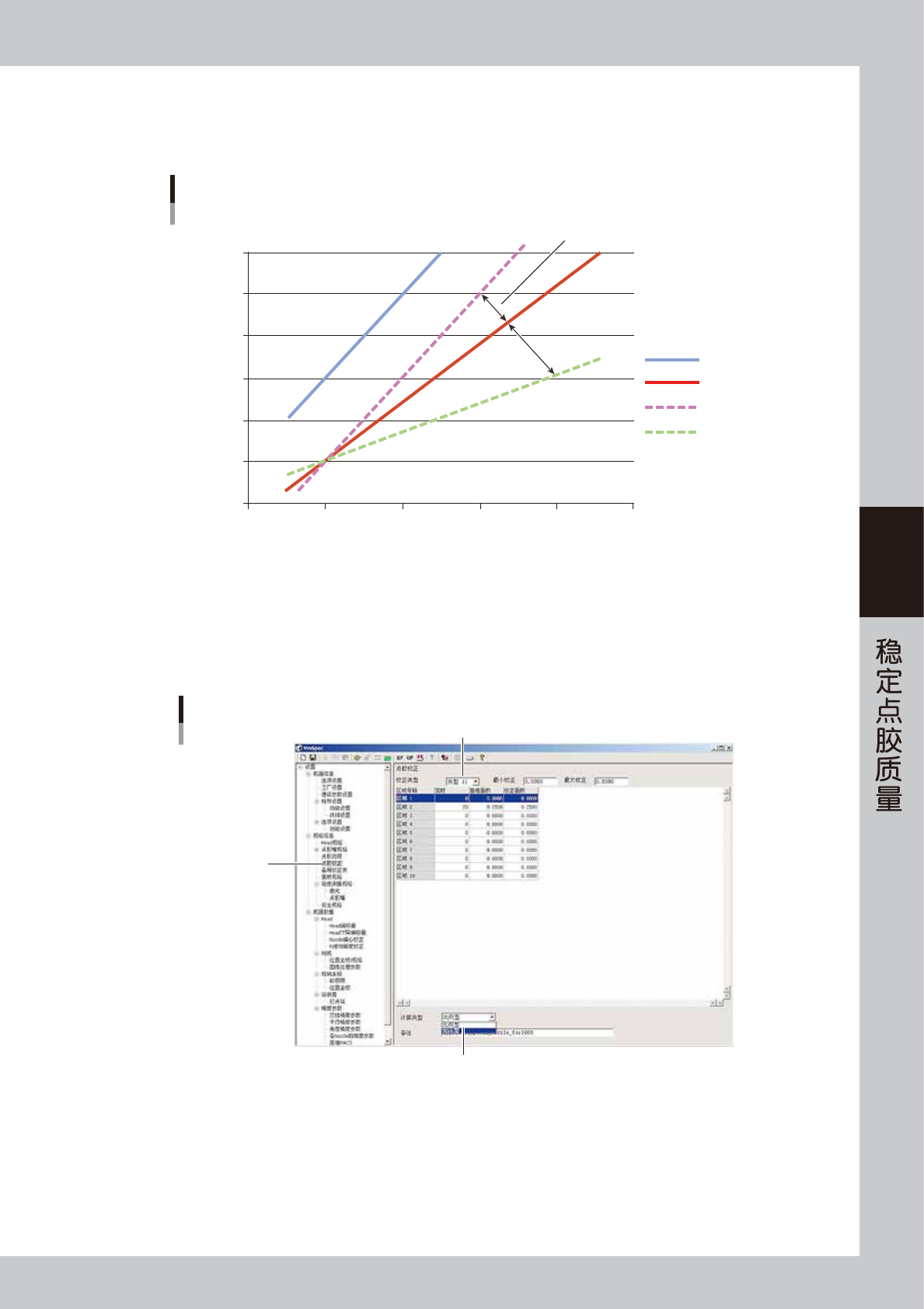

0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
曲线图1
例
胶量[msec]
余胶为100%的胶筒以胶量为20msec时点的胶点面积
余胶为10%的胶筒以胶量为20msec时点的胶点面积
胶点面积[mm
2
]
余胶100%
余胶10%
65408-N7-00
2. 在上述曲线图上添加加法型与比例型校正量的曲线。
加法型与比例型的校正量曲线，以下列数据为基准描绘 ：
‧
余胶为 100% 与 10% 的胶筒在胶量为 20msec 时点的胶点面积
‧
余胶为 100% 时的曲线
■ 加法校正量曲线
余胶为 100% 时的胶点面积为 0.3mm
2
，余胶为 10% 时的胶点面积为 0.1mm
2
，2 者之差为
0.3 － 0.1 ＝ 0.2mm
2
。将余胶为 100％时测得的所有胶点面积分别减去 0.2mm
2
之后描绘的曲线，
即为加法校正量曲线。
■比例校正量曲线
比例型的计算公式为 0.1÷0.3 ＝ 1/3，即将余胶为 100% 时的曲线倾斜 1/3 即为比例校正量曲线。
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
0.2mm
2
倾斜1/3
0.2mm
2
曲线图2
例
胶量[msec]
胶点面积[mm
2
]
余胶100%
余胶10%
加法校正量曲线
比例校正量曲线
65409-N7-00
4-31
4
3. 将加法校正量曲线、比例校正量曲线与余胶为 10% 时的曲线进行比较。
如下图所示，在此例中加法校正量曲线更靠近余胶为 10% 时的曲线，因此可以判断加法型计算方法更
能准确地校正。
0
0.1
0.2
0.3
0.4
0.5
0.6
0 20 40 60 80
100
加法校正量曲线更靠近余胶为10%的曲线
曲线图3
例
胶量[msec]
胶点面积[mm
2
]
余胶100%
余胶10%
加法校正量曲线
比例校正量曲线
65410-N7-00
7
设置计算类型。
1. 按 [ 机器设置 ] 按钮，打开“规格信息”-“点胶校正”画面。
2. 在“校正类型”下拉框中选择要编辑的校正类型。此例中，选择“类型 11”
3. 在“计算类型”下拉框中选择计算类型。此例中，选择“加法型”。
设置计算类型
选择校正类型
点胶校正
选择计算类型
66430-N7-00
