4-34 4 3.2.8 确认各项设置是否一致 为确保校正能正常进行，需确认下图所示画面中各项设置是否一致。 下面，以 TYPE-111 点胶嘴的设置为例介绍。请根据下述要领进行确认。 各项设置的确认 以TYPE-111点胶嘴的设置为例 ■ [生产设计] - [点胶嘴]画面 ■ [机器设置] -“点胶校正”画面 ■ [基板] -“预点胶”画面 ■ [标记]画面 1 1 4 4 3 3 2 2 66431-7-00 ■ TYPE-111 …
4-33
4
■ 加法型
加法型校正，是根据下列计算公式算出校正面积之后，根据该计算结果校正点胶时的胶量。
加法值＝识别到的面积－根据使用的胶量算出的基准面积
校正面积＝校正表的基准面积＋加法值
‧
加法型校正方法例
假设有点胶嘴以胶量为 20msec 时的胶点面积为 1.00mm
2
，胶量为 40msec 时的胶点面积为 3.00mm
2
在点胶校正表中进行了登录。
若对该点胶嘴以胶量为 20msec 进行点胶检查时测得的面积为 0.60 时，该点胶嘴的校正比的计算为 ：
加法值＝识别到的面积－根据使用的胶量定时时间算出的基准面积
＝ 0.60 － 1.00
＝－ 0.40

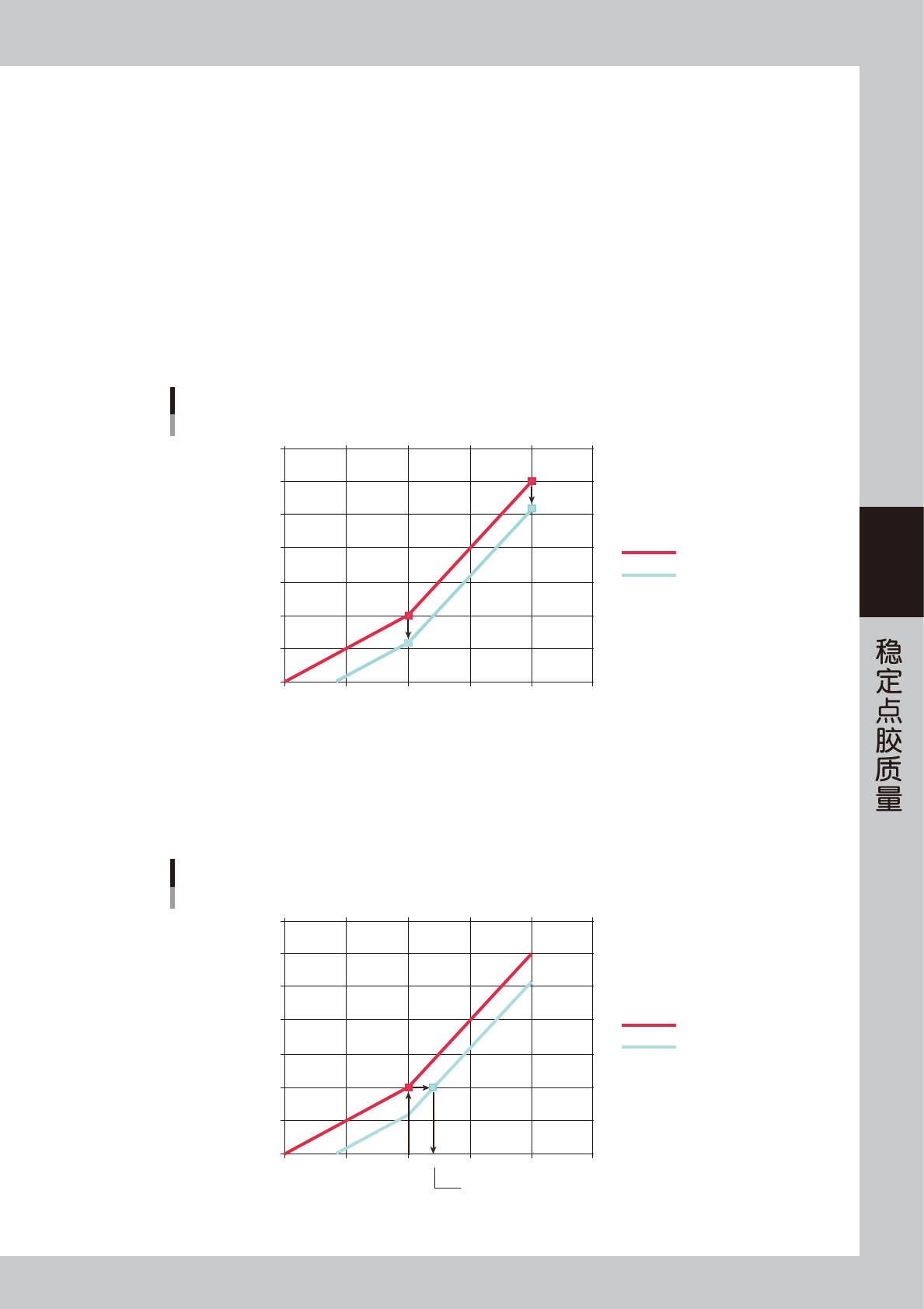

求得的校正比适用于所有区域。在此例中，胶量与校正面积的关系如下图所示。
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
比例型曲线图1
例
胶量[msec]
胶点面积[mm
2
]
基准面积
－0.4
－0.4
校正面积
65413-N7-00
点胶校正以基准面积与校正面积为基础自动进行如下校正。
1.用与点胶检查相同的胶量 20msec 计算基准面积。此例中为 1.0mm
2
。
2.找出 1 中算出的面积与校正面积曲线相交的位置。
3.在 2 中找出的位置的胶量，即为校正之后的胶量。
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
比例型曲线图2
例
胶量[msec]
胶点面积[mm
2
]
基准面积
校正面积
1
2
3
24
校正后的胶量
65414-N7-00
4-34
4

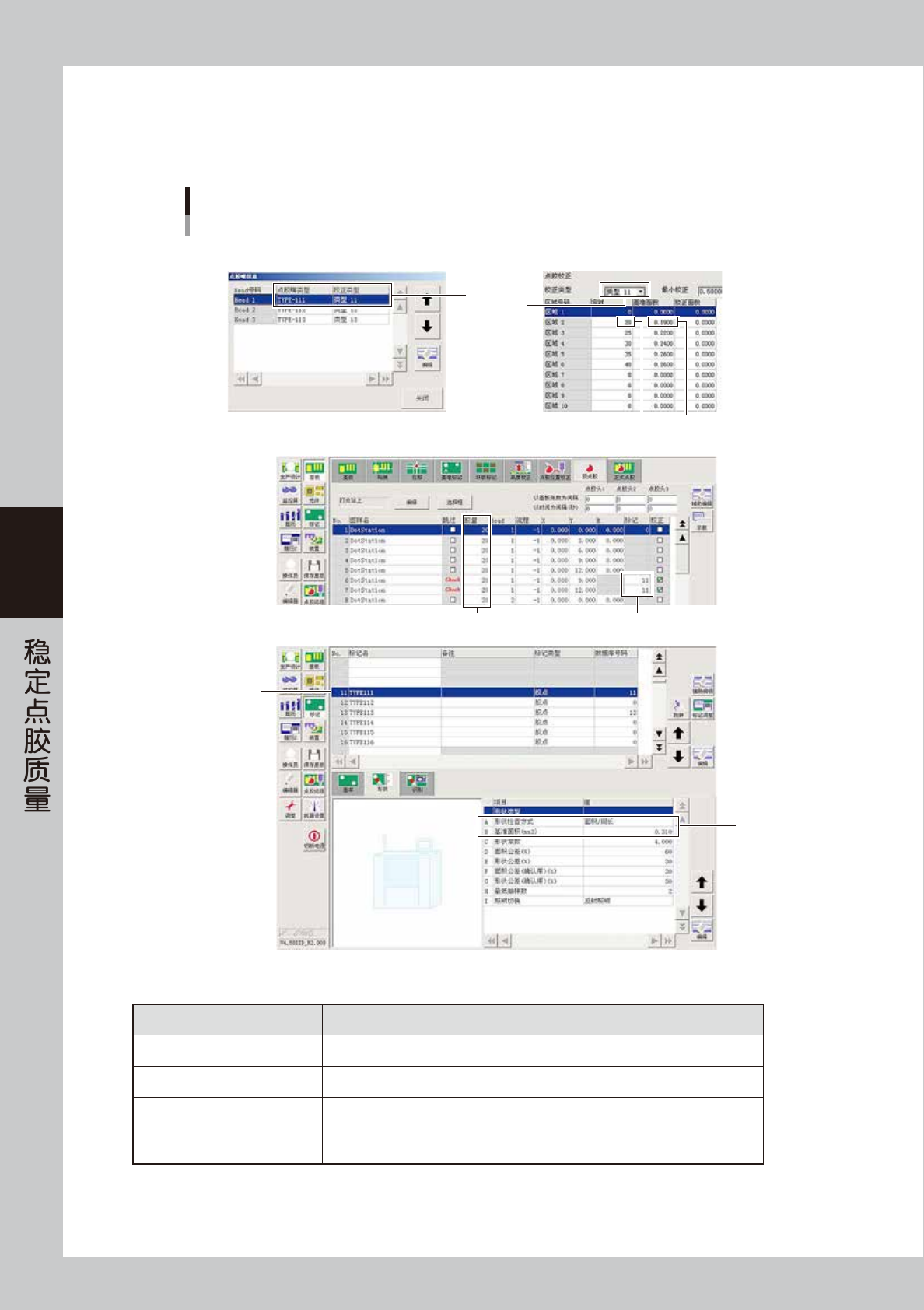

3.2.8 确认各项设置是否一致
为确保校正能正常进行，需确认下图所示画面中各项设置是否一致。
下面，以 TYPE-111 点胶嘴的设置为例介绍。请根据下述要领进行确认。
各项设置的确认
以TYPE-111点胶嘴的设置为例
■ [生产设计] - [点胶嘴]画面
■ [机器设置] -“点胶校正”画面
■ [基板] -“预点胶”画面
■ [标记]画面
1
1
4
4
3
3
2
2
66431-7-00
■ TYPE-111 点胶嘴的设置例
设定值 说明
1 TYPE-111 ：类 型 11 确认设置的点胶嘴与校正类型是否匹配。
2 11 确认使用的标记号码是否匹配。
3 面积 / 周长 ： 0.19
确认“形状检查”方式是否为“面积 / 周长”，“标记”画面的“基准面积”设定值
是否与“点胶校正”画面的值一致。
4 20 确认“预点胶”画面的“胶量”是否与“点胶校正”画面的“定时”一致。
4-35
4

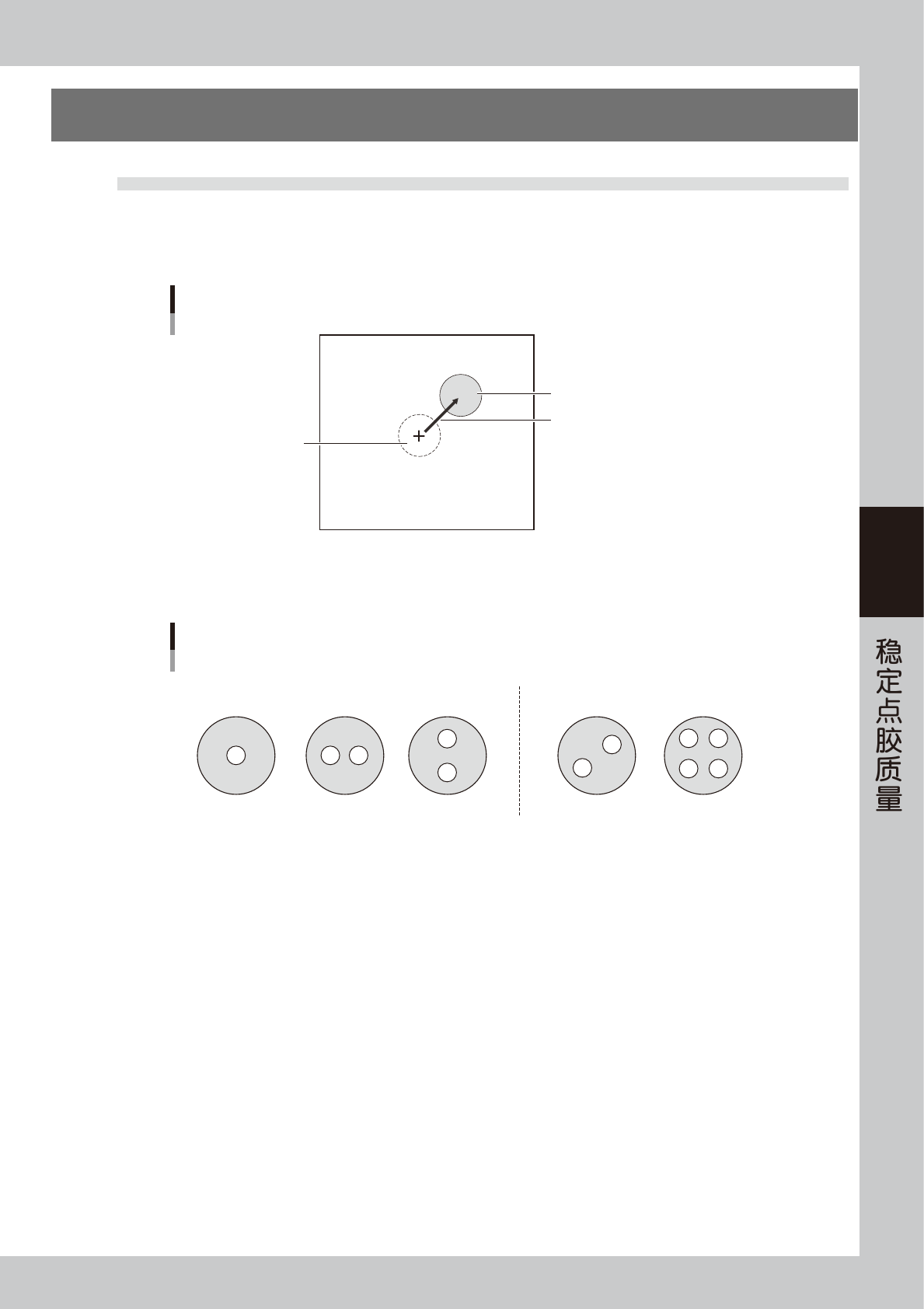

4.点胶位置校正功能
4.1 概要与限制事项
点胶位置校正功能，是校正因点胶嘴嵌合部的轻微晃动以及点胶嘴本身精度的原因导致的胶点偏位，从而提高点
胶精度的功能。对在打点站或打点板上试点的胶点进行识别之后，算出距离理想位置的偏移量并根据该偏移量在
基板上进行正式点胶时进行校正。
胶点偏位
理想位置
实际点的胶点位置
偏移量
65415-N7-00
可以使用点胶位置校正的点胶嘴为单孔或双孔点胶嘴。焊锡膏用点胶嘴也同样，只有单孔或双孔点胶嘴可以使用。
此外，双孔点胶嘴中两孔的位置斜向排列 ( 如下图所示 ) 的点胶嘴无法使用点胶位置校正。
可以使用点胶位置校正的点胶嘴例
可以使用 无法使用
65416-N7-00
■ 限制事项
‧
[ 机器设置 ]-“机器数据”-“精度参数”-“点胶位置校正”画面的“读入基板后重试”与“打开安全盖后重试”功能只
有 V4.42STDR1.000 以后软件版本才可以使用。
‧
打点板只有 V4.42STDR1.000 以后软件版本才可以使用。
‧
使用的是无法识别胶点的胶液时，可能会无法对胶量与位置进行校正。( 尤其是打点板，因不带背照灯，即使在打点站上
可以识别，在打点板上也可能无法识别。)
‧
在进行点胶位置校正之前先进行预点胶时，该预点胶不能在打点板上进行。
‧
含点胶位置校正数据的基板程序，若在不支持点胶位置校正功能的点胶机 (YGD、HSD-Xg 等 )、离线软件中进行保存，该
基板程序中的点胶位置校正数据将会消失。
‧
Y.Fact 只有 V1.41STDR1.000 以后版本才支持点胶位置校正功能。
