4-39 4 5.1.1 启用打点站 启用打点站，需打开机器设置画面进行设置。下面，介绍添加打点站的方法。 1 按 [ 机器设置 ] 按钮，打开“VmSpec”机器设置画面。 2 选择“工厂设置” ，打开“工厂设置”画面。 3 将“打点站”设置为“有 (A 型 )” 。 工厂设置 启用打点站 工厂设置 将打点站设置为“有(A型)” 66434-N7-00
4-38
4
5.打点站 ( 选配 )
打点站，主要是点胶时进行试打点 ( 试点胶 ) 的位置。此外，为防止因胶面的变化引起胶点直径缩小，可以在打点
站上识别胶点直径并进行反馈。还可以为使长时间未使用的点胶头最初的点胶质量稳定，在点胶途中进行试点胶。
试点胶必须使用专用卷纸 ( 自动卷取式 )。选配了打点站的点胶机，机器设置中有关打点站的各项参数都为默认值。
5.1 打点站的设置
设置概要
确认进纸的状态
胶液用完警告
启用打点站
输入试点胶坐标
输入试点胶间距、个数、
尺寸、XYZ坐标等
设置进纸时间
位置坐标
工厂设置
设置最大胶量
打点站
设定自动试打点(试点胶)
基板信息
设置识别校正条件
设置时间条件
输入试点胶个数
设置尺寸条件
65417-N7-00

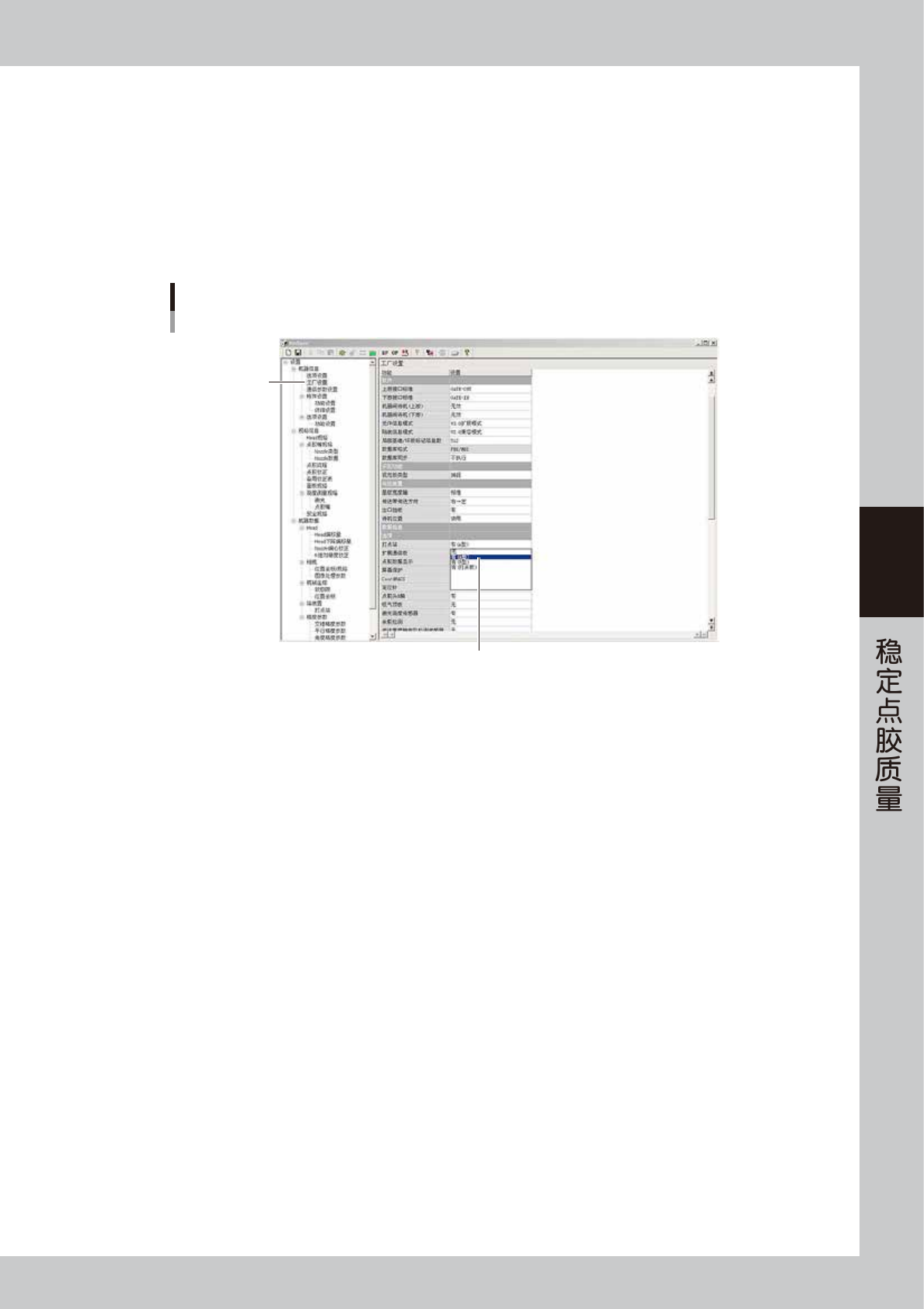

4-39
4
5.1.1 启用打点站
启用打点站，需打开机器设置画面进行设置。下面，介绍添加打点站的方法。
1
按 [ 机器设置 ] 按钮，打开“VmSpec”机器设置画面。
2
选择“工厂设置”，打开“工厂设置”画面。
3
将“打点站”设置为“有 (A 型 )”。
工厂设置
启用打点站
工厂设置
将打点站设置为“有(A型)”
66434-N7-00

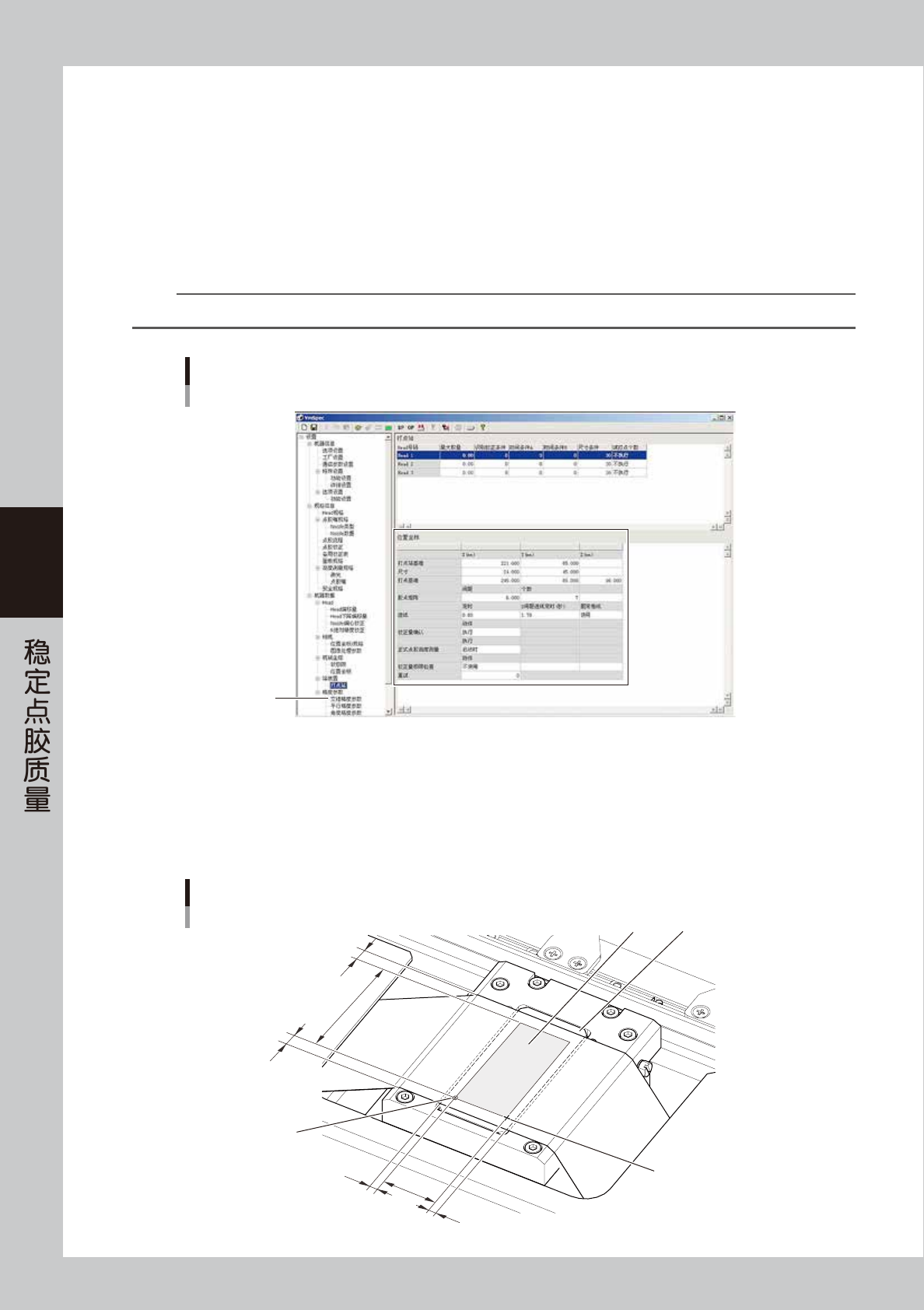

4-40
4
5.1.2 设置试点胶时的位置坐标
输入在打点站进行试点胶时的 X、Y 坐标。
1
设置“打点基准”。
在打点站上开始试点胶时的坐标，称为打点基准。
1. 打开“机器设置”的“打点站”画面。
2. 设置“打点基准”的 X、Y 坐标。
试打点位置设置在距专用纸的 X 方向右端 3mm，Y 方向距专用纸边端 5mm 的内侧。
参考
打点基准的 Z 坐标不必设置。
打点站
设置试点胶时的位置坐标
打点站
66435-N7-00
2
设置胶点矩阵。
在胶点矩阵中设置试点胶的间隔、个数。
1. 以 mm 为单位，在“间距”单元格中输入打点站上自动试点胶的间隔。
2. 在“个数”单元格中输入 Y 方向的试点胶个数。
打点站
试点胶的位置
打点站基准
打点基准
点胶范围 扩散板
24mm
45mm
5mm
5mm
3mm
3mm
65418-N7-00
