5.4 点胶校正重试功能
从长时间停机状态重新开始点胶时，可能会出现吐胶不畅，胶点直径缩小等现象。由此导致在进行点胶位置校正
或预点胶时频繁发生识别错误。启用本功能，可在使用打点站进行点胶位置校正、预点胶中发生识别错误时自动
重新进行点胶校正。此外，重试次数超过设置的次数仍无法达到理想的校正状态时，会显示错误提示并停止机器
的运行。
■ 错误提示

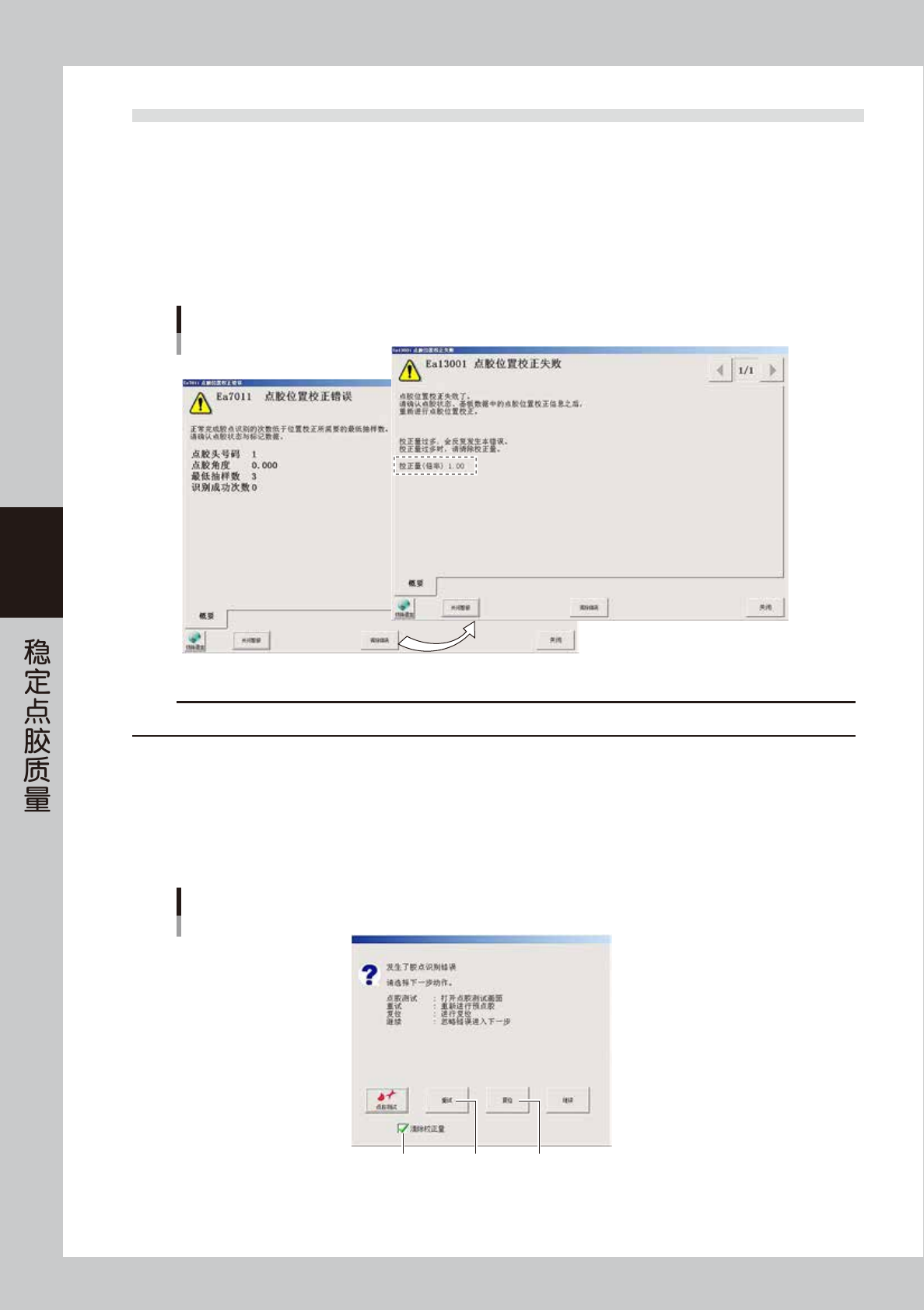

重试次数超过设置的次数时，会显示下图所示的错误提示。
确认画面中显示的校正量 ( 倍率 )，若为过度校正时，需清除校正量再次重新进行点胶校正。
超过重试次数时的错误提示
66442-N7-00
c
注意
偶尔会发生因胶点过大或过小导致过度校正的情况。若在过度校正的状态下进行点胶，会导致识别全部失败。
■ 清除校正量的方法
‧
在点胶位置校正中发生识别错误时
显示“Ea13001点胶位置校正失败”错误提示时，按操作面板上的 [RESET] 按钮。
‧
在重试预点胶时
显示下图所示画面之后，勾选“清除校正量”之后，按 [ 重试 ] 按钮。或者按 [ 复位 ] 按钮进行清除。
选择画面
勾选 [重试]按钮
[复位]按钮
66443-N7-00
4-49
4
5.4.1 启用点胶校正重试功能的方法

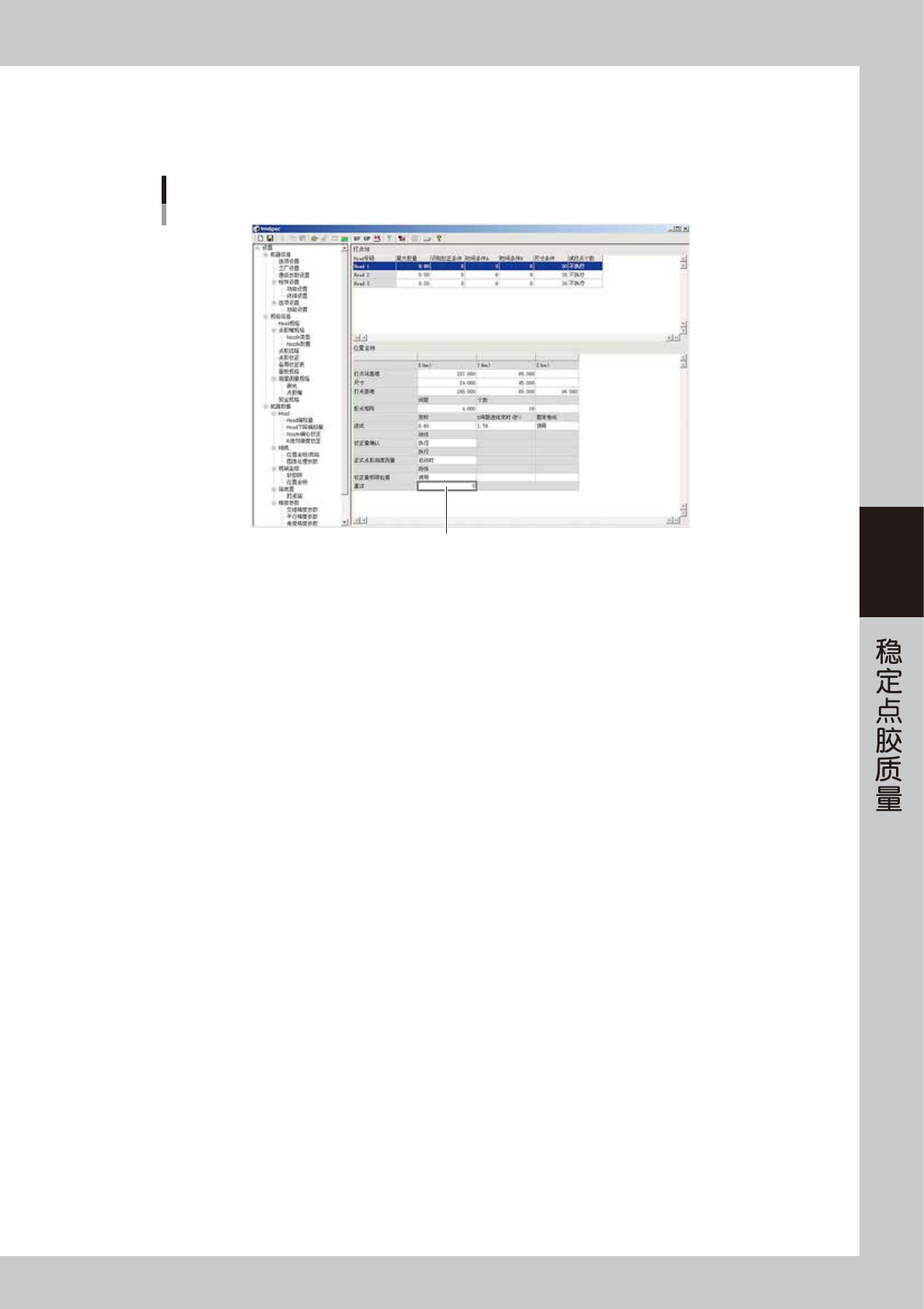

为使用本功能，需在 [ 机器设置 ] -“机器数据”-“站装置”-“打点站”画面的“重试”栏中输入重试次数。可
在“0 〜 14”次的范围内输入，推荐次数为“5”次。输入“0”时，将不会重新进行点胶校正。
重试次数
输入重试次数
66444-N7-00
4-50
4
6.点胶流程的编辑
如果点在基板上的胶点的直径不一致、倾斜，或出现拉丝拖尾等现象，可以通过编辑点胶流程来稳定点胶质量。
本章节，主要介绍编辑点胶流程的方法。
6.1 试点胶
胶点的状态，因所用贴片胶的种类不同会有所不同。为把握当前所用贴片胶的胶点状态，需直接使用默认值进行
试点胶，并根据下列项目检查点在基板上的胶点的状态。
· 挡柱与基板的接触状态
· 拉丝拖尾的状态
· 胶点是否有偏差
若存在上述不良现象，可通过修改点胶流程来稳定点胶质量。
6.2 编辑点胶流程
点胶流程，是为稳定点胶质量，通过编辑吐胶时机、上升速度等数据，来解决由元件、贴片胶种类的不同所造成
的胶点偏差等现象，从而提高生产 1 张基板的周期时间。
n
要点
建议在编辑之前先进行系统备份或记录数据，以便在需恢复编辑前的状态时可以恢复。
1
打开“点胶流程”画面。

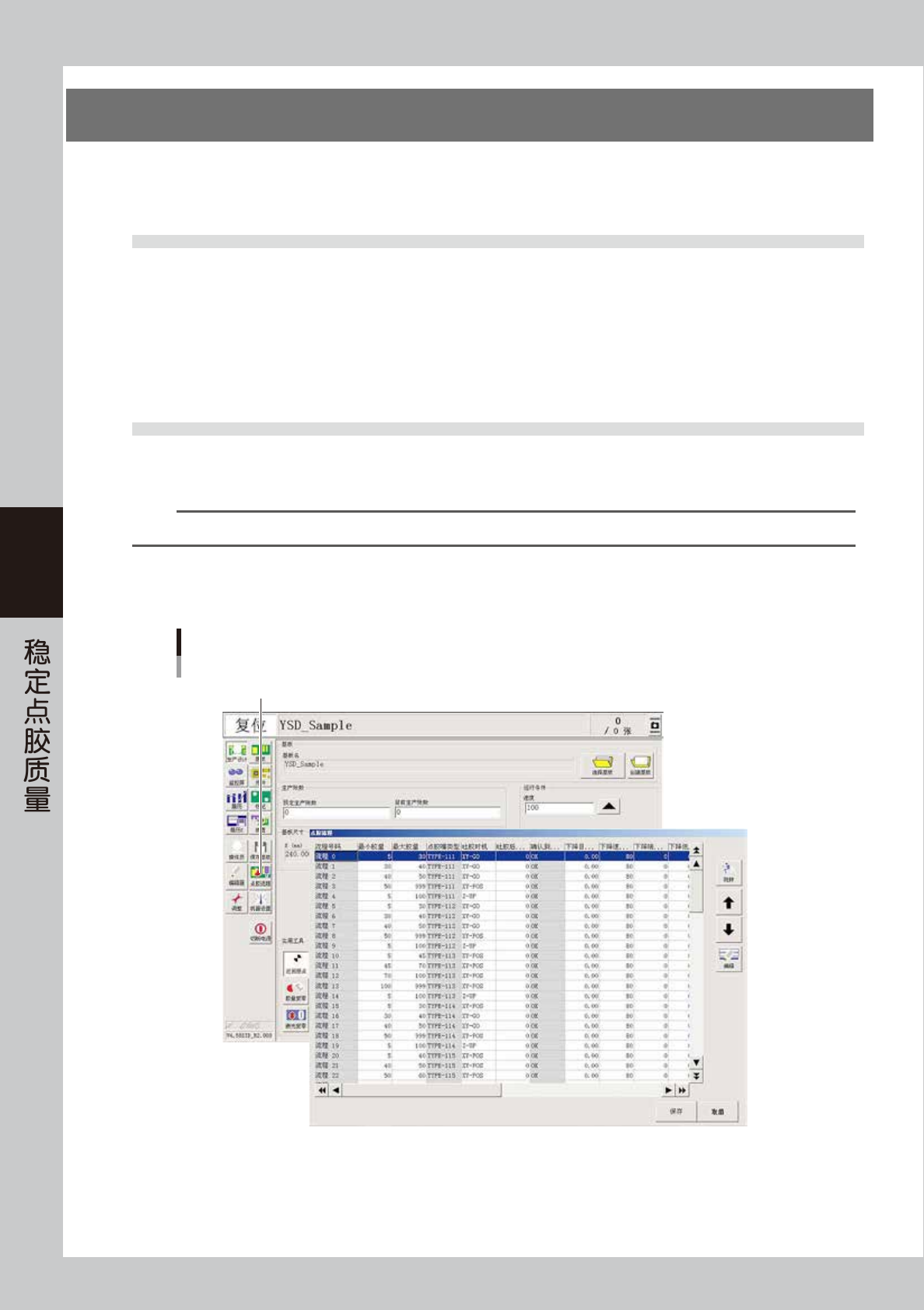

按“生产设计”画面的 [ 点胶流程 ] 按钮，打开“点胶流程”画面。
点胶流程画面
[点胶流程]按钮
66445-N7-00
