5-4 5 1.3 通过手动输入创建时 通过手动输入创建基板程序的流程，如下图所示。详细内容，请参照相关章节。 设置位移参数 创建标记信息 设置基准标记参数 设置基板参数 设置点胶嘴 设置温度 本章 3.1 本章 3.2 本章 4.1 本章 4.9 本章 6 本章 4.3 本章 3.2 登录基板名 本章 2 创建正式点胶信息 ※ 输入数据之后，进行按点胶头排序 通过手动输入创建基板程序时的基本流程 基础数…
5-3
5
1.2 使用 CAD 数据创建时

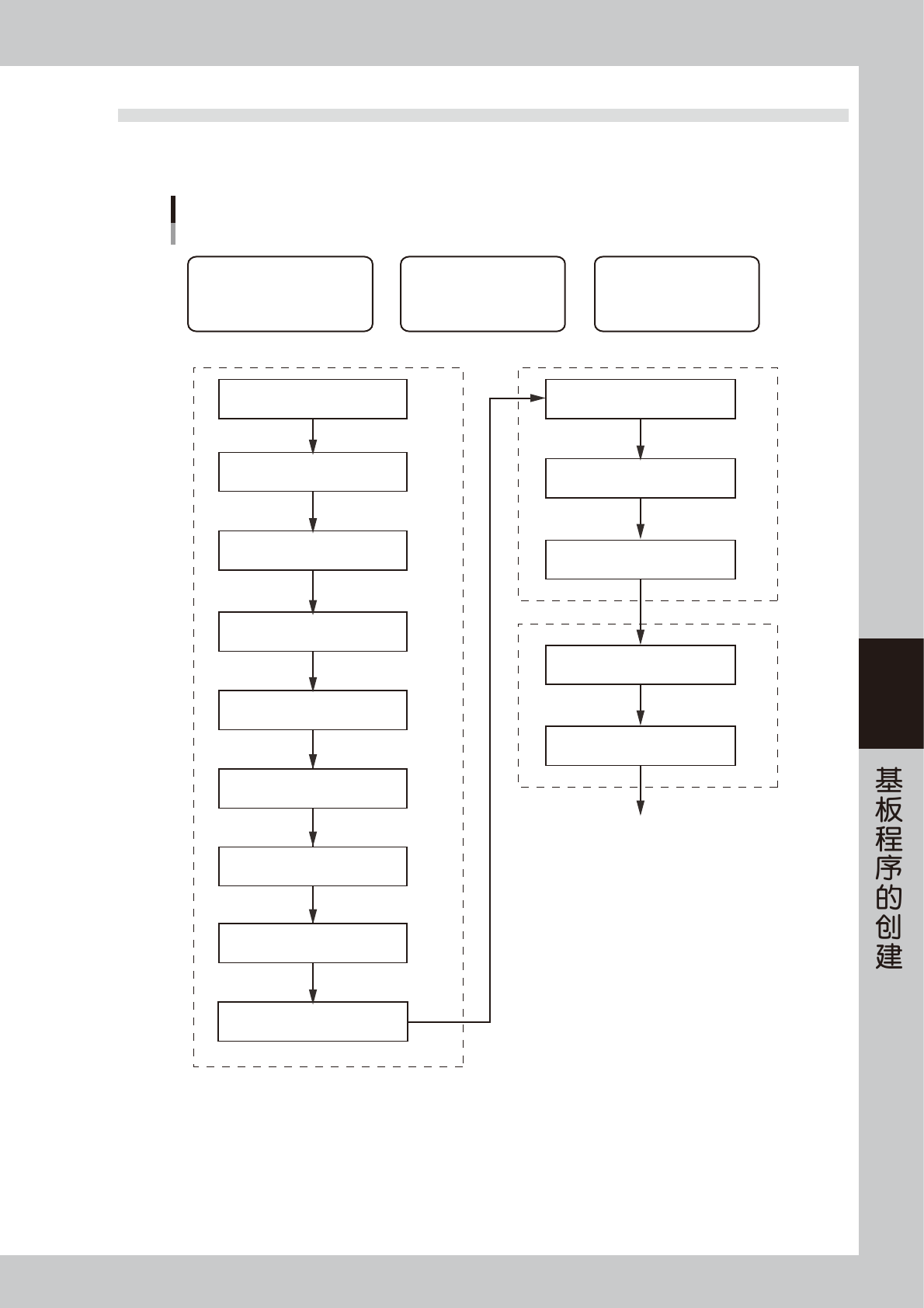

利用 CAD 数据创建点胶用的基板程序的创建流程，如下图所示。此处，以只转换了贴装数据为例介绍。详细内容，
请参照相关章节。关于转换 CAD 数据，请使用离线软件通过 ASCII 数据转换功能进行转换。
利用CAD数据创建基板程序时的基本流程
以只转换了贴装数据为例
复制、移动基板程序
创建元件信息
※创建点胶用的元件信息
本章 5
创建预点胶信息
进行点胶扩展
创建点胶位置校正数据
进行试点胶
基础数据 正式点胶数据
预点胶数据
第4章 4
第4章 3
本章 7.1
ASCII数据转换
※ 使用离线软件转换
设置位移参数
创建标记信息
设置基准标记参数
将VIOS数据保存为YGX数据
※ 不是YGX数据时
基础数据
- 点胶嘴、温度设置等基本信息
- 固定、校正基板等所需信息
预点胶数据
为稳定点胶质量所需要的信息
正式点胶数据
在基板上进行正式点胶时
所需信息
第8章 1.2
第7章 3.1
设置基板参数
设置点胶嘴
设置温度
本章 3.1
本章 3.2
本章 4.1
本章 6
本章 4.3
本章 3.2
第7章 4.2
删除点胶数据
※贴装数据中有无需点胶的参数时
65502-N7-00
5-4
5
1.3 通过手动输入创建时

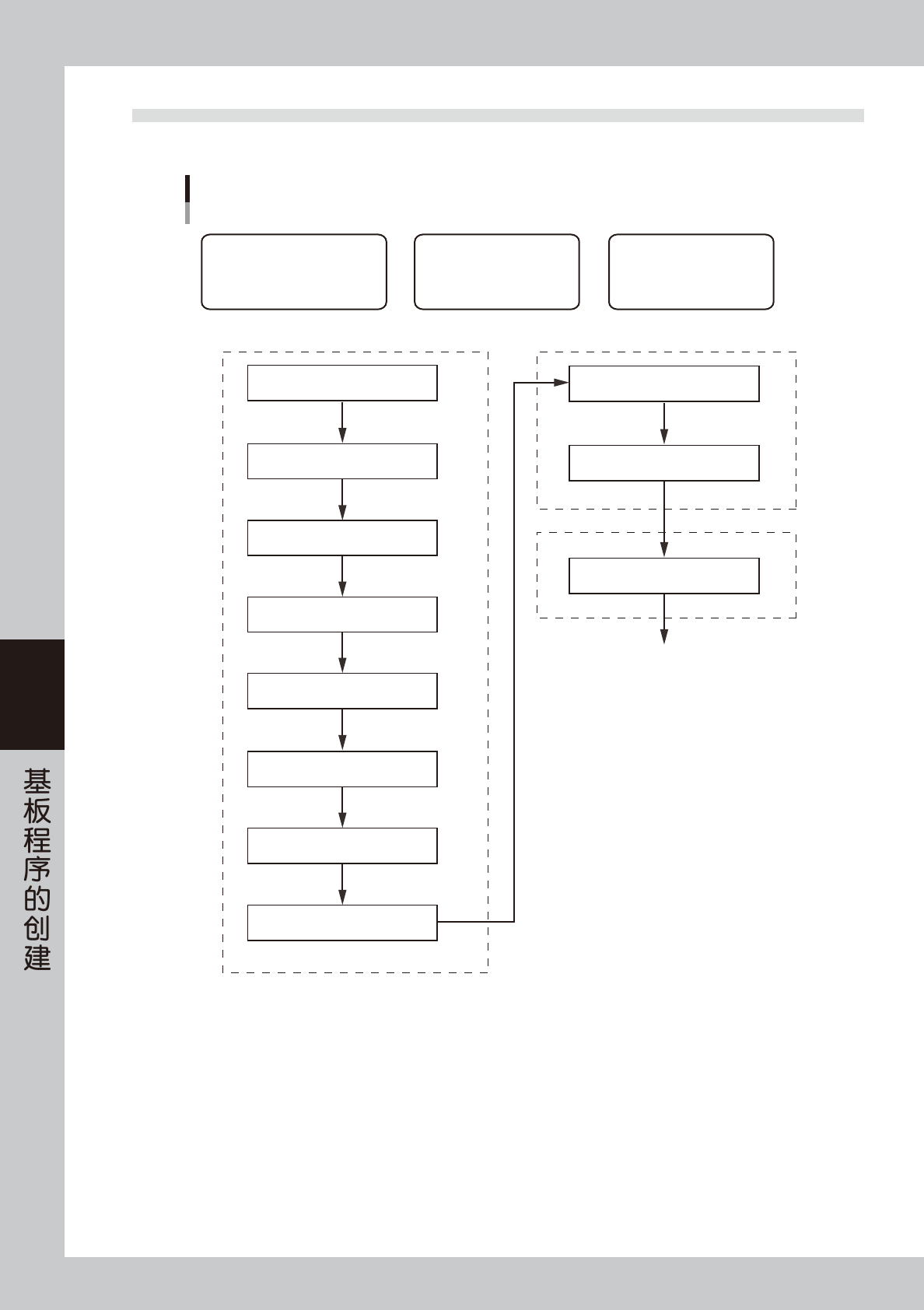

通过手动输入创建基板程序的流程，如下图所示。详细内容，请参照相关章节。
设置位移参数
创建标记信息
设置基准标记参数
设置基板参数
设置点胶嘴
设置温度
本章 3.1
本章 3.2
本章 4.1
本章 4.9
本章 6
本章 4.3
本章 3.2
登录基板名
本章 2
创建正式点胶信息
※ 输入数据之后，进行按点胶头排序
通过手动输入创建基板程序时的基本流程
基础数据
- 点胶嘴、温度设置等基本信息
- 固定、校正基板等所需信息
预点胶数据
为稳定点胶质量所需要的信息
正式点胶数据
在基板上进行正式点胶时
所需信息
进行标记调整
本章 6.5
创建预点胶信息
创建点胶位置校正数据
进行试点胶
预点胶数据基础数据
正式点胶数据
第4章 4
第4章 3
65503-N7-00
5-5
5
2.基板名的登录
创建基板程序，首先需登录基板名。基板名的登录有下列 2 种方法。
1. 登录新基板名
若没有可作参照的基板程序，需先创建基板，再输入必要的信息。
2. 利用已登录的基板程序
复制已登录的基板程序，根据需要更改内容。
2.1 登录新基板名
下面，介绍登录新基板名的方法。
1

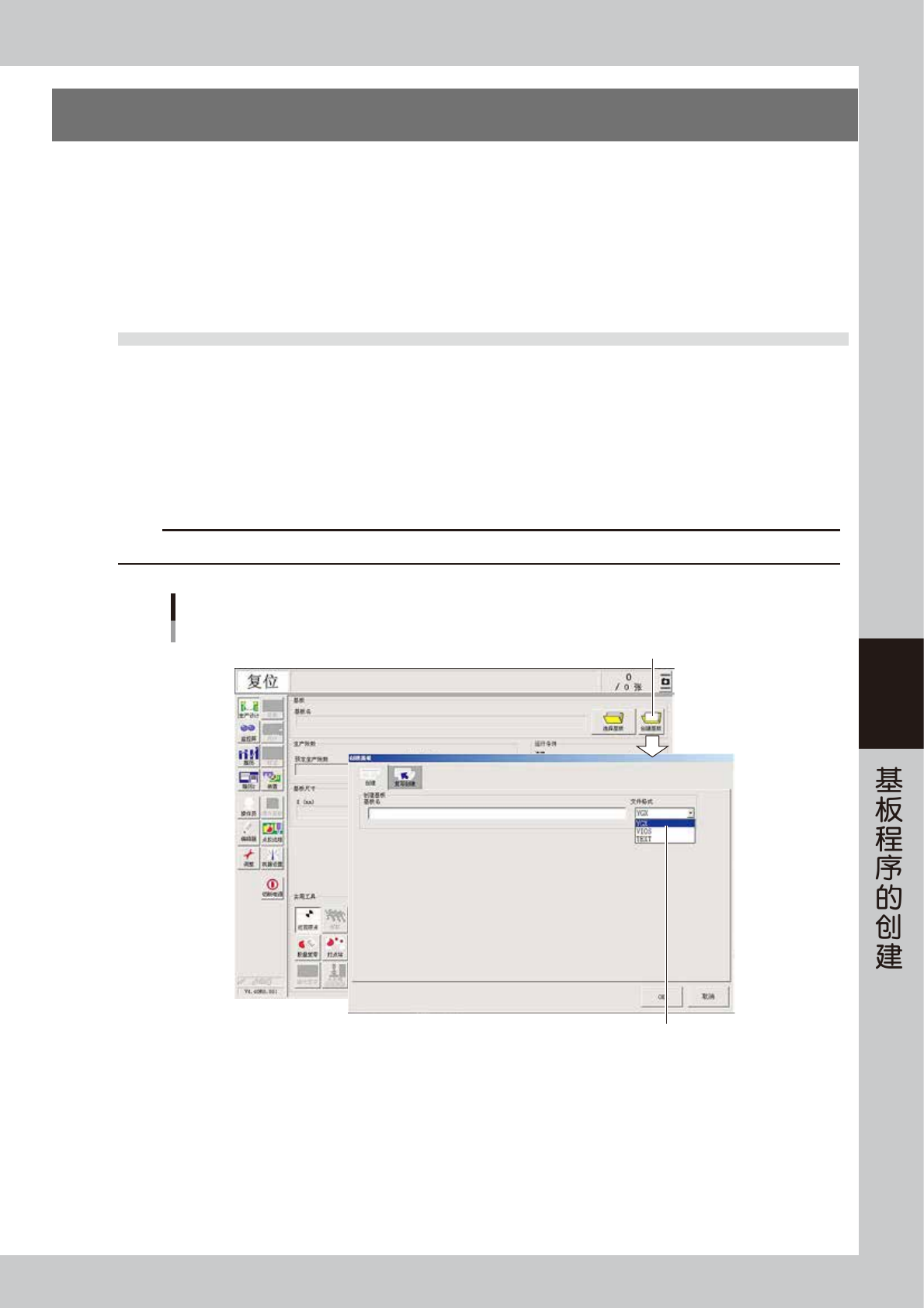

按“生产设计”画面的 [ 创建基板 ] 按钮。
打开“创建基板”对话框。
2
将文件格式选择为“YGX”。
从“文件格式”下拉框中选择“YGX”。
c
注意
若文件格式没有设置为 YGX，其中一部分信息将无法保存。与该信息相关的功能将无法使用。
[创建基板]按钮
选择“YGX”
[创建基板]按钮
