2.2 利用已登录的基板程序
下面，介绍利用已登录的基板程序登录基板名的方法。
1
按“生产设计”画面的 [ 创建基板 ] 按钮。
打开“创建基板”对话框。
2
选择“复写创建”选项卡。
从“文件格式”下拉框中选择“YGX”。
c
注意
若文件格式没有设置为 YGX，其中一部分信息将无法保存。与该信息相关的功能将无法使用。
3
在“基板名”输入框中，输入基板名。
用键盘在 20 字以内输入基板名。
n
要点
基板名可使用的字符类为 ：abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789_
输入基板名时，不能使用空格键。可用下划线代替空格键。
输入基板名
选择“YGX”输入基板名
66503-N7-10
c
注意
输入基板名之后，若与之同名的基板已经存在，会显示错误提示。此时，可用其它名称重新登录。如果按错误提示画面上的 [OK]
按钮，同名文件将被覆盖保存。
5-8
5
4

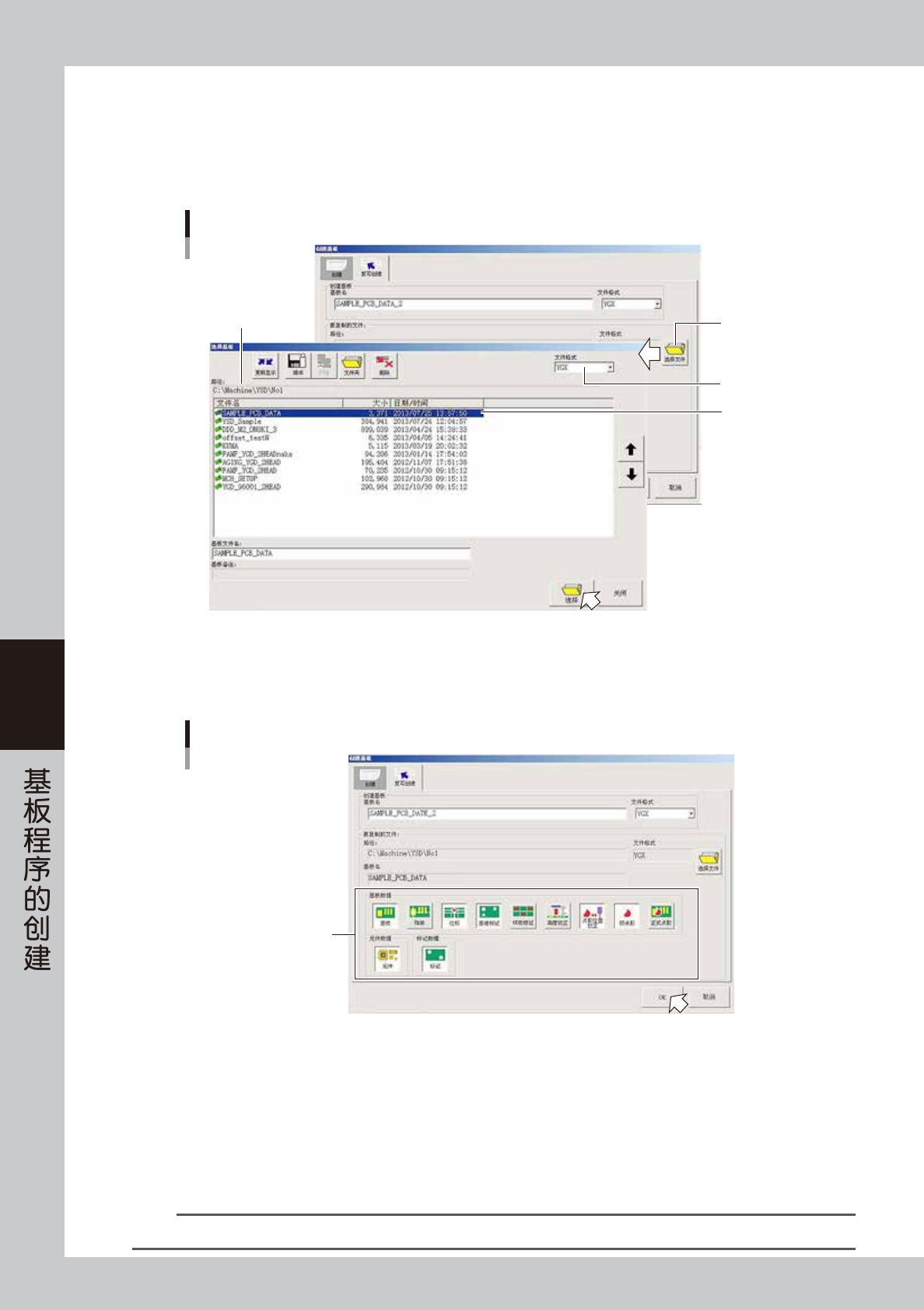

选择要复写的基板程序。
1. 按“要复制的文件”分组框中的 [ 选择文件 ] 按钮。显示“选择基板”的画面，确认路径、文件格式。
2. 选择想要复写的基板程序，按 [ 选择 ] 按钮。
3. 返回“复写创建”选项卡之后，确认显示在“要复制的文件”分组框中的基板信息。
选择要复写的基板程序
选择基板程序
[选择文件]按钮
选择文件格式
确认“路径”
66504-N7-00
5
选择需要复写的数据。
从基板、元件、标记等数据中，按需要复写的数据的按钮。
选择需要复写的数据
选择需要复写的数据
66505-N7-10
6
按 [OK] 按钮，开始复写。
复写结束后，返回生产设计画面。
7
保存基板程序。
1. 按按钮区的 [ 保存基板 ] 按钮，显示“保存基板”的对话框。
2. 确认想要保存的路径、文件格式、基板文件名之后，按 [ 保存 ] 按钮。
n
要点
如果文件格式为 VIOS，文件必须保存在 No.1 的文件夹中。
