4.3 位移参数
位移参数中主要设置以基板原点为基准的位移数据，由多个同类基板集中形成的拼板基板，则输入以基准拼板为
基准的位移数据。
位移参数画面
2
1
3 4 5 6 7
66511-N7-00
1. 基板原点
在参数列表的第 1 行输入基板原点的 XY 坐标。
以前侧传送轨 ( 机器正面一侧 ) 为基准时，将基板下游侧前角到 X 坐标 5mm、Y 坐标 5mm 的位置设为 X=0.00、Y=0.00。
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
〈前侧传送轨为基准〉
基板原点位置
〈里侧传送轨为基准〉
基板传送方向
65508-N7-00

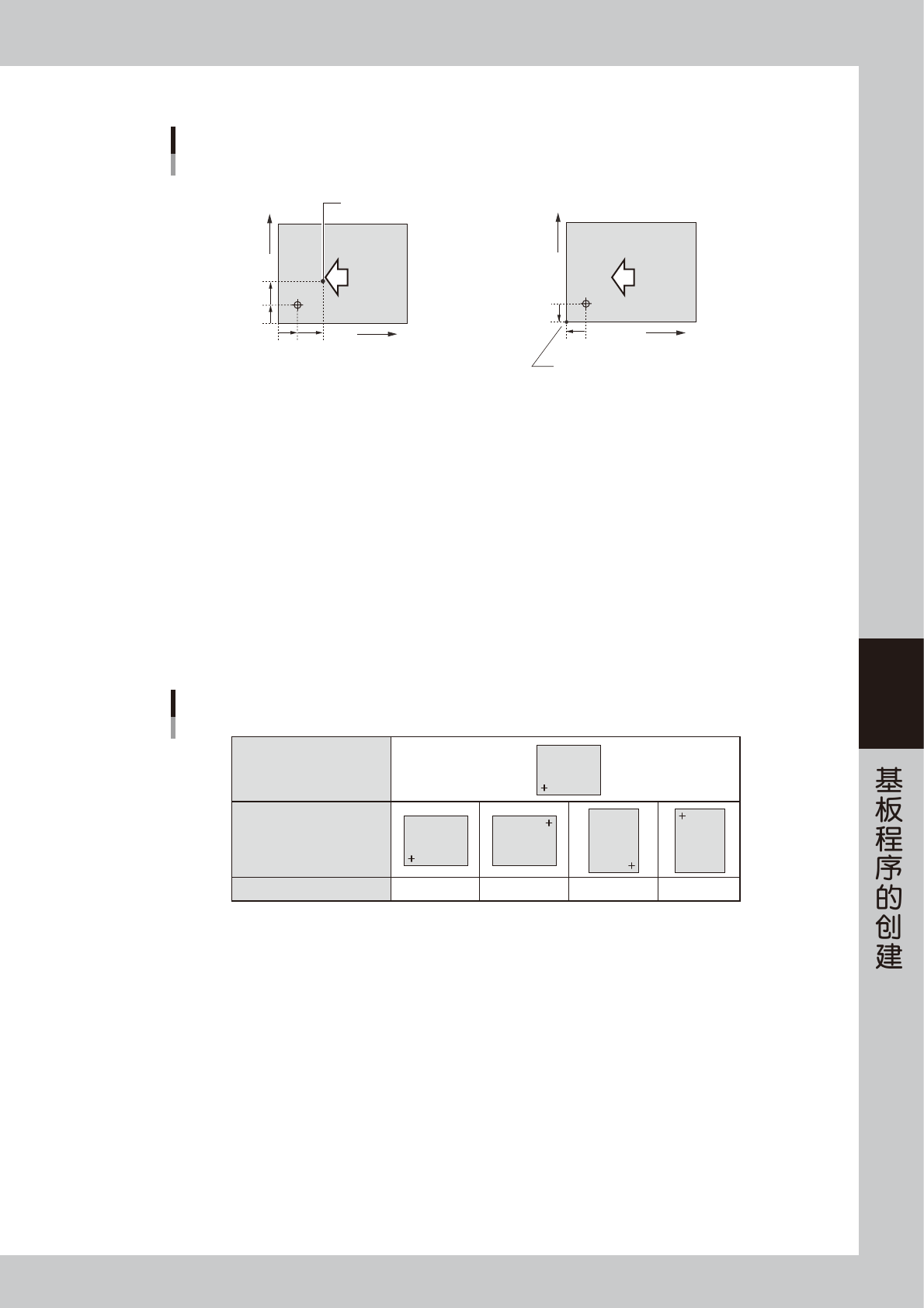

5-17
5
如下图所示，如果在其它位置设置基板原点，则输入从 X 坐标 5mm、Y 坐标 5mm 的位置至基板原点的相对位置坐标。
●
位置为基板原点时，
输入X=7.00、Y=7.00
■ 基板原点≠X坐标5mm，Y坐标5mm位置
基板原点
■ 基板原点＝基板角
当以前侧为基准，基板从右向左
传送时，如果以基板角为基板原
点时，输入X=-5.00、Y=-5.00。
7mm
5mm
7mm
5mm
X
Y
基板传送方向
5mm
5mm
X
Y
基板传送方向
65509-N7-00
2. 图样名
输入拼板名。
3. 种类
最上行为“基板原点”、第 2 行以后为“拼板位移”( 不可更改 )。
4. 跳过
被选中的拼板不会进行点胶。进行了拼板扩展 ( 有参考 ) 的拼板显示为“Note”。
5. X、Y
输入基板原点至各拼板原点的坐标。按 [ 示教 ] 按钮，还可以进行示教与跟踪。
6. R
输入相对于基准拼板的旋转角度。
基准拼板
(No.1拼板位移)
其它拼板
R
R 数据
0° 180° 90° -90°
拼板
拼板
拼板
拼板
拼板
65510-N7-00
7. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，本栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 7 章“2.2.1拼板位移的扩展”。
5-18
5
4.3.1 间距扩展功能
输入拼板间距与拼板个数便可以进行间距扩展。
1
启动编辑器。
1. 按按钮区的 [ 编辑器 ] 按钮，打开编辑器画面。
2. 从“文件 (F)”菜单中选择“打开基板程序 (O)”，或按工具栏的 [ 打开基板程序 ] 按钮，打开选择基板
的画面。
3. 选择基板，按 [ 选择 ] 按钮后，基板程序被读入并显示在编辑器画面中。
2
输入 No.1 拼板的位移数据。
输入作为基准的坐标。如果作为基准的坐标与基板原点相同时，可以不必输入。
3
间距扩展。
从“工具 (T)”菜单中的“拼板位移 (B)”中选择“间距扩展 (P)”，或按工具栏的 [ 间距扩展 ] 按钮。
c
注意
下列条件，无法进行间距扩展。
· 在 No.1 以外的行中输入了位移数据。
· 间距扩展后，有坐标数值在 -999.999 〜 999.999 范围以外的拼板。
· 间距扩展后，拼板数将超过 512 个。
间距扩展
No.1拼板的位移数据
66512-N7-00
