5-23
5

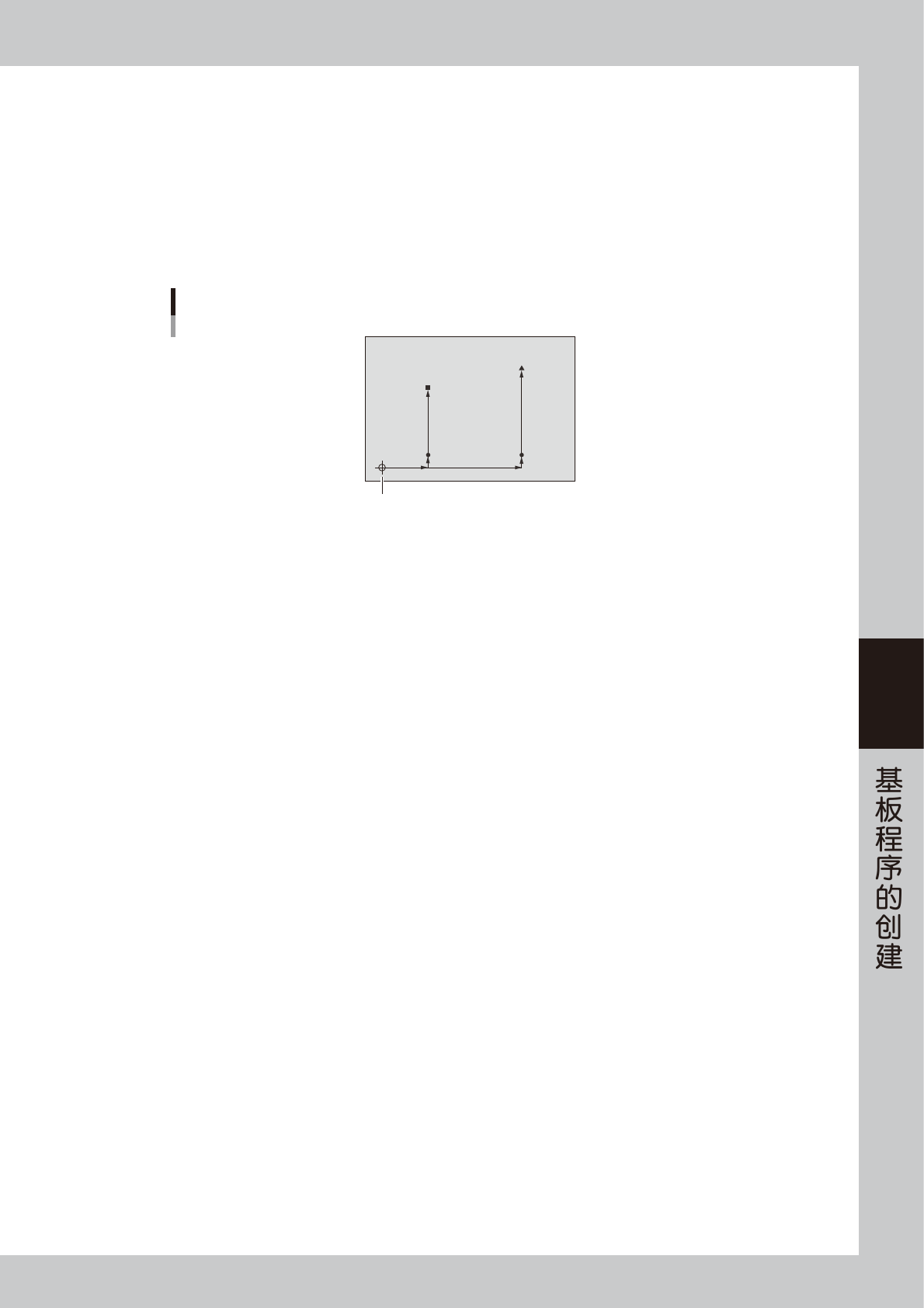

3. 4 点基准标记
4 点基准标记功能，是对基板上的 4 个基准标记进行视觉识别，根据识别结果对元件贴装位置进行校正的功能。
适合下列情况使用 ：
·具有符合条件的 4 点以上基准标记的基板
·大型基板
·容易发生伸缩、变形现象的材质做的基板 ( 如碳酸纸、纸、环氧玻璃、柔性基板等 )
数据的设置方法基本上与点基准标记、局部基准标记相同。但，4 点基准标记因有 4 个基准标记坐标，所以 1 组 4 点基准标
记需 2 行 (4 局部主和 4 局部次 ) 基准标记数据区。
(50, 10)
(200, 10)
(50, 150)
(0, 0)
(200, 200)
第3标记
基板原点
4点基准标记
第2标记
第4标记
第1标记
65515-N7-00
5-24
5
4.5 坏板标记参数
使用坏板标记功能时设置坏板标记。坏板标记以 2 点或 4 点为 1 组，各标记的形状可以不必相同。设置坏板标记
之前，需先在标记信息中登录坏板标记的信息。
有关坏板标记的详细内容，请参阅本章“5. 创建标记信息”。
4
1
5 6 7
2
3

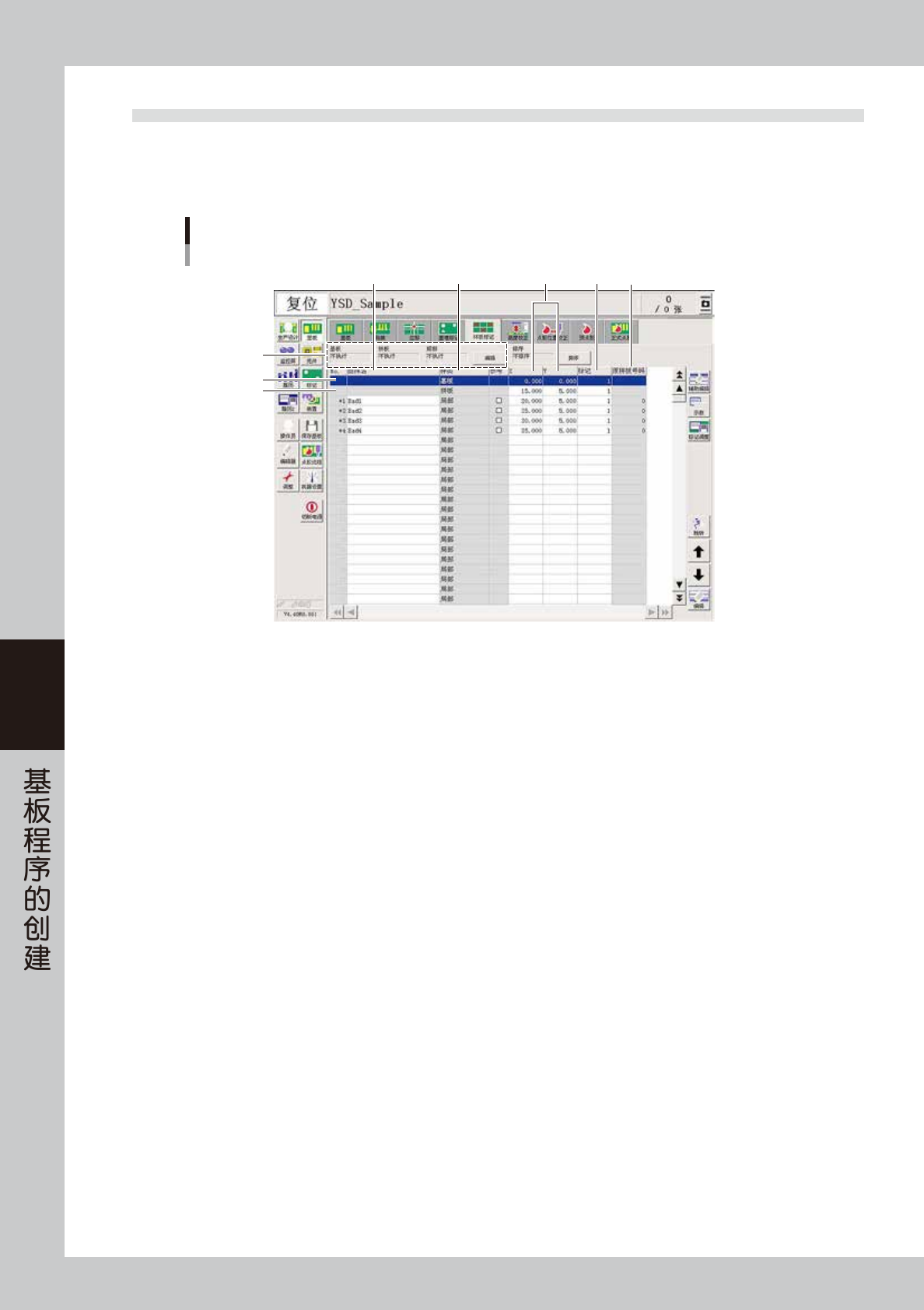

坏板标记参数画面
8
66516-N7-00
1. 基板、拼板、局部
坏板标记大致分为 3 大类。以基板为单位设置的“基板”坏板标记 ；以拼板基板的拼板为单位设置的“拼板”坏板标记 ；
以贴装数据为单位设置的“局部”坏板标记。想要使用坏板标记时，需设置为“执行”；想要更改时，则按 [ 编辑 ] 按钮。
2. 基板
在参数列表中的首行，设置基板坏板标记。
3. 拼板
在参数列表中的第 2 行，设置拼板坏板标记。
4. 图样名
输入坏板标记的名称 ( 不能输入到第 1 行和第 2 行中 )。
5. 种类
坏板标记的种类由机器指定 ( 不能更改 )。
6. X、Y
以基板原点为基准输入坏板标记的 XY 坐标。也可以用 [ 示教 ] 按钮，利用示教输入。
7. 标记
输入坏板标记用的标记号码 ( 在标记信息中登录的标记 )。
8. 原拼板号码
进行了拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，本栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照第 7 章“2.2.1拼板位移的扩展”。
5-25
5

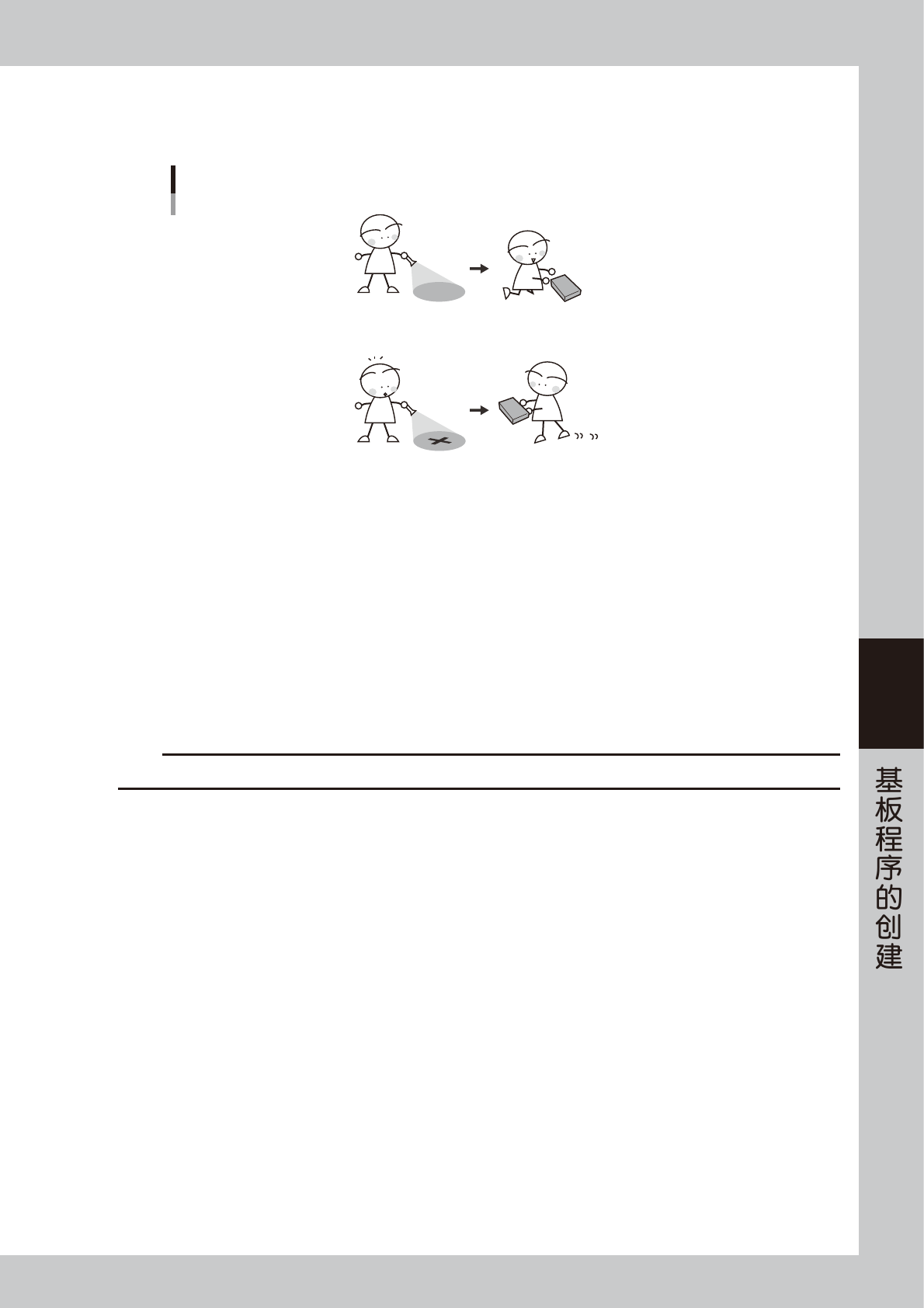

4.5.1 使用坏板标记功能
坏板标记功能，是指在基板上某个指定的点贴上标记 ( 坏板标记 )，机器通过对该标记的识别，取消点胶的功能。
没有检出坏板标记时点胶
坏板标记功能
检出坏板标记时取消点胶
65516-N7-00
坏板标记分别有以基板数据为单位设置、以贴装数据为单位设置的 2 种类型。根据功能，又分为基板坏板标记、
拼板坏板标记、局部坏板标记 3 种类型。
■ 基板坏板标记
分别在每张基板上设置坏板标记，用于点胶机判断是否进行坏板标记查找作业。例如，含有不良拼板的基板与没有不良拼板
的基板混在一起被传入时，如果对所有拼板都查找坏板标记的话，会浪费很多时间。此时，如果使用基板坏板标记功能，只
在识别到基板坏板标记时才查找坏板标记，如果没有识别到基板坏板标记就无条件的对所有拼板进行点胶。
■ 拼板坏板标记
分别在每个拼板上设置坏板标记，使点胶机跳过检测到坏板标记的拼板的点胶作业。例如，由 A、B、C、D4 块拼板构成的
拼板基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼板用的坏板标记。开始贴装之前，点胶机对所有拼板查找坏板标记，
取消识别到坏板标记的 B 块拼板的点胶作业，只对 A、C、D 拼板进行点胶。
c
注意
拼板坏板标记功能，只有在位移信息中设置了“拼板基准标记”的基板程序 ( 使用了拼板位移的拼板基板程序 ) 中才可以使用。
■ 局部坏板标记
分别在每个贴装数据中设置坏板标记，当点胶机检测到该坏板标记时就会跳过该位置的点胶作业。
