4.8 预点胶参数
为稳定点胶质量，一般在正式点胶之前需进行预点胶。下面，介绍预点胶参数的设置方法。
打开基板画面的“预点胶”选项卡，确认或设置预点胶参数。

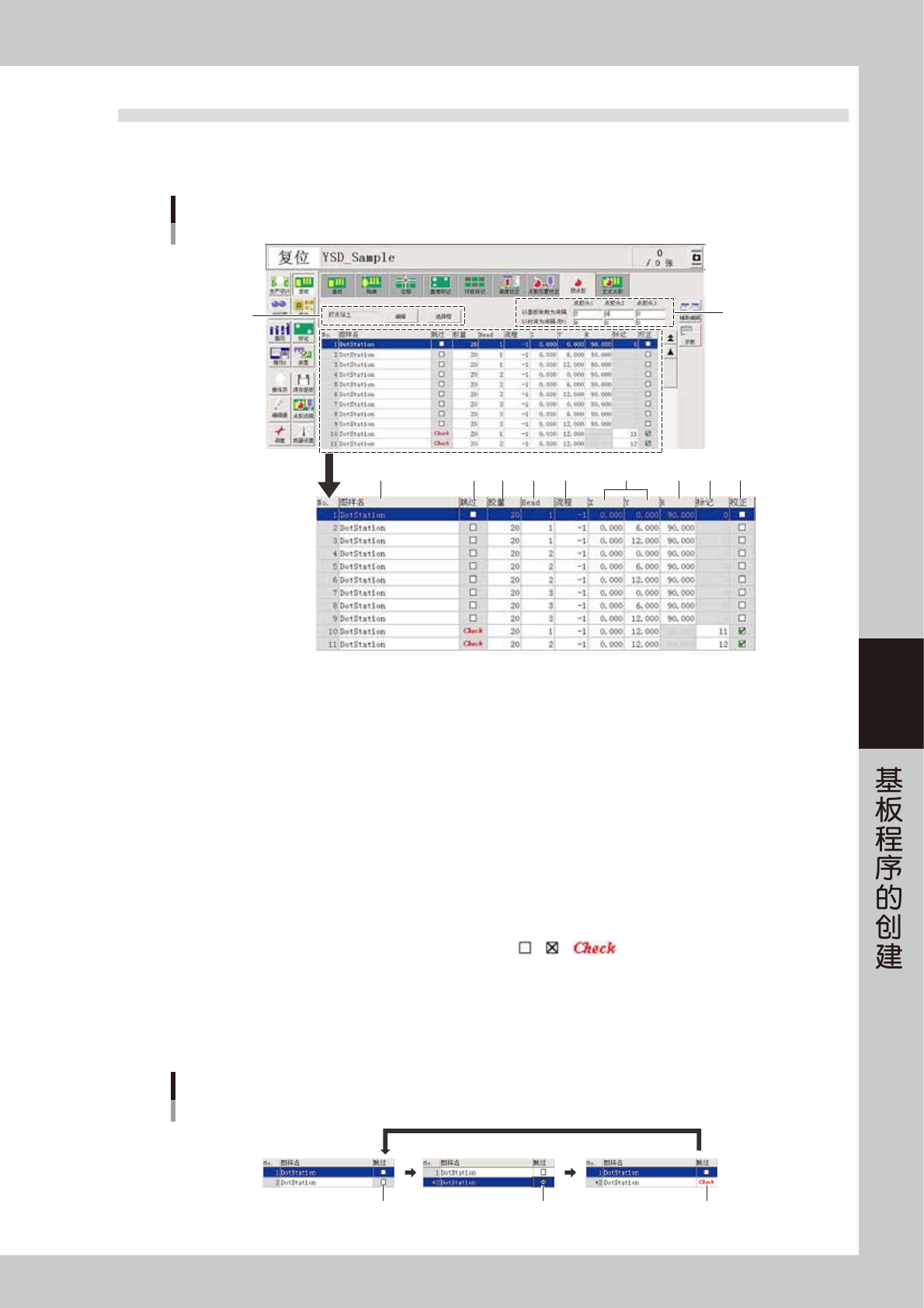

预点胶参数画面
3
2
1
4 8 105 6 7 119
66519-N7-00
1. 预点胶
设置是否进行预点胶。如果选择“打点站上”，则在打点站上进行预点胶。
想要更改时，按 [ 编辑 ] 按钮。
2. 预点胶间隔管理
可以按基板张数或时间指定进行预点胶的间隔。通过指定间隔可以减少在打点站预点胶的次数，从而减少卷纸的用量。
‧
以基板张数为间隔 ：在 0 〜 999 张的范围内设置
‧
以时间为间隔 ( 秒 ) ：在 0 〜 30000 秒的范围内设置
详细内容，请参照前述第 3 章“3.1指定进行预点胶的间隔”。
3. 图样名
输入预点胶的名称。
4. 跳过
分别设置是否进行预点胶。点击跳过单元格，该单元格依次显示为 、 、 。
如果跳过单元格为 Check 时，对下列项目进行检查。
· XY ：点胶头移至设置的坐标位置，进行图像识别。
· 点胶头 ：由指定的点胶头进行点胶。
· 标记 ：设置检查胶点形状用的标记号码。
跳过单元格的显示
进行预点胶 跳过预点胶 检查
66520-N7-00
5-30
5
5. 胶量
设置预点胶的胶量。
6. Head
设置预点胶用的点胶头号码。
7. 流程
输入需要使用的点胶流程号码。
根据在此输入的号码，参照在“点胶流程”画面中设置的点胶量与点胶头上下速度等参数。
如果在此输入“-1”，则自动根据点胶嘴类型与胶量选择使用最佳的点胶流程。
8. X、Y
设置预点胶的坐标，注意避免胶点重叠。
9. R
设置点胶的角度。逆时针方向为正方向，顺时针方向为负方向。
如果跳过单元格的设置为“Check”，则该项目被忽略且无法编辑。
10. 标记
输入检查所点胶点用的标记号码。如果跳过单元格的设置为“Check”，则对所点胶点的形状进行检查。
无需检查胶点时，设置为 0。如果跳过单元格的设置不是“Check”，则忽略该项目。
11. 校正
需要识别、校正胶点的尺寸时使用。如果勾选该选择框，自动进行校正处理。
5-31
5
4.9 正式点胶参数
设置用点胶头进行正式点胶时的点胶参数。打开基板画面的“正式点胶”选项卡，确认或设置正式点胶参数。
参考
‧
有元件信息与贴装信息时，可以使用点胶扩展 ( 参阅本章“7.1 点胶扩展”) 自动创建点胶信息。
‧
也可以使用示教功能输入坐标。详细内容，请参照前述第 4 章“7. 点胶位置的确认与修正”。
正式点胶参数画面
2
1
3 7 94 5 6 108 11
66521-N7-00
1. 正式点胶
设置是否进行正式点胶。更改时，按 [ 编辑 ] 按钮。设置为“跳过”时，则只进行传板运行。
2. 图样名
输入正式点胶的名称。
3. 跳过
分别设置是否进行正式点胶。
4. 胶量
设置正式点胶用的胶量。
5. Head
设置正式点胶用的点胶头。
6. 流程
输入需要使用的点胶流程号码。
根据在此输入的号码，参照在“点胶流程”画面中设置的点胶量与点胶头上下速度等参数。
如果在此输入“-1”，则自动根据点胶嘴类型与胶量选择使用最佳的点胶流程。
7. X、Y
设置正式点胶的坐标，注意避免胶点重叠。
8. R
设置点胶的角度。逆时针方向为正方向，顺时针方向为负方向。
9. 基准标记
设置进行正式点胶时使用的基准标记的号码。不使用时，设置为 0。
10. 坏板标记
设置进行正式点胶时使用的坏板标记的号码。不使用时，设置为 0。
11. 高度校正
选配了激光高度传感器时，显示本参数。使用高度校正时，输入在“高度校正”选项卡中设置的数据 No.。
不使用时，输入 0。
