5-31
5
4.9 正式点胶参数
设置用点胶头进行正式点胶时的点胶参数。打开基板画面的“正式点胶”选项卡，确认或设置正式点胶参数。
参考
‧
有元件信息与贴装信息时，可以使用点胶扩展 ( 参阅本章“7.1 点胶扩展”) 自动创建点胶信息。
‧
也可以使用示教功能输入坐标。详细内容，请参照前述第 4 章“7. 点胶位置的确认与修正”。

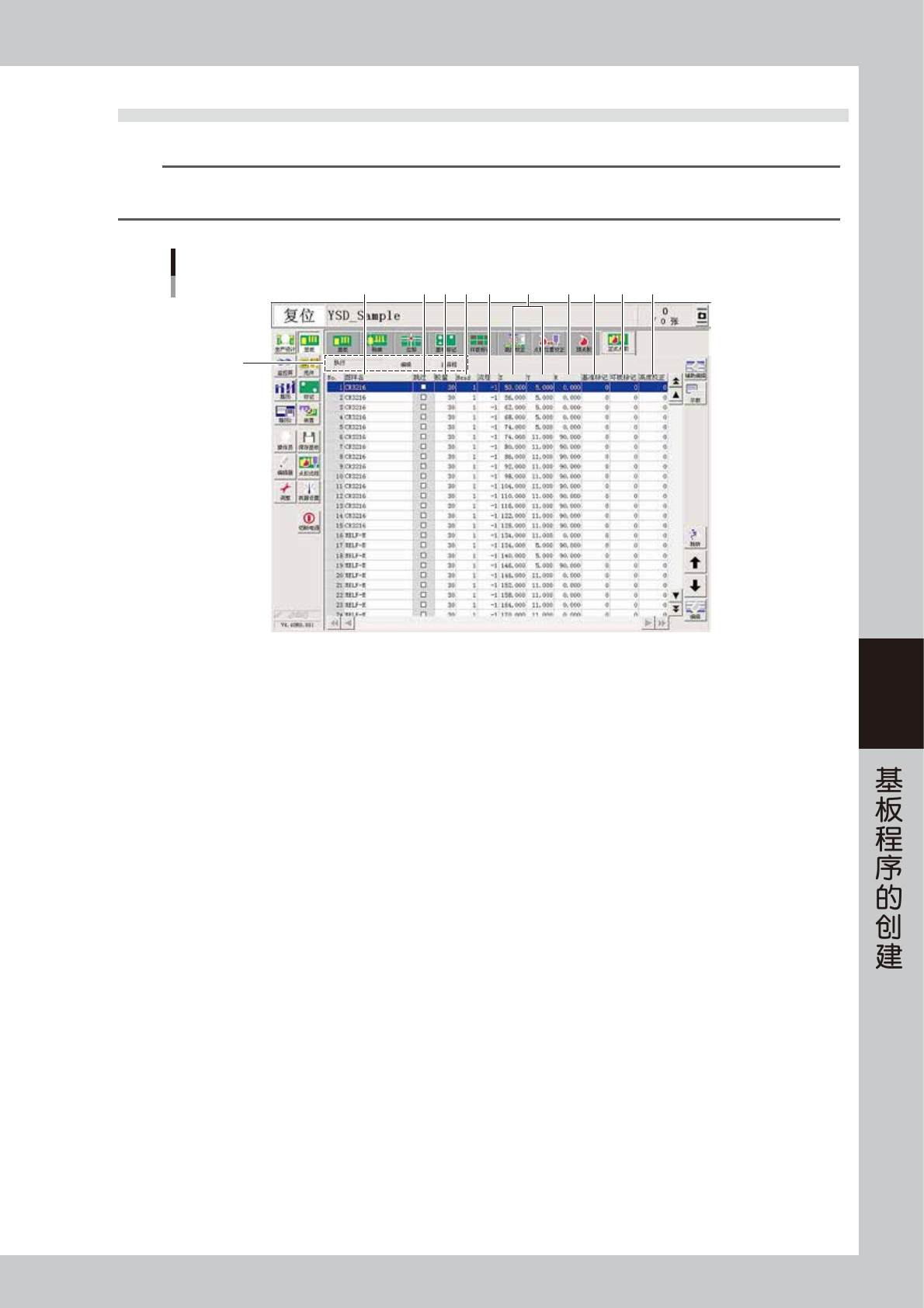

正式点胶参数画面
2
1
3 7 94 5 6 108 11
66521-N7-00
1. 正式点胶
设置是否进行正式点胶。更改时，按 [ 编辑 ] 按钮。设置为“跳过”时，则只进行传板运行。
2. 图样名
输入正式点胶的名称。
3. 跳过
分别设置是否进行正式点胶。
4. 胶量
设置正式点胶用的胶量。
5. Head
设置正式点胶用的点胶头。
6. 流程
输入需要使用的点胶流程号码。
根据在此输入的号码，参照在“点胶流程”画面中设置的点胶量与点胶头上下速度等参数。
如果在此输入“-1”，则自动根据点胶嘴类型与胶量选择使用最佳的点胶流程。
7. X、Y
设置正式点胶的坐标，注意避免胶点重叠。
8. R
设置点胶的角度。逆时针方向为正方向，顺时针方向为负方向。
9. 基准标记
设置进行正式点胶时使用的基准标记的号码。不使用时，设置为 0。
10. 坏板标记
设置进行正式点胶时使用的坏板标记的号码。不使用时，设置为 0。
11. 高度校正
选配了激光高度传感器时，显示本参数。使用高度校正时，输入在“高度校正”选项卡中设置的数据 No.。
不使用时，输入 0。
5-32
5
5.创建元件信息
创建在基板上进行点胶用的元件数据。如下图所示，元件信息按每个登录元件的名称，分别设置了各种参数。
设置这些参数时，先从数据库中复制出形状相似的样本数据，再以此为基础更改不同部分的参数。
点胶机只需设置“基本”、“形状”、“点胶”选项卡的各项参数。
本章节，以具有代表性的元件为例介绍各项参数的设置方法。

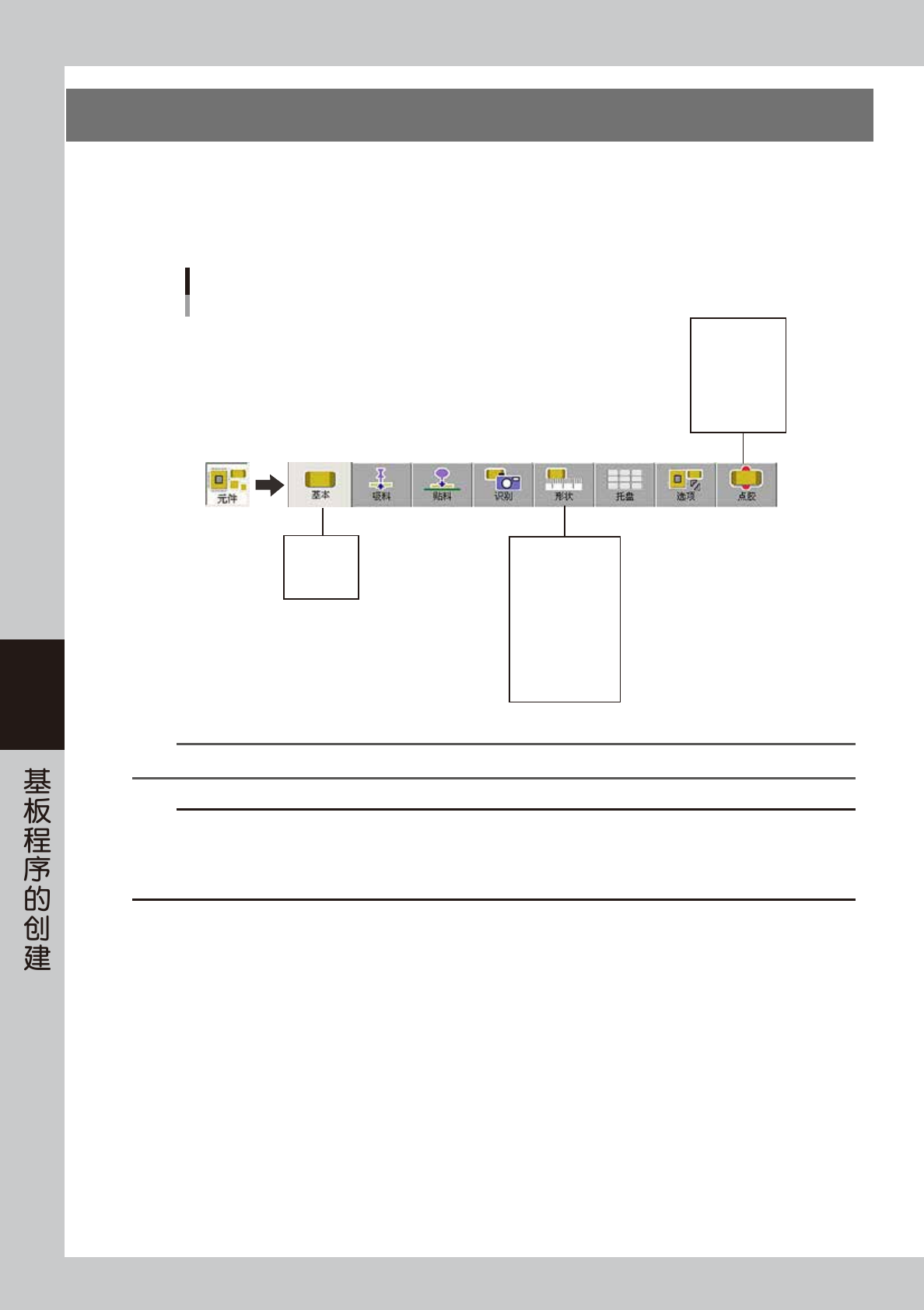

元件参数的构成
校正组
校正类型
数据库号码
使用点胶嘴
点胶嘴
吐胶量
基准位置XY
点胶范围XY
点胶角度偏移量
(校正组)
(校正类型)
外形尺寸XY
检测线位置
检测线宽度
引脚根数
引脚间距
反光引脚长
点焊锡膏时设置
66522-N7-10
参考
显示的参数随所选元件、元件供给形态的不同会有所不同。
c
注意
形状参数，只有点焊锡膏时才设置。
但，不支持下列设置 ：
‧
校正组为“Ball 元件”
‧
校正组为“特殊元件”中的校正类型为“标记型”、“特殊长方形”、“重新检测”、“不识别”、“智能识别”、“不设置”
5-33
5
5.1 创建步骤
按按钮区的 [ 元件 ] 按钮，打开如下图所示的元件信息画面，在画面上部的数据列表中输入“元件名”与“备注”，
在画面下部的参数列表中设置各项参数。
1
按 [ 元件 ] 按钮，打开元件信息画面。
1 2 3
46
元件参数画面
66521-N7-00
2
输入元件名。
在“元件名”中以半角英数输入 19 字以内的印刷在料带盘或元件上的名称，输入名称时不能使用空格键。
n
要点
元件名中可使用的字符类为 ：abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789_
元件名中不能使用空格。可用下划线替代。
3
输入备注。
根据需要输入备注 ( 也可以不输入 )。
4
设置参数。
分别选择“基本”、“形状”、“点胶”选项卡，在各选项卡画面下部的列表中设置参数。
关于各参数的设置方法，参阅次项内容“5.2 〜 5.5”。
c
注意
“形状”选项卡，只有点焊锡膏时才设置。
5
反复上述操作。
对基板上将贴装的所有元件进行上述操作。
6
保存数据。
按 [ 保存基板 ] 按钮，保存数据。
