5.3.2 SOP
下面，以下图为例介绍 SOP 的参数。此处没有介绍的参数，请参阅本章前述“5.2 芯片元件”的说明。

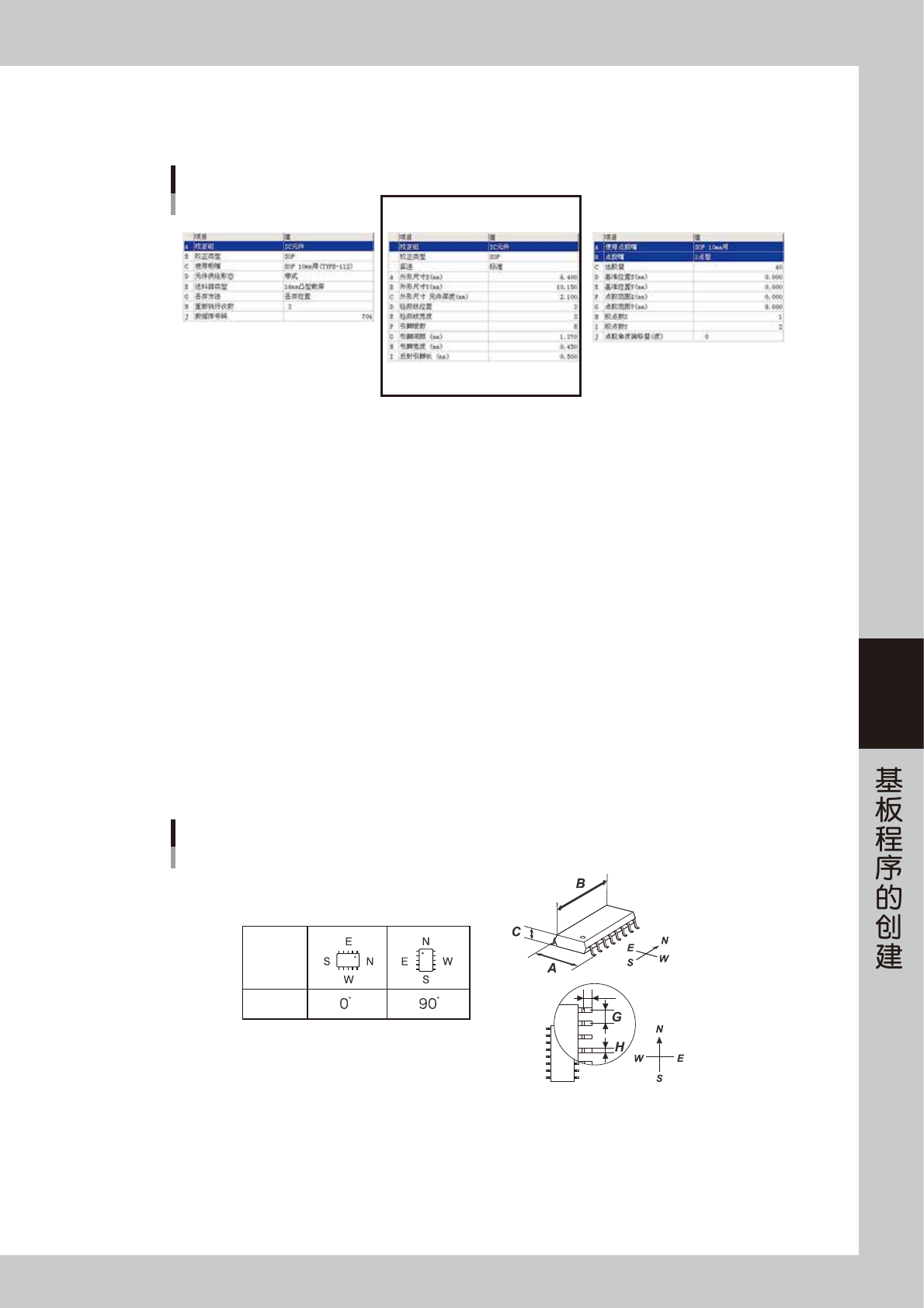

SOP的参数例
基本 形状 点胶
66529-N7-00
■ 基本参数
A: 校正组
设置为“IC 元件”。
B: 校正类型
设置为“SOP”。
■ 形状参数
“校正类型”未设置时，不显示下列参数。
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
D: 检测线位置 ( 本机不使用 )
E: 检测线宽度 ( 本机不使用 )
F: 引脚根数
输入 EW 方向中任一方的引脚根数。
G: 引脚间距
准确输入引脚间的距离。
SOP的形状参数
A：外形尺寸 X
B：外形尺寸 Y
C：元件厚度
G：引脚间距
H：引脚宽度
I：反射引脚长
仰视图
SOP的方向
I
贴装后的
元件朝向
贴装角度
65523-N7-00
H: 引脚宽度 ( 本机不使用 )
I: 反光引脚长 ( 本机不使用 )
5-40
5
■ 点胶参数
请参照下图所示设置 SOP 的点胶参数。
SOP的点胶
■ 贴片胶 2点型点胶嘴
(点3次)
Y方向
点胶范围
元件中心
由2点型点胶嘴
的间距决定
引脚前端位置
■ 焊锡膏 1点型点胶嘴
基准位置(0.00)
基准位置X
■ 贴片胶 1点型点胶嘴
(点3次)
元件中心
Y方向
点胶范围
65524-N7-00
c
注意
· 使用焊锡膏在 SOP 的位置上点胶时，如果只在各引脚处点 1 次可能会出现胶量不足的现象。
· 使用焊锡膏在 SOP 的位置上点胶时，如果引脚间距不满 0.8mm，可能会出现无法点胶的现象。
5-41
5
5.3.3 QFP
下面，以下图为例介绍 QFP 的参数。此处未介绍的参数，请参阅本章前述“5.2 芯片元件”的说明。
QFP元件的参数例
基本 形状 点胶
66530-N7-00
■ 基本参数
A: 校正组
设置为“IC 元件”。
B: 校正类型
设置为“QFP”。
■ 形状参数
“校正类型”未设置时，不会显示下列参数。
A、B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸 (mm)。
D: 检测线位置 ( 本机不使用 )
E: 检测线宽度 ( 本机不使用 )
F、G: 引脚根数 NE
分别输入 NE 方向的引脚根数。
H: 引脚间距
准确输入引脚间的距离。
NS
E
W
N
S
WE
QFP的形状参数
仰视图
QFP的方向
A：外形尺寸 X
B：外形尺寸 Y
C：元件厚度
H：引脚间距
I：引脚宽度
J：反射引脚长
K：缓冲垫屏蔽
贴装后的
元件朝向
贴装角度
65525-N7-00
I: 引脚宽度 ( 本机不使用 )
J: 反光引脚长 ( 本机不使用 )
K: 缓冲垫屏蔽 ( 本机不使用 )
