5-46 5 6. 创建标记信息 本章节， 介绍基板所使用的标记信息的创建方法。如下图所示， 标记信息中， 每个已登录的标记分别持有各种参数， 设置这些参数时，可以先从数据库中选择形状相似的样本进行复制，并在复制数据的基础上变动不同的参数就可 以简单地设置。不直接设置的参数，可用标记调整进行确认并求得最佳值。 标记信息参数的构成 形状类型 标记外形 (标记外形X) (标记面积) (标记周长) 标记类型 数据库号码 表面类型 识别类…
5-45
5
J: 引脚间距
准确输入引脚间的距离。
K: 引脚宽度
准确输入引脚的宽度。
L: 反光引脚长
输入识别时发亮部分引脚的长度。
接插件的形状参数
A：外形尺寸X
B:：外形尺寸Y
C:：元件厚度
J：引脚间距
K：引脚宽度
L：反射引脚长
仰视图
65528-N7-00
■ 点胶参数
请参照下图设置接插件 E 的点胶参数。
接插件的点胶
元件中心
■ 贴片胶 1点型点胶嘴
Y方向
点胶范围
■ 贴片胶 2点型点胶嘴
Y方向
点胶范围
元件中心
由2点型点胶嘴
的间距决定
引脚前端位置
■ 焊锡膏 1点型点胶嘴
基准位置(0.00)
基准位置X
65529-N7-00
c
注意
· 使用焊锡膏在接插件的位置上点胶时，如果只在各引脚处点 1 次可能会出现胶量不足的现象。
· 使用焊锡膏在接插件的位置上点胶时，如果引脚间距不满 0.8mm，可能会出现无法点胶的现象。
5-46
5
6.创建标记信息
本章节，介绍基板所使用的标记信息的创建方法。如下图所示，标记信息中，每个已登录的标记分别持有各种参数，
设置这些参数时，可以先从数据库中选择形状相似的样本进行复制，并在复制数据的基础上变动不同的参数就可
以简单地设置。不直接设置的参数，可用标记调整进行确认并求得最佳值。
标记信息参数的构成
形状类型
标记外形
(标记外形X)
(标记面积)
(标记周长)
标记类型
数据库号码
表面类型
识别类型
标记界限值
标记识别公差
标记检测范围XY
外圈照明级别
内圈照明级别
同轴照明级别
IR外圈照明级别
IR内圈照明级别
标记外部噪点消除数
标记内部噪点消除数
识别动作流程
标记名
备注
(标记类型)
- 基准标记
- 坏板标记
- 坏板标记用基准标记
- 胶点
- 高度校正
66533-N7-00
参考
显示的参数随选择的“标记类型”与“形状类型”不同会有所不同。
5-47
5
6.1 创建步骤

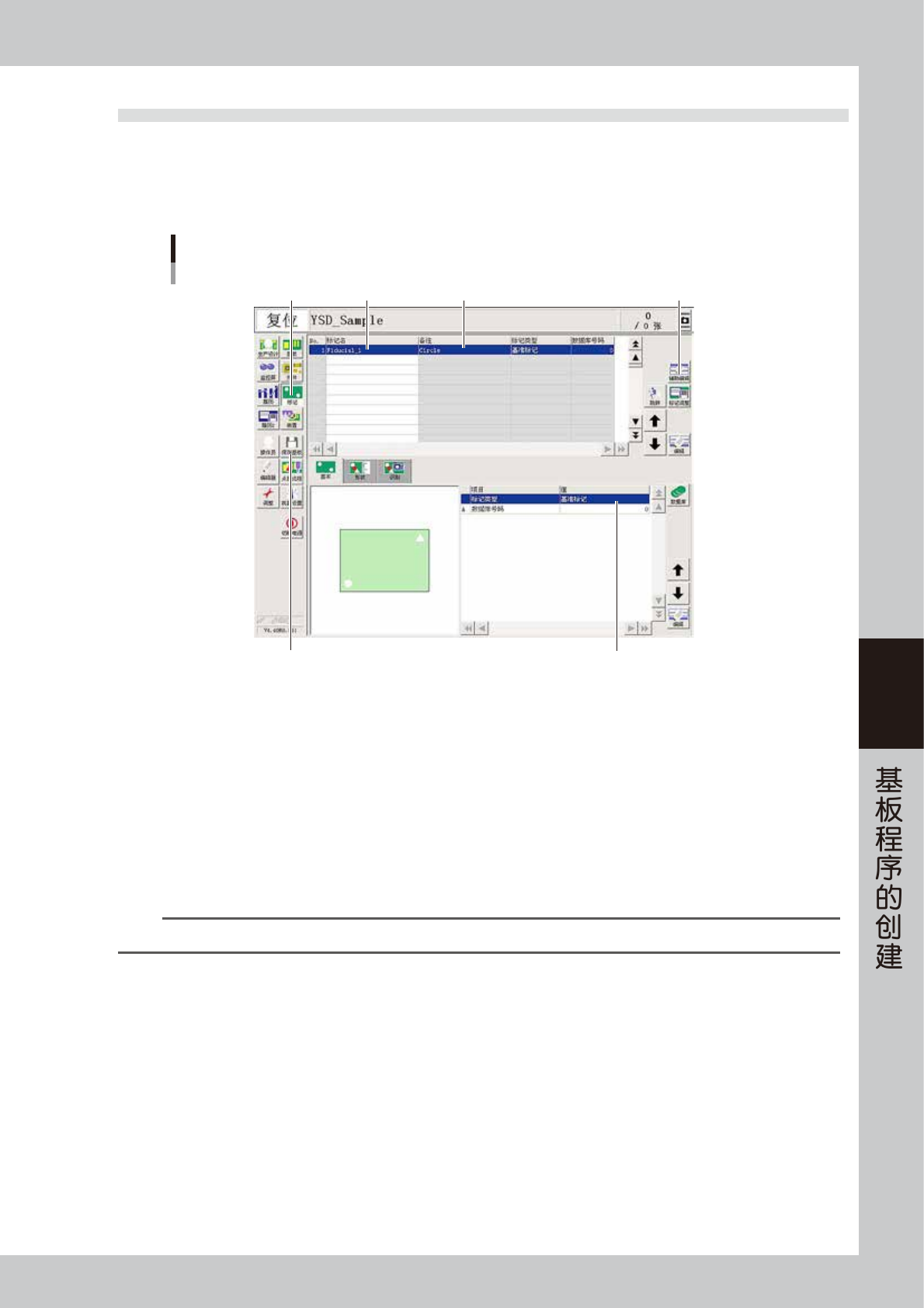

按按钮区的 [ 标记 ] 按钮，打开下图所示的标记画面。在画面上部的列表中输入“标记名”与“备注”，在下部的
列表中设置各项参数。
1
按 [ 标记 ] 按钮，打开“标记”画面。
2�1 3
5
47
标记画面
66535-N7-00
2
输入标记名。
分别以半角英文和数字输入标记名，字数限制在 19 字以内，不能使用空格键。
3
输入备注。
根据需要输入备注内容 ( 也可以不输入 )。
4
设置参数。
选择“基本”、“形状”、“识别”选项卡，分别在画面右下方显示的列表中设置参数。
各项参数的设置方法，参照下一项目“6.2 〜 6.4”
参考
设置参数的简便方法为，从标记数据库中复制形状相似的样本，再更改不同部分的参数。
5
进行标记调整。
确认和调整已设置的参数 ( 此操作，称为“标记调整”)。详细内容，请参阅本章“6.5 进行标记调整”。
6
反复上述操作。
对基板上使用的全部标记进行上述操作。
7
保存数据。
按按钮区的 [ 保存基板 ] 按钮，保存数据。
