5-57 5 6.6 图样匹配 图样匹配是指，将基板上特定图样的图像作为模板登录，并将该形状与实际识别的图样进行比较，根据比较结果 对基板的基准孔误差、外形误差、由基板固定结构造成的误差和基板上的局部变形等进行校正的功能。 当基板上没有基准标记，或基准标记与 YAMAHA 推荐标记不一致而无法使用基准标记功能时，使用图样匹配功能 非常有效。 n 要点 可以登录的图样形状不受任何限制，但在使用图样匹配时，必须选择符合下列条件的图样。此外，…
5-56
5
7
确认标记的识别状态。
确认标记无论在检测范围内的哪个位置，是否都能识别 ; 作为基准标记使用的另 1 个标记 ( 异形标记除外 )
是否也能识别。
1. 按 [ 移动 head] 按钮，打开移动点胶头的画面。
2. 用箭头按钮，使标记稍离中心，或朝其它标记的上方移动。
3. 返回标记调整画面，再次进行“识别测试”。
识别测试中如果没有发生错误表示 OK。如果发生错误，按 [ 界限值 ] 按钮，调整 2 值化图像界限值。

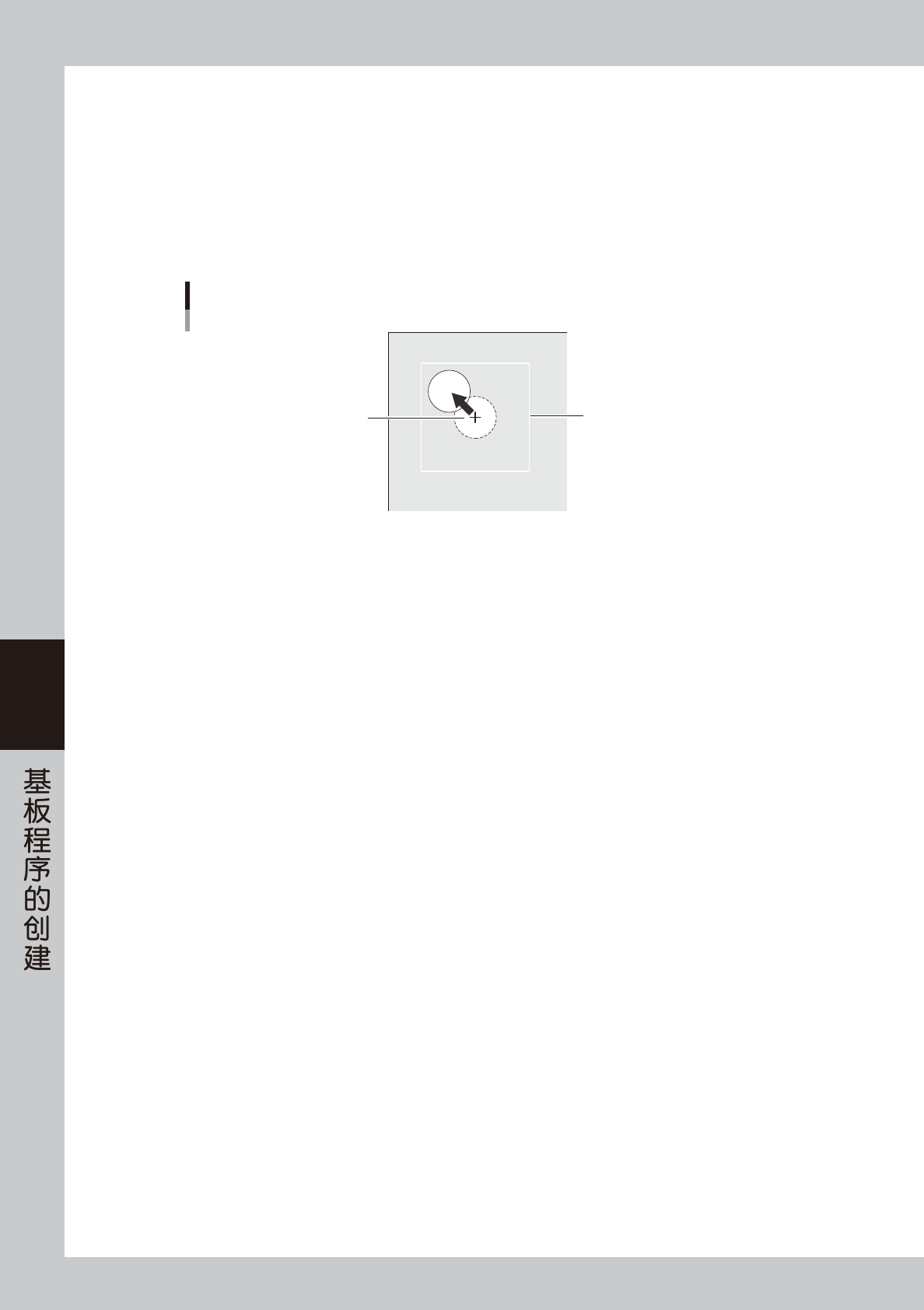

标记检测范围
检测范围的中心
标记识别的最终确认
65543-N7-00
8
结束标记调整。
按 [OK] 按钮，结束标记调整。
5-57
5
6.6 图样匹配
图样匹配是指，将基板上特定图样的图像作为模板登录，并将该形状与实际识别的图样进行比较，根据比较结果
对基板的基准孔误差、外形误差、由基板固定结构造成的误差和基板上的局部变形等进行校正的功能。
当基板上没有基准标记，或基准标记与 YAMAHA 推荐标记不一致而无法使用基准标记功能时，使用图样匹配功能
非常有效。
n
要点
可以登录的图样形状不受任何限制，但在使用图样匹配时，必须选择符合下列条件的图样。此外，还需将图样的图像大小控制在
1/4 监控屏以内。
图样条件
· 基板上光的反差明显 ( 图样的轮廓清晰即可 )。
· 基板上设置在对角线上的两点 ( 不能为同一点 )。

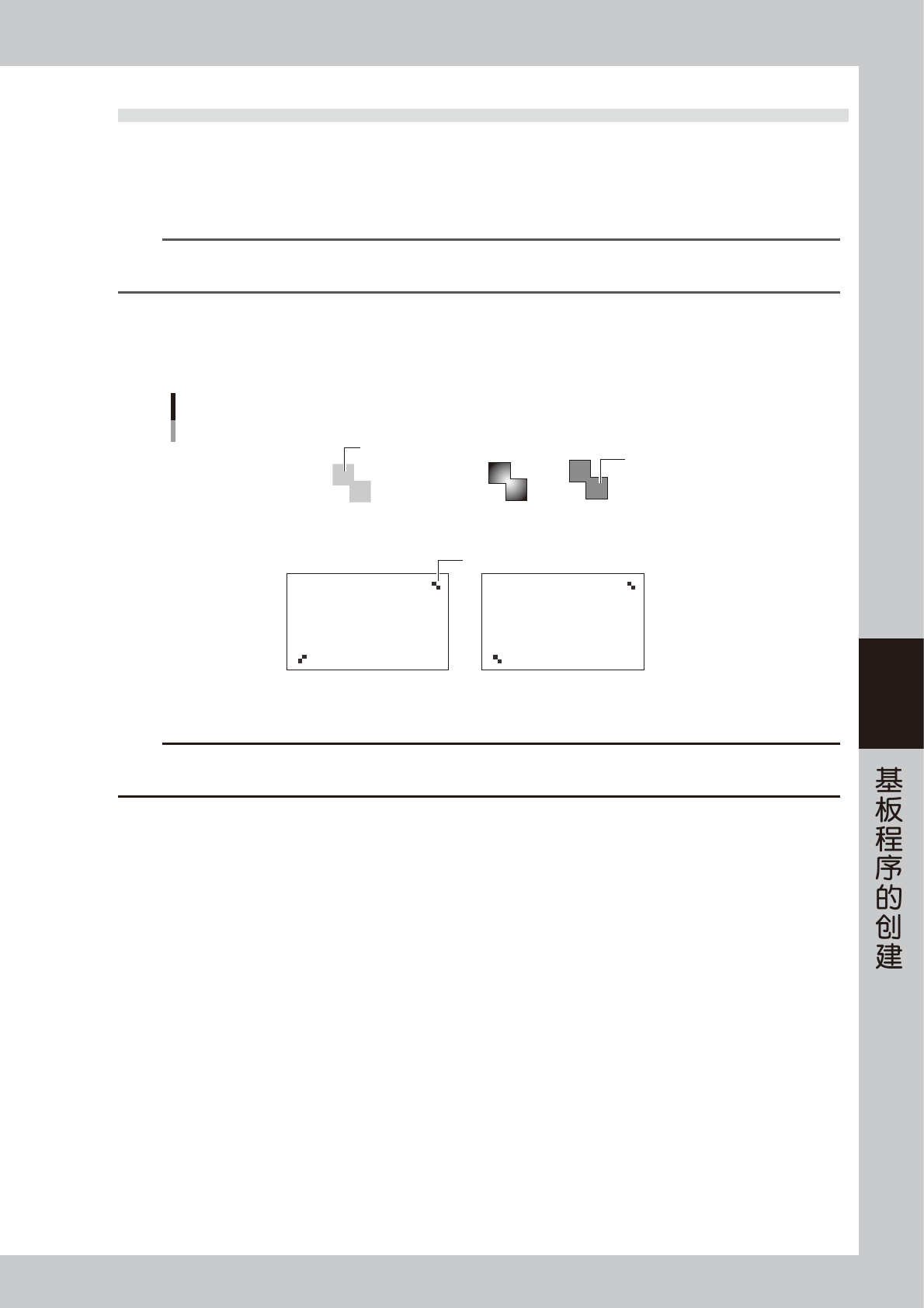

图样条件
图样
图样
NG
NG
OK
PCB PCB
OK OK
光的反差不明显
65538-N7-00
c
注意
图样匹配的识别比通常的标记识别更费时间，比圆形、四边形等标记的识别精度低。因此，对将识别选项卡中的“识别类型”设置
为“标准”时能够识别的标记没有必要使用图样匹配。
5-58
5
6.6.1 登录的图样
下面，介绍将图样匹配用的图样作为模板进行登录的方法。
1
决定图样匹配用的图样。
参照前页所述的图样的条件决定。
2
在标记信息中输入图样的名称。
打开标记画面，在画面上部表格中“标记名”栏输入能区别于其它图样的名称。
3

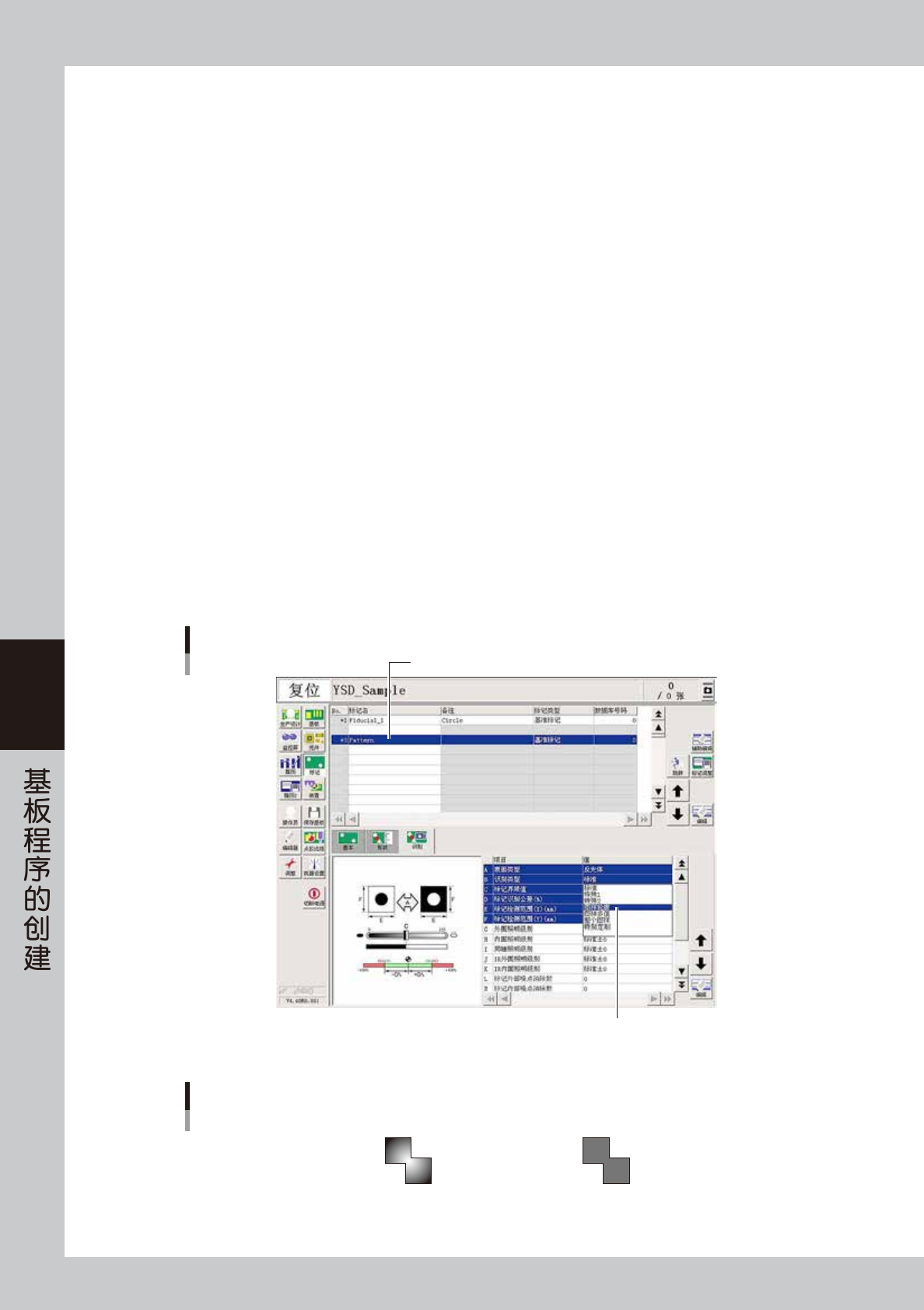

设置参数。
按下列内容设置。
1. 将基本参数的“标记类型”设置为“基准标记”。
2. 将识别参数的“识别类型”设置为“图样轮廓”、“图样多值”或“整个图样”。
· 图样轮廓
执行图样匹配时，一般设置为“图样轮廓”。如果图样内部的明暗存在不均匀现象，只要此图样的轮廓
清晰就能识别。
· 图样多值
只有在图样内部的明暗均匀时才有效。因为必须对整个图样进行识别，所以比“图样轮廓”的识别
时间更长，数据更大。
· 整个图样
想要详细读取整个图样时，使用此识别类型。因为必须对整个图样进行识别，数据的压缩率又低，
所以比“图样多值”的识别时间更长，数据更大。
输入图样的名称
图样的设置
设置为“图样轮廓”或“图样多值”或“整个图样”
66541-N7-00
图样轮廓
图样的识别类型
图样多值
内部虽然存在
不均匀现象，但轮廓清晰
内部均匀
65539-N7-00
