5-60 5 8 决定图样的大小。 使用移动按钮和方向按钮，调节视窗的大小、位置，使红框能框住整个图样。各按钮的功能，如下所示。 · [ 左上移动 ] 按钮 以红框的右下角为基准点，用箭头按钮可随意放大或缩小红框，但不能向基准点右方和下方放大。 · [ 右下移动 ] 按钮 以红框的左上角为基准点，用箭头按钮可随意放大或缩小红框，但不能向基准点左方和上方放大。 · [ 整体移动 ] 按钮 使整个红框移动。 · [ 中心偏移量 ] 按钮 显…
5-59
5
4
按 [ 标记调整 ] 按钮，打开标记调整画面。

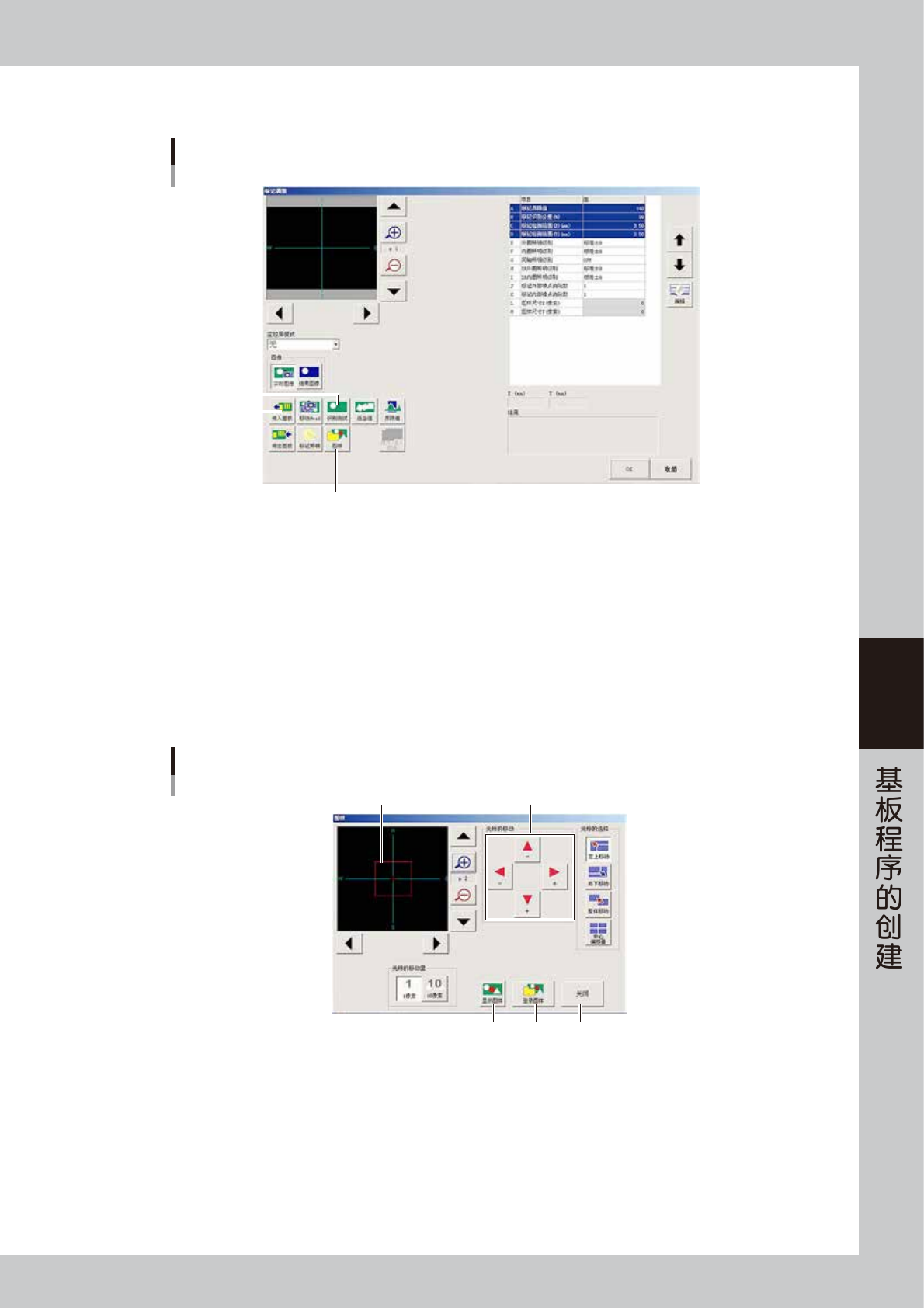

标记调整画面
[传入基板]按钮 [图样]按钮
w
66542-N7-00
5
固定基板。
按 [ 传入基板 ] 按钮，将基板传入传送轨并固定。
6
移动点胶头使图样移到画面中央。
按 [ 移动 Head] 按钮，移动点胶头。对准位置之后，按 [ 关闭 ] 按钮。
7
按[图样]按钮。
如下图所示，显示图样登录用的画面。
图样画面
箭头按钮红框
09 q
66543-N7-00
5-60
5
8
决定图样的大小。
使用移动按钮和方向按钮，调节视窗的大小、位置，使红框能框住整个图样。各按钮的功能，如下所示。
· [ 左上移动 ] 按钮
以红框的右下角为基准点，用箭头按钮可随意放大或缩小红框，但不能向基准点右方和下方放大。
· [ 右下移动 ] 按钮
以红框的左上角为基准点，用箭头按钮可随意放大或缩小红框，但不能向基准点左方和上方放大。
· [ 整体移动 ] 按钮
使整个红框移动。
· [ 中心偏移量 ] 按钮
显示十字光标。
· [1 像素 /10 像素 ] 按钮
切换用箭头按钮移动红框时的移动量。

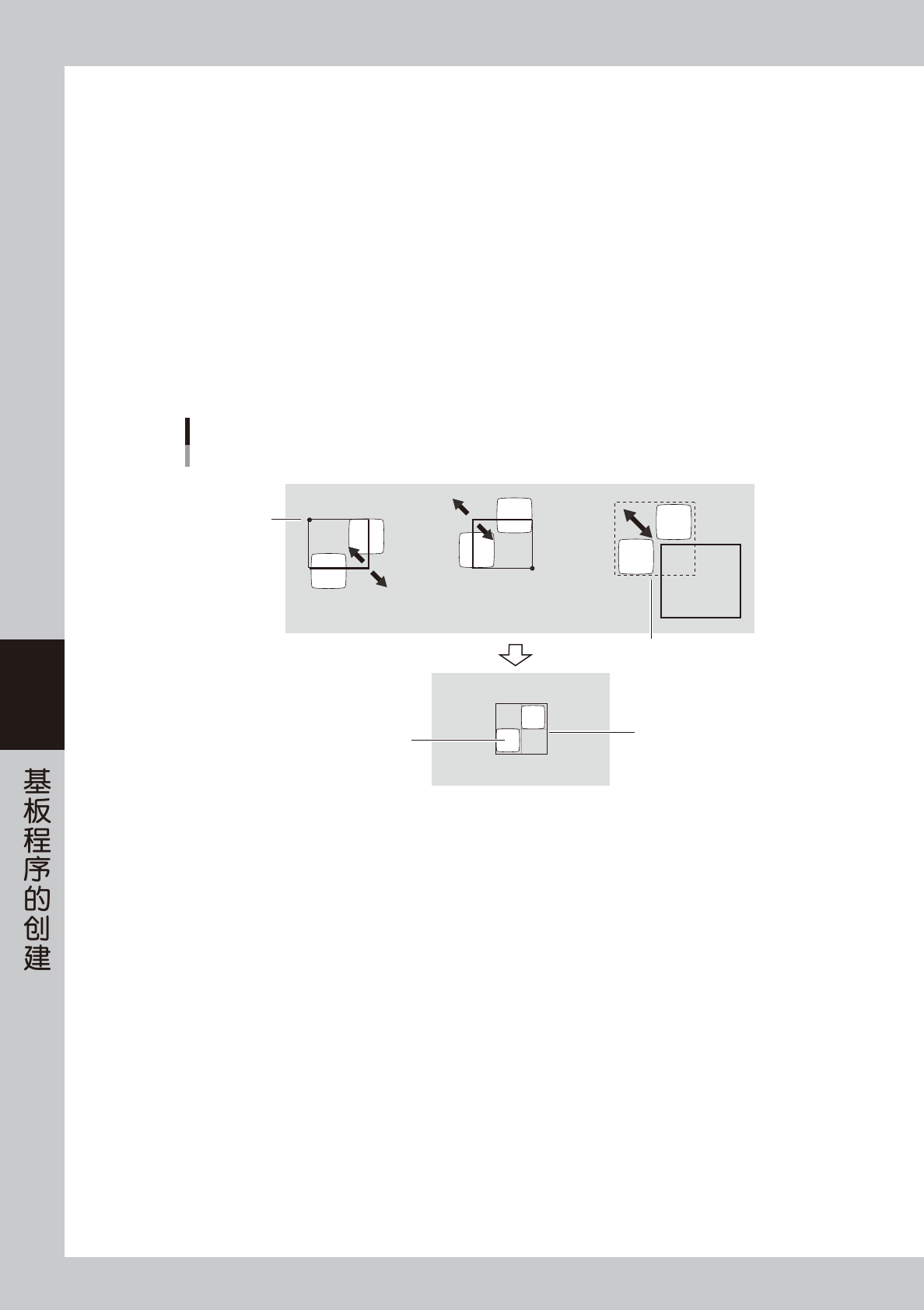

[左上移动][右下移动] [整体移动]
基准点
使整个红框移动
图样
用红框框住整个图样
红框的移动与大小调整
65540-N7-00
9
登录图样。
确认图样的中心正好在红框的中心之后，按 [ 登录图样 ] 按钮。
0
确认图样的图像。
按 [ 显示图样 ] 按钮，显示读取的图样图像，确认其形状。
q
返回标记调整画面。
按 [ 关闭 ] 按钮，返回标记调整画面。
5-61
5
w
进行识别测试。
按 [ 识别测试 ] 按钮，确认是否能够正确识别图样。反复进行识别测试，直至没有错误发生。
如果发生了识别错误，确认识别参数画面的“标记检测范围”的设置是否适当。如下图所示，左图因标记
的检测范围过大，其它标记也进入了识别范围，此时需缩小检测范围。相反，右图因标记的检测范围过小，
标记越出了识别范围，此时需扩大检测范围。

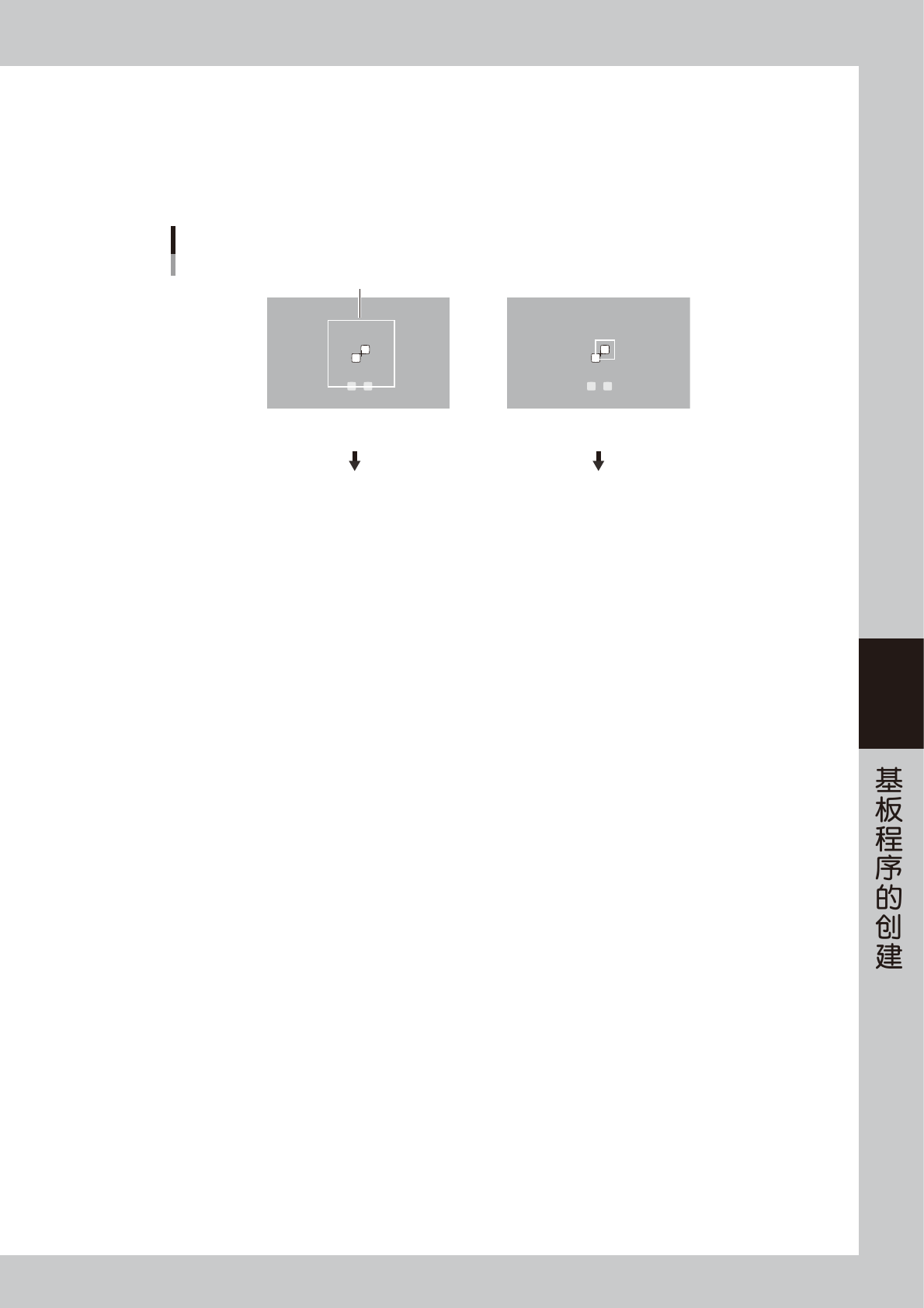

标记检测范围
标记检测范围的调整
标记检测范围过大，
其它标记也进入了识别范围
标记检测范围过小，
图样越出了识别范围
缩小标记检测范围 扩大标记检测范围
65541-N7-00
e
关闭标记调整画面。
按 [OK] 按钮。
r
保存数据。
按按钮区的 [ 保存基板 ] 按钮，保存数据。
