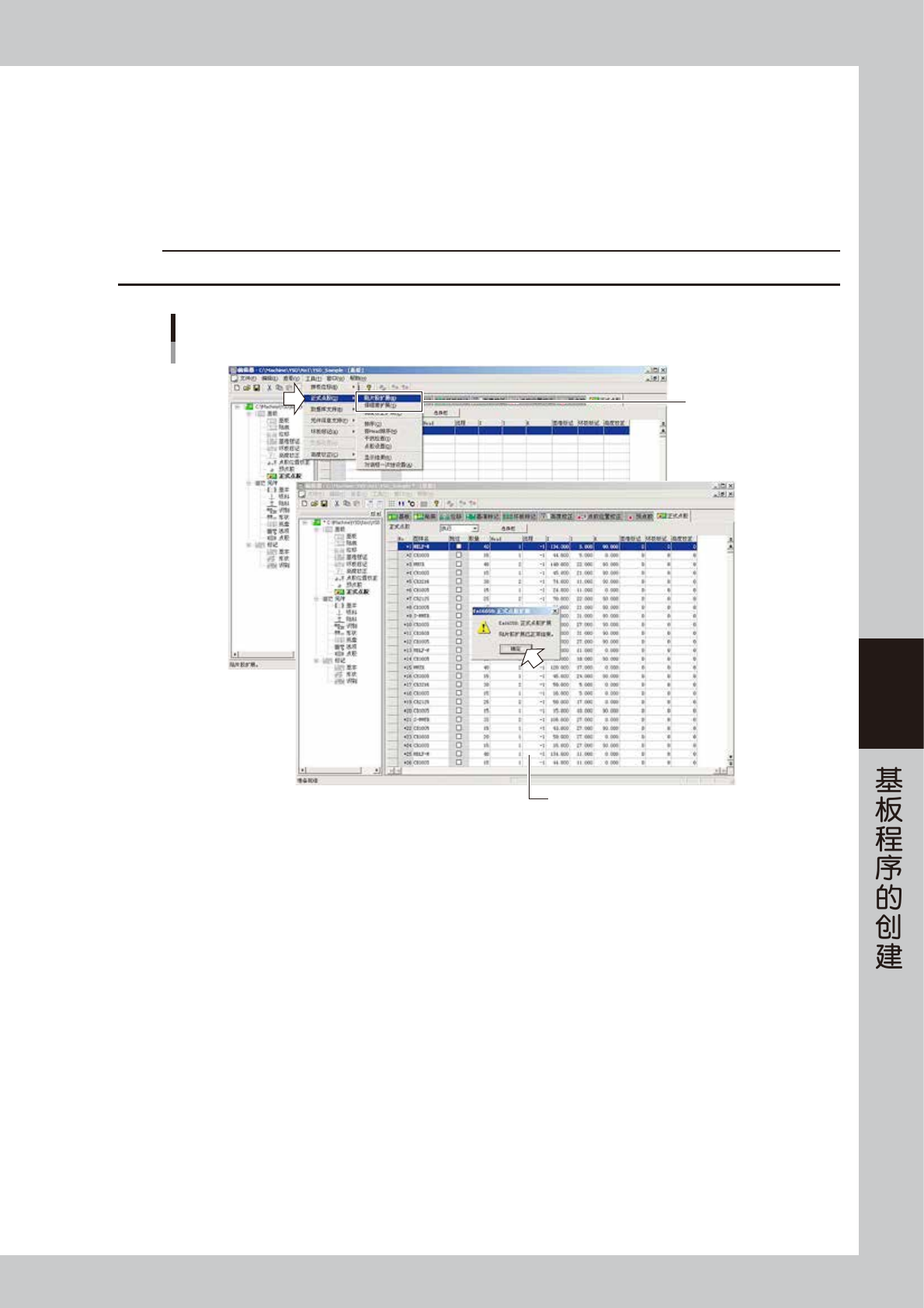

5-65
5
3
打开正式点胶参数。
点击树形视图中的“正式点胶”图标或主画面的“正式点胶”选项卡。
4
进行点胶扩展。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“贴片胶扩展 (B)”或“焊锡膏扩展 (S)”。
自动进行点胶扩展之后，按贴装数据生成点胶坐标。
c
注意
进行点胶扩展之后，扩展之前的正式点胶数据会被履盖。
点胶扩展
选择其中一项
扩展后的数据
66549-N7-00
5
对点胶坐标进行排序。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“排序 (O)”或“按 Head 排序 (H)”。
如果使用“校正量确认”，则选择“按 Head 排序”。
6
进行干扰检查。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“干扰检查 (I)”。
检查点胶嘴的挡柱是否会触碰到点胶后的胶点。如果可能会触碰，会显示该数据，需进行修改。

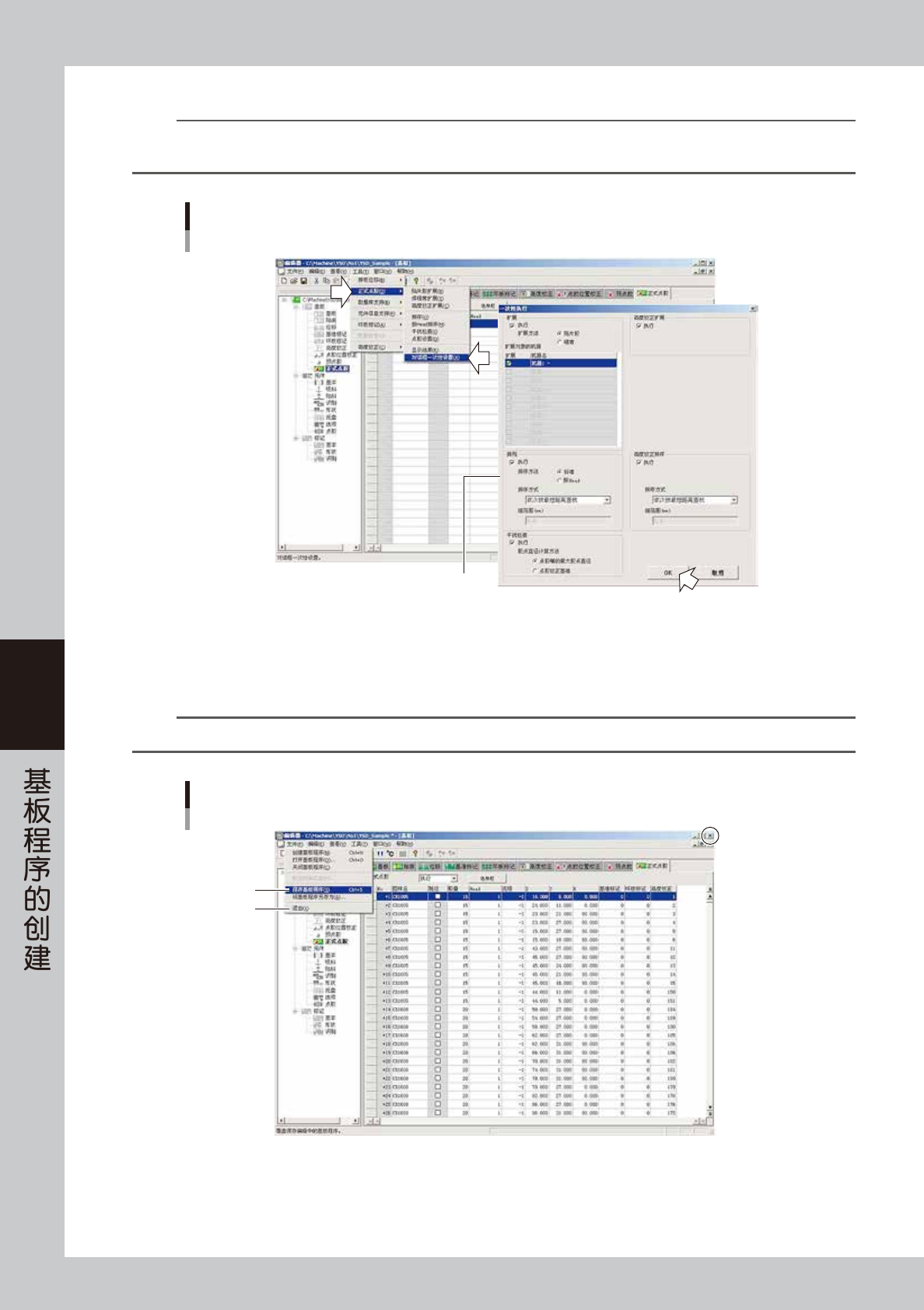

5-66
5
■ 一次性设置
参考
Step4 〜 Step6 的操作可以一次性完成。
从“工具 (T)”菜单的“正式点胶 (D)”中选择“对话框一次性设置 (A)”，设定各个项目之后再点击 [OK] 按钮。
点胶扩展
一次性设置
设置各项目
66549-N7-00
7
保存基板程序，关闭编辑器。
1. 从“文件 (F)”菜单中选择“保存基板程序 (S)”命令或点击工具栏的 [ 保存基板程序 ] 按钮。
覆盖保存基板程序。
参考
不想覆盖保存基板程序时，从“文件 (F)”菜单中选择“将基板程序另存为 (A)”命令。
保存基板程序
1
2
66551-N7-00
2. 从“文件 (F)”菜单中选择“退出 (X)”命令或点击画面右上角的关闭按钮，关闭编辑器。
5-67
5
7.2 编辑正式点胶信息
通过点胶扩展自动生成的正式点胶信息中，已根据元件信息自动输入了胶量与点胶头信息，还根据贴装信息自动
输入了其它信息。请参阅本章前述“4.9 正式点胶参数”的内容，确认设置。
c
注意
如果再次进行点胶扩展，数据将被覆盖。
进行点胶扩展之后，正式点胶信息中的动作流程栏会自动输入“-1”这表示软件系统根据所登录的元件信息、
点胶嘴类型自动选择了点胶流程 ( 第 4 章“6. 点胶流程的编辑”)。
使用相同的胶量，但需要采用不同的流程进行点胶时，可以在“点胶流程”画面中修改各点胶头的点胶嘴类型中
没有使用的流程号码的设置内容，并用手动输入方式将该流程号码输入“正式点胶”画面中对象数据的“流程”
单元格中，可以只使该对象数据使用不同的流程进行点胶。
参考
例如，对基板上的凸出部也需点胶时，必须准备修改了下降目标位置、下次作业容许高度、上升目标位置等参数的点胶流程。
