5-69 5 3 设置模式。 按 [ 基板 ] 按钮，打开“高度校正”画面之后，输入“备注”并设置“模式” 。 ‧ 使用 1 点测量时，设置为“局部主” 。 ‧ 使用 2 点测量再平均时，需创建 2 行数据，第 1 行设置为“局部主” ，第 2 行设置为“局部次” 。 模式 高度校正 6 3 4 5 66552-N7-00 4 输入标记号码。 输入在 Step1 中设置的标记的号码。 5 输入 X、Y 坐标。 输入想要测量的 X、Y 坐…
5-68
5
8.高度校正功能 ( 选配 )
作为可选配置，本点胶机可以使用激光高度传感器进行高度校正。高度校正主要是校正以基板面为基准的点胶高
度与贴装高度。一般，与触摸式传感器配套使用校正点胶嘴的高度。
本章节，主要介绍使用高度校正时需进行的数据上的设置。
8.1 基板程序的设置
数据格式与 2 点局部基准标记的格式相同。下面，介绍高度校正数据的创建方法。

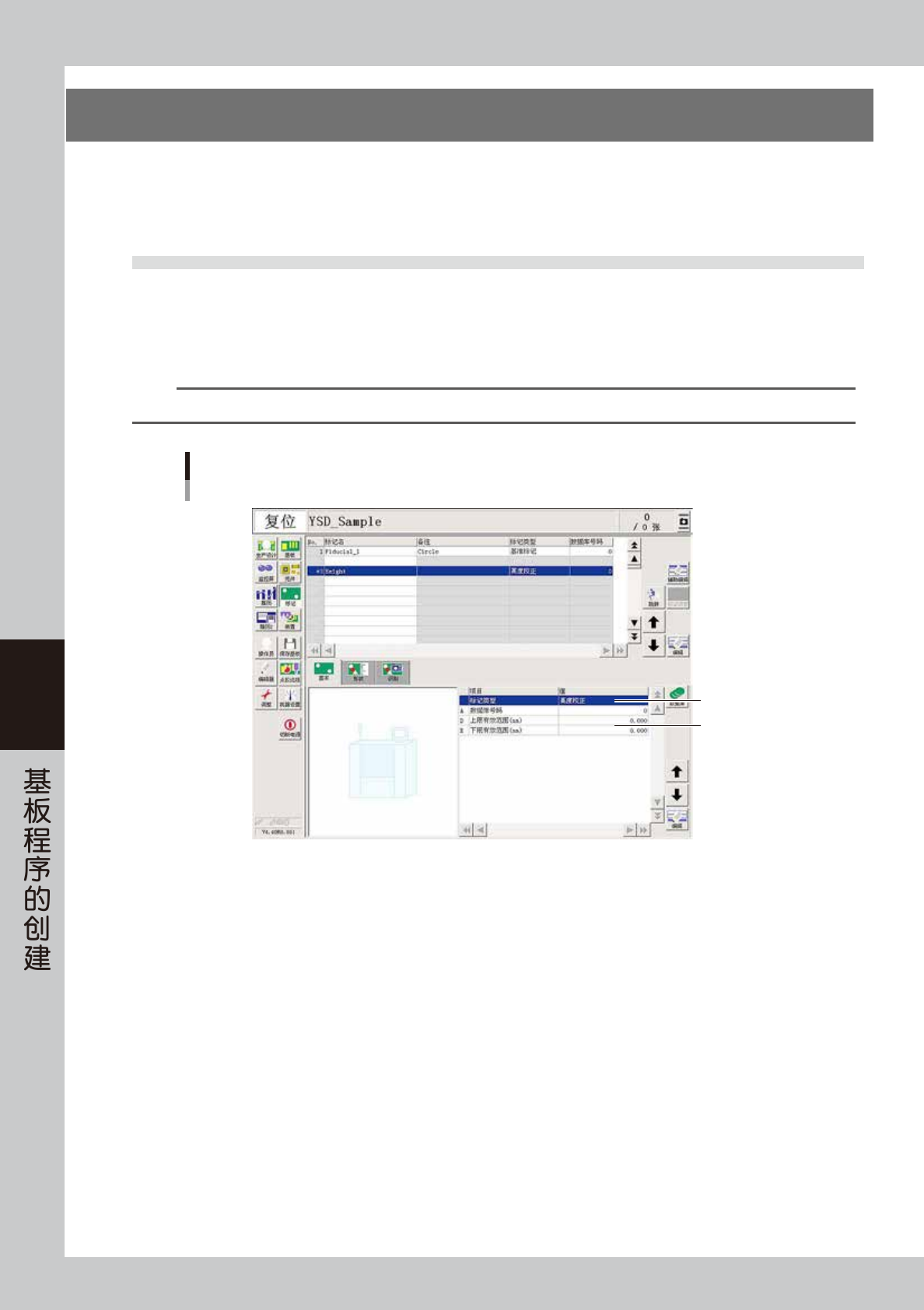

1
设置标记类型。
在“标记”画面选择“基本”选项卡，输入标记名之后，将标记类型设置为“高度校正”。
n
要点
将“标记类型”设置为“高度校正”时，[ 标记调整 ] 按钮会变为无效。
1
2
标记
高度校正
66551-N7-00
2
设置上下限有效范围。
指定测得的结果在哪个范围以内为有效。向下为 +，向上为 -，以 mm 为单位输入。
5-69
5
3

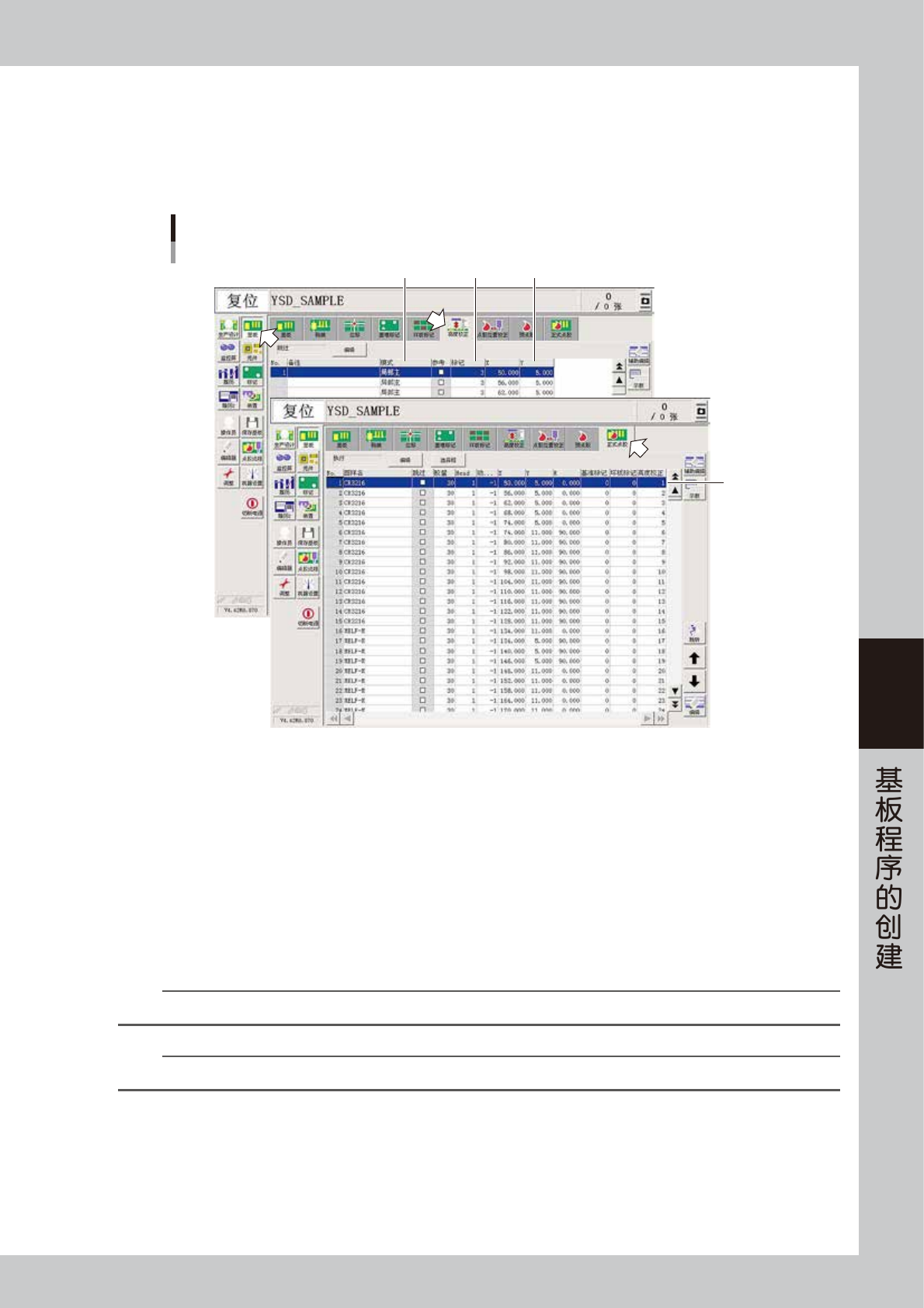

设置模式。
按 [ 基板 ] 按钮，打开“高度校正”画面之后，输入“备注”并设置“模式”。
‧
使用 1 点测量时，设置为“局部主”。
‧
使用 2 点测量再平均时，需创建 2 行数据，第 1 行设置为“局部主”，第 2 行设置为“局部次”。
模式
高度校正
6
3 4 5
66552-N7-00
4
输入标记号码。
输入在 Step1 中设置的标记的号码。
5
输入 X、Y 坐标。
输入想要测量的 X、Y 坐标。按 [ 示教 ] 按钮，也可以通过示教输入。如果在示教画面进行跟踪，会自动
测量该位置的高度并显示测量的结果。
6
输入高度校正的数据 No.。
选择“正式点胶”画面，在“高度校正”列中输入在“高度校正”画面中设置的数据 No.。
n
要点
使用 2 点测量再平均时，输入局部主的数据 No.。
n
要点
与局部基准标记一样，自动运行中机器会对测量过 1 次的数据记住其测量结果。因此，对 1 个数据只进行 1 次测量。
5-70
5
8.2 高度校正扩展
利用基板信息中的正式点胶数据进行高度校正扩展，可以自动创建高度校正数据。
下面，介绍进行高度校正扩展的方法。
c
注意
扩展之后的数据无法复原。建议在进行扩展之前先用另存为命令保存基板程序。
n
要点
‧
“高度校正”画面内的“标记”号码为默认设置 (0)，扩展之后，需重新输入。
‧
不支持 2 点高度校正。
‧
“高度校正”选项卡内已有信息存在时，从未使用的记录号开始按顺序扩展高度校正信息。
1
启动编辑器。
按“生产设计”画面的 [ 编辑器 ] 按钮，打开“编辑器”画面。
启动编辑器
按[编辑器]按钮
66553-N7-00
c
注意
正在编辑的文件无发进行高度校正扩展。
若需要进行高度校正扩展的基板程序正在编辑，必须先保存基板程序，再进行高度校正扩展。扩展完之后，再重新打开基板程序进
行编辑。
参考
关于编辑器画面的构成，请参阅后述第 7 章“1.2 编辑画面的构成”。
