2.2 自动跟踪
连续自动地跟踪数据的功能，称为自动跟踪功能。本功能可用于基板信息的各选项卡画面。在预点胶与正式点胶
信息中跟踪点胶位置。
1
固定基板。
将基板固定在传送轨上。
2
打开“正式点胶”画面，按 [ 示教 ] 按钮。
3
设置跟踪的条件。
设置“示教装置”、“速度”、“基准标记校正”。关于条件的设置，参考前述“2.1 跟踪功能”。
4
指定数据的起始行。
选择需要跟踪的数据行。
5
确认安全。
如果进行自动跟踪，示教装置就会移动。务必确认身体的任何一部分没有进入示教装置的可动范围内。
6
按 [ 自动跟踪 ] 按钮。
按住 [ 自动跟踪 ] 按钮，再按 [ 向后跟踪 ] 按钮，则从 Step4 中选择的数据行开始向后跟踪。
中途需要中断跟踪时，按 [ 自动跟踪 ] 按钮。
按住 [ 自动跟踪 ] 按钮，再按 [ 向前跟踪 ] 按钮，则从 Step4 中选择的数据行开始向前跟踪。
中途需要中断跟踪时，按 [ 自动跟踪 ] 按钮。

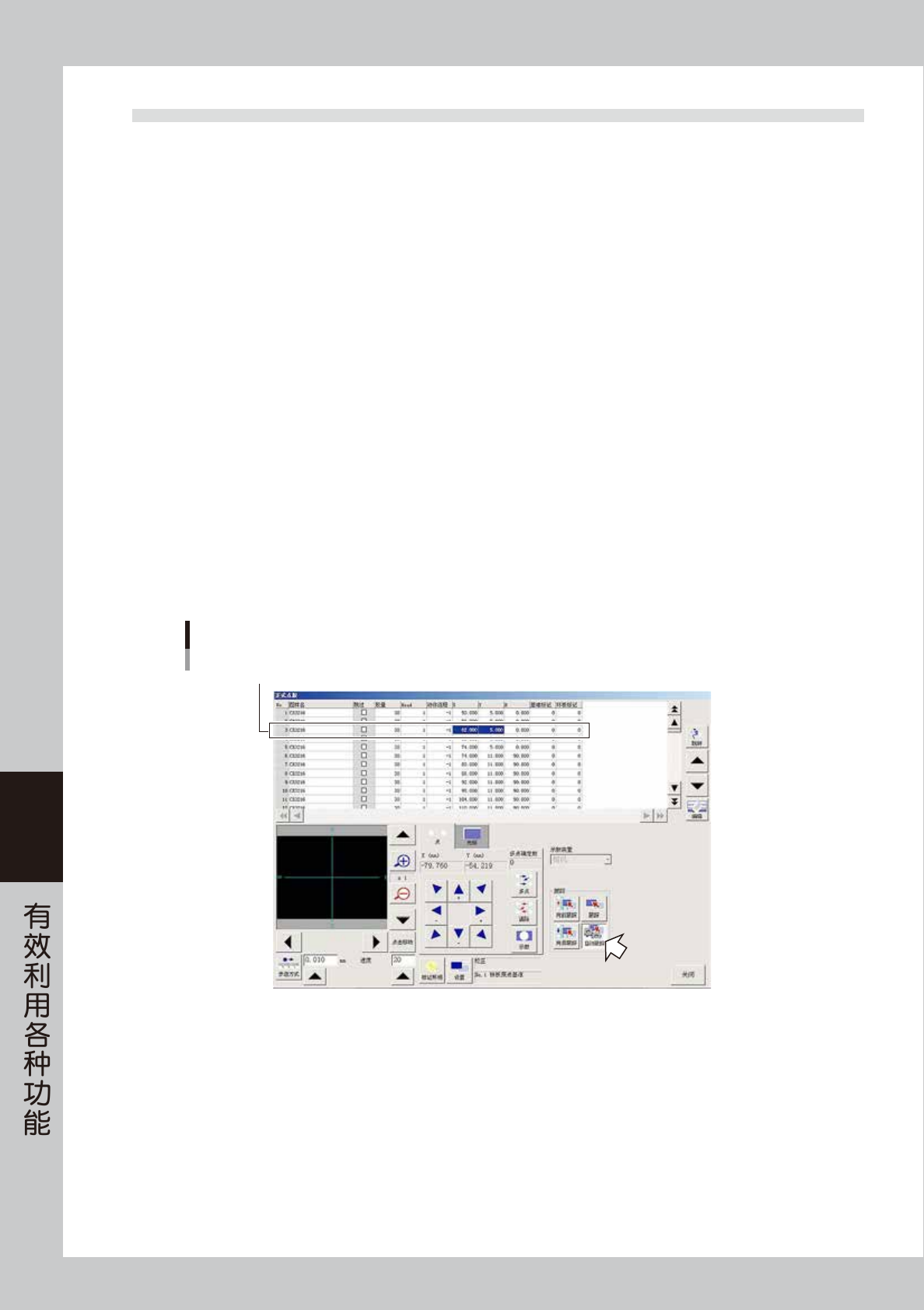

进行自动跟踪
选择需要自动跟踪的数据行
66606-N7-00
6-7
6
2.3 示教
示教是使用相机、点胶头等示教装置，求取 X、Y 坐标值的功能。示教输入方法有“点示教”和“光标示教”。
2.3.1 点示教
点示教有“单点输入”和“多点输入”2 种。使用“单点输入”时，自动输入示教得到的坐标值。使用“多点输入”
时，自动输入示教后多点的中心坐标值。
1
固定基板。
将基板固定在传送轨上。
2
设置示教条件。
设置“示教装置”、“速度”、“基准标记校正”。关于条件的设置，参考本章前述“2.1 跟踪功能”。
3
选择需要进行示教的数据行。
4
使示教装置移到目标位置。
使用箭头按钮，使在 Step2 中设置的示教装置移到目标位置。此时，务必确认身体的任何一部分
没有进入示教装置的可动范围内。

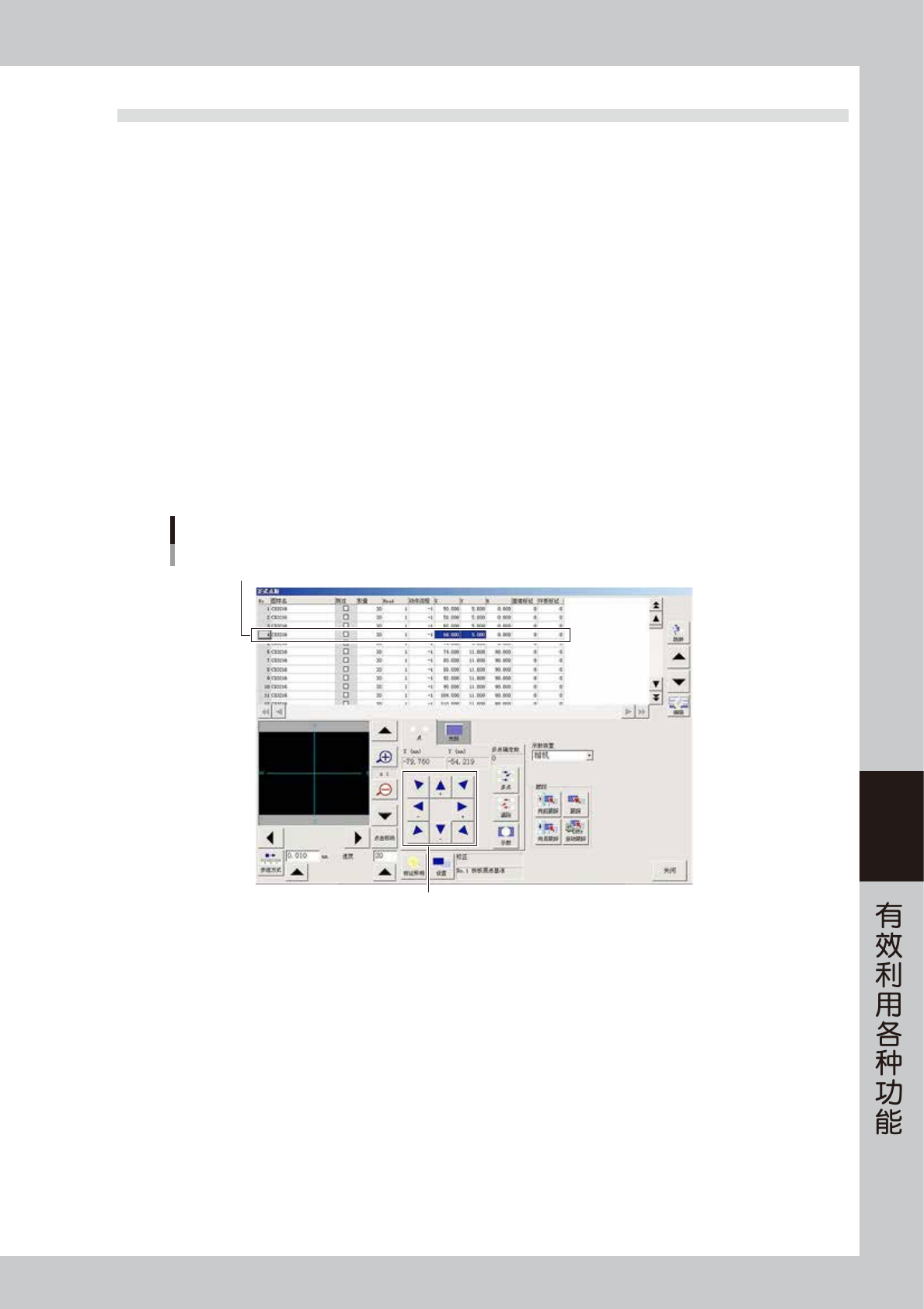

移动示教装置
选择需要示教的数据行
操作箭头按钮使示教装置移到目标位置
66607-N7-00
6-8
6
5
调节标记照明。
如果图像显示区中没有显示目标物时，按 [ 标记照明 ] 按钮，调节照明级别。
打开“标记照明”画面
66608-N7-00
外圈照明级别与内圈照明级别为 OFF 或 0 时，改为 +4，确认图像显示区中的目标物或标记。
同轴照明设置为 0。

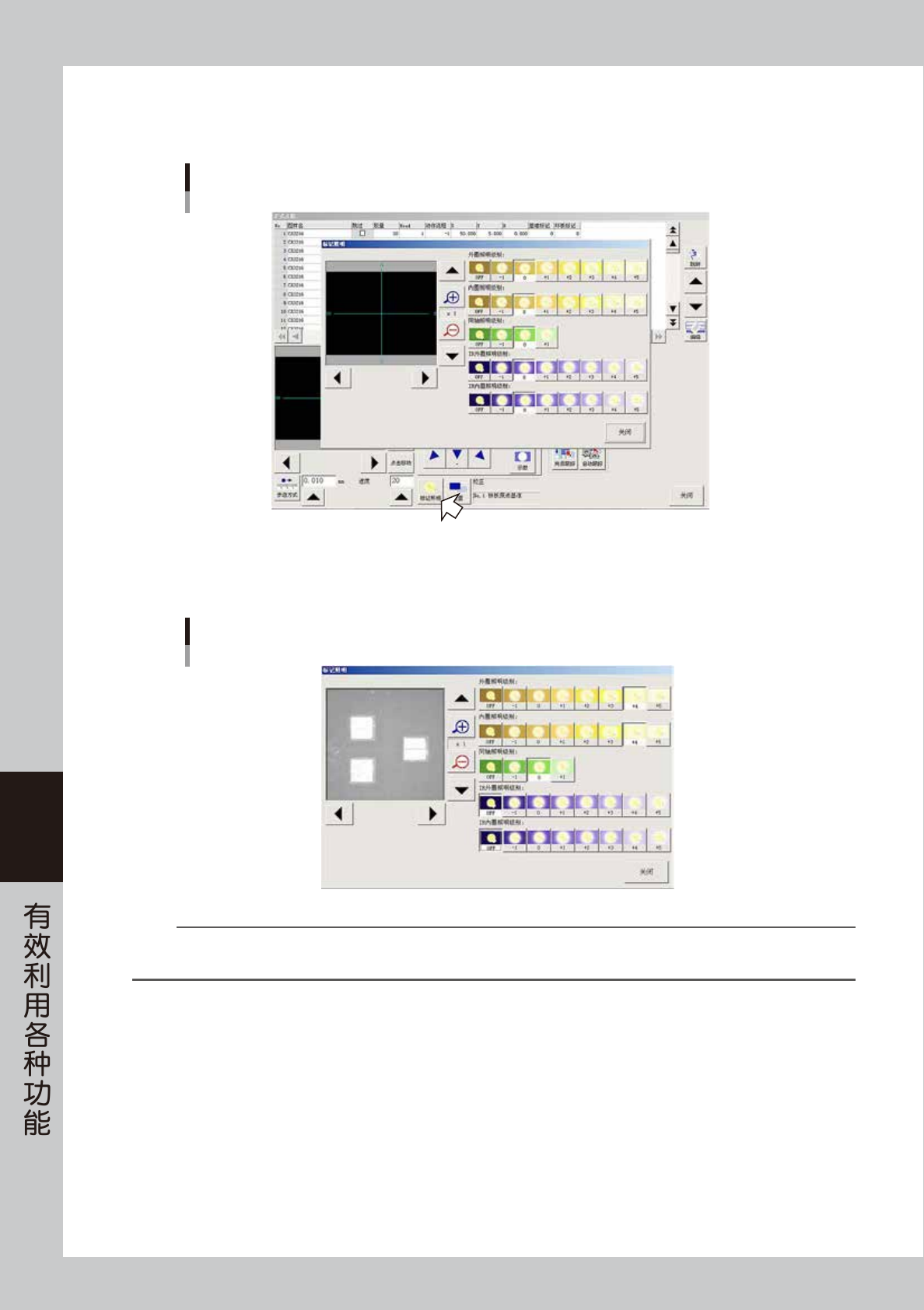

照明级别的调整
66609-N7-00
参考
照明有“外圈照明级别”、“内圈照明级别”、“同轴照明级别”3 种。“外圈照明级别”、“内圈照明级别”、“同轴照明级别”用于表
面平坦、有厚度的焊盘。照度在 -1 〜 +5 之间设置。边观察图像显示区，边调节亮度直至能清晰地看见焊盘。
