6-14 6 5. 用上述方法使用示教框框住焊盘或标记。 示教框大小 焊盘时 示教框 标记时 焊盘 标记 65604-N7-00 8 按[示 教]按 钮 。 按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
6-13
6
3. 按 [ 右下移动 ] 按钮。
按该按钮，图像显示区中的红框右侧与下侧变粗，可以左上角为基准点移动变粗的边框。按箭头按钮，
移动边框。此外，将光标对准变粗的边框，光标形状发生变化之后，按住鼠标左键移动鼠标，也可以
拉动边框。
示教框
右下移动
示教窗口基点
图样
示教框基准点
焊盘
66613-N7-00
4. 按 [ 整体移动 ] 按钮。
按该按钮，图像显示区中的红框上下左右都变粗。按箭头按钮，可以移动红框。此外，将光标对准粗
红框的中心，光标形状发生变化之后，按住鼠标左键移动鼠标，也可以移动红框。
示教框
整体移动
示教窗口
图样
示教框
焊盘
66614-N7-00
6-14
6
5. 用上述方法使用示教框框住焊盘或标记。
示教框大小
焊盘时
示教框
标记时
焊盘 标记
65604-N7-00
8
按[示教]按钮。
按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
6-15
6
3.辅助编辑功能
辅助编辑功能是对选择的范围进行行编辑、查找与替换的功能。
3.1 切换至辅助编辑画面

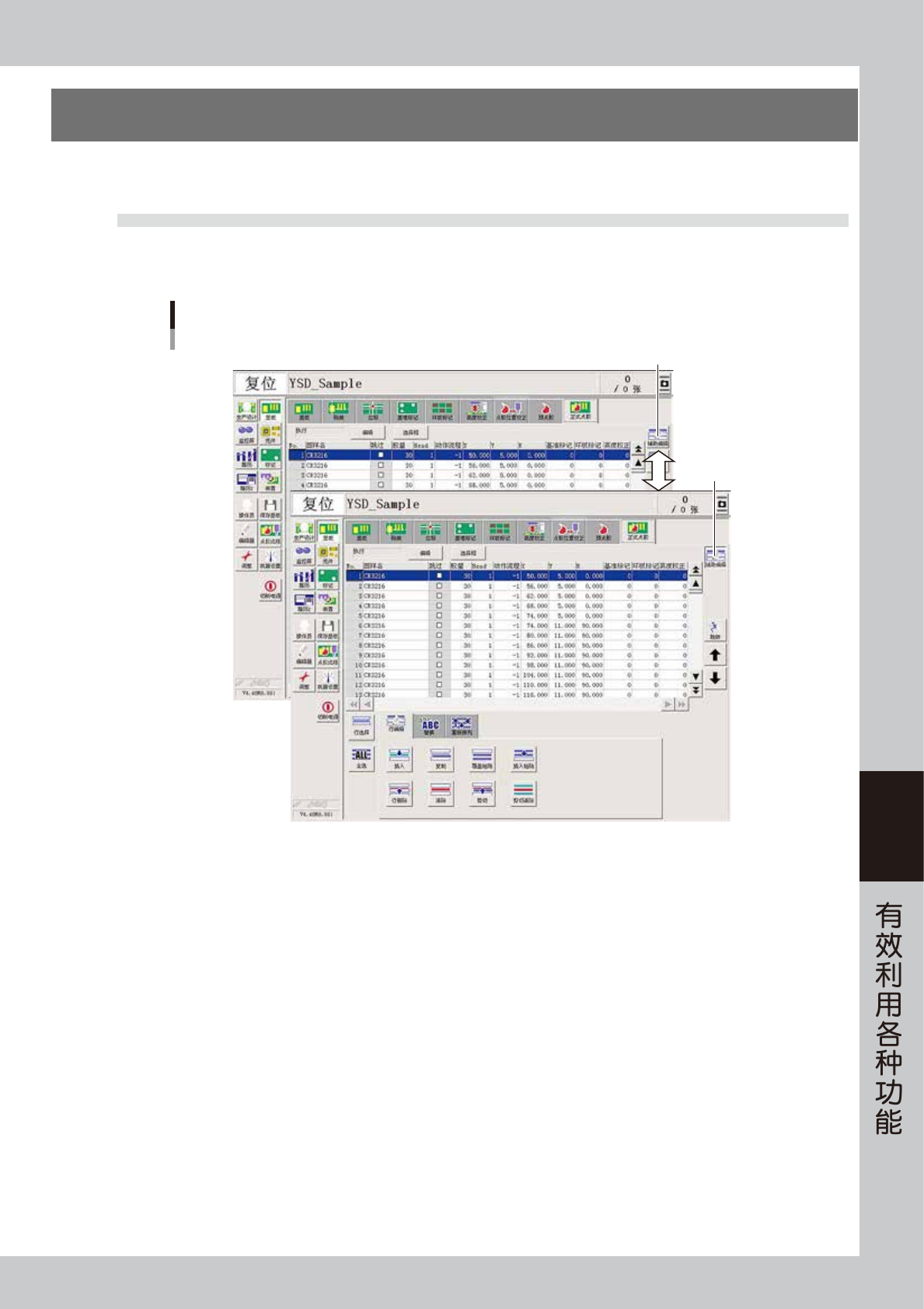

按画面右上方的 [ 辅助编辑 ] 按钮，将画面切换至编辑画面，显示查找、替换等选项卡。返回通常画面时，只需再
次按 [ 辅助编辑 ] 按钮即可。
[辅助编辑]按钮
按钮下沉
“辅助编辑”画面的切换
66615-N7-00
