6-24
6
5
确认测试的结果。
确认 Area 栏的值，此值将作为基准面积使用。

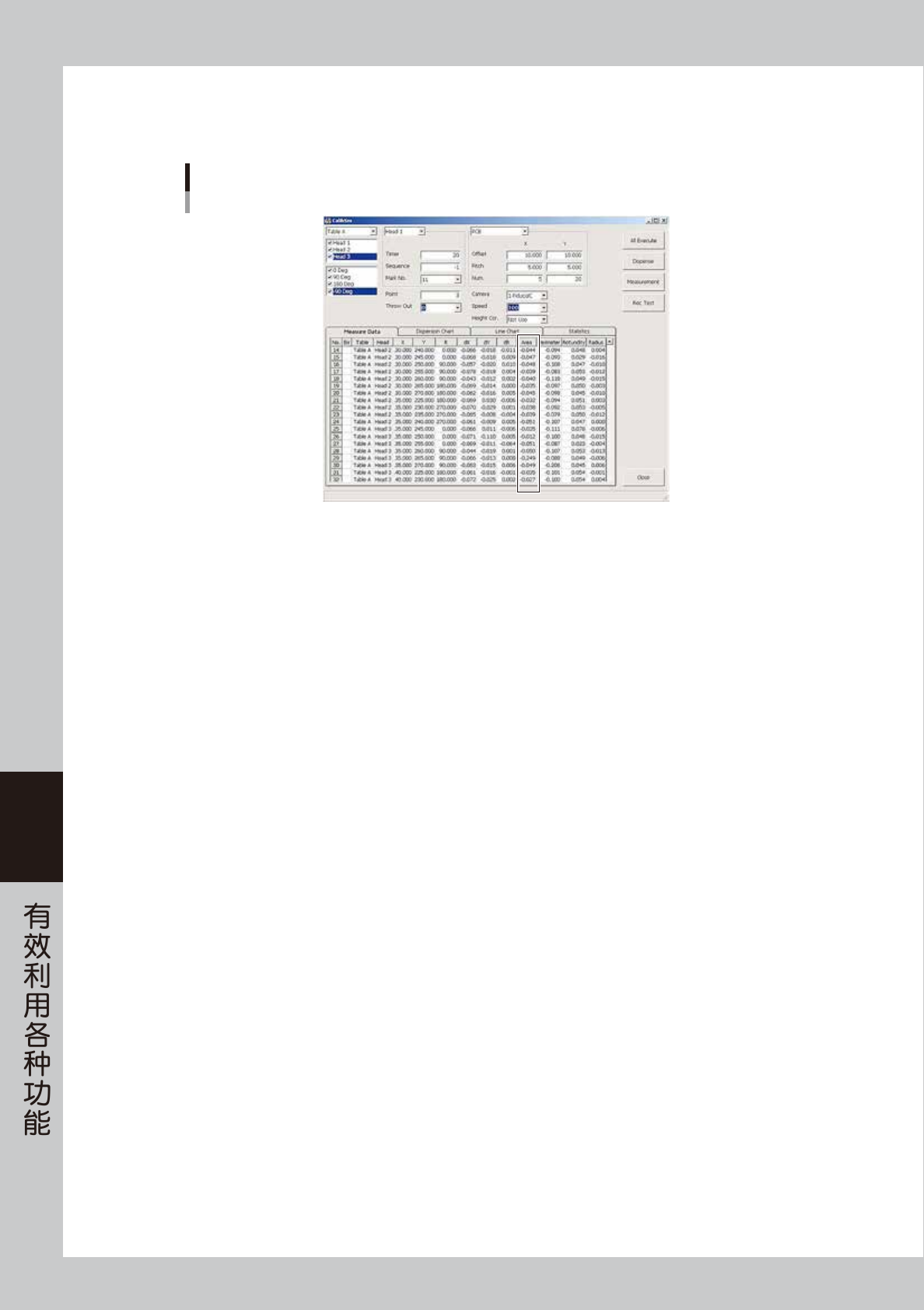

测试结果
66368-N7-00
dX、dY ：显示胶点的位置偏移量。
如果是在打点站上进行的点胶，偏移量会比较大。
dR ：显示胶点的倾斜程度。
如果是在打点站上进行的点胶，偏移量会比较大。
Area ：显示胶点的面积。
Perimeter ：显示胶点的周长。
Rotundity ：显示胶点的真圆度。
Radius ：显示胶点的半径。
6
进行调整。
如果测试的结果超出了规格值，可以目视检查所点的胶点，并用吐胶压力调节旋钮调节吐胶压力。
反复进行 Step4 〜 Step5 的操作直至测试的结果值进入规格值范围以内。
第 7 章 基板程序的编辑
目录
1. 利用编辑器编辑 7-1
1.1 编辑器的启动 7-1
1.2 编辑画面的构成 7-2
1.3 跳转功能 7-5
1.3.1 使用行号跳转 7-5
1.3.2 跳转到首行 7-6
1.3.3 跳转到末行 7-6
1.3.4 跳转 1 行 7-6
1.4 数据的复制、粘贴 7-7
1.5 查找、替换 7-9
1.5.1 查找 7-9
1.5.2 替换 7-11
1.6 用元件号码整理 7-13
1.7 数据的排序 7-14
2. 拼板位移 7-15
2.1 创建拼板位移数据 7-15
2.2 拼板位移的扩展、还原 7-18
2.2.1 拼板位移的扩展 7-18
2.2.2 拼板位移的还原 7-20
3. 操作基板文件 7-21
3.1 将 VIOS 保存为 YGX 7-21
3.2 将 YGX 保存为 VIOS 7-23
4. 点胶数据的添加与删除 7-25
4.1 添加点胶数据 7-25
4.2 删除点胶数据 7-27
7-1
7
1.利用编辑器编辑
使用编辑器可以编辑基板程序。
1.1 编辑器的启动
1
启动编辑器。
按 [ 编辑器 ] 按钮，启动编辑器。
2
选择需要编辑的基板。
1. 选择“文件 (F)”菜单中的“打开基板程序 (O)”命令或点击工具栏中的 [ 打开基板程序 ] 按钮，
打开“选择基板”画面。
2. 选择文件的种类。
3. 选择基板，点击 [ 选择 ] 按钮。
基板程序被读入之后，显示编辑器画面。
选择基板
确认路径
选择文件的种类
66700-N7-00
