2.拼板位移
由多张相同基板拼合而成的基板称为拼板基板，形成拼板基板的每 1 个小板称为拼板。拼板位移，是对作为基准
的拼板反复进行位移，从而完成整张拼板基板的编辑。创建拼板基板程序时，如果使用位移功能，能有效地缩短
基板程序的创建时间。
拼板 拼板基板
如果使用位移功能，
只要编辑基准拼板的数据，
就能完成整张基板的程序
编辑。
位移概念
65700-N7-00
2.1 创建拼板位移数据
1
打开位移画面。

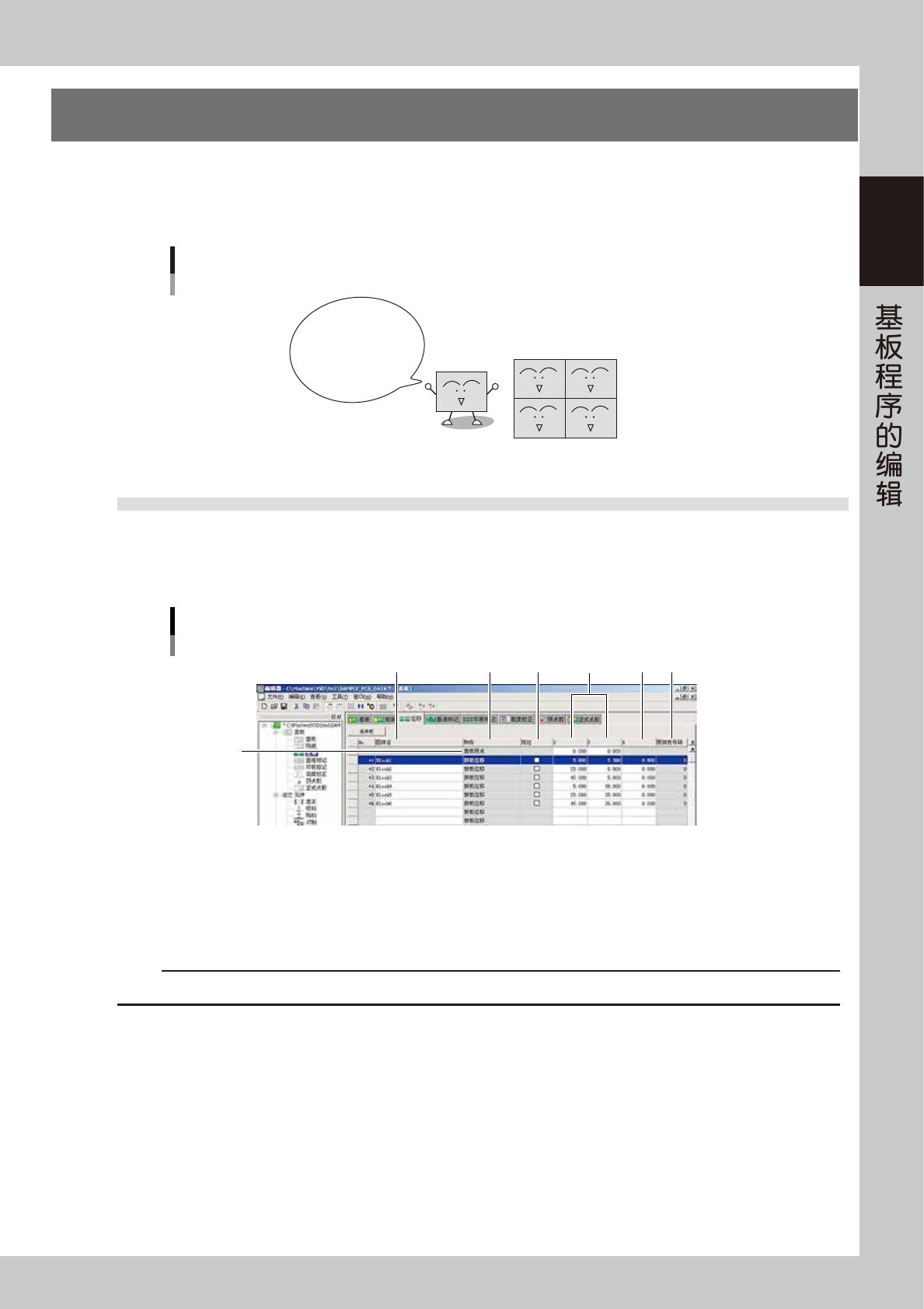

点击树形视图目录的“位移”图标或主视图中的“位移”选项卡，显示拼板位移信息。
拼板位移
2
1
3 4 5 6 7
66715-N7-00
1. 基板原点
输入基板原点的 XY 坐标。
2. 图样名
输入拼板名。
c
注意
输入名称时不能使用空格键，可以用下划线 ([_]) 代替。
3. 种类
第 1 行为“基板原点”、第 2 行以后为拼板位移 ( 无法更改 )。
7-16
7

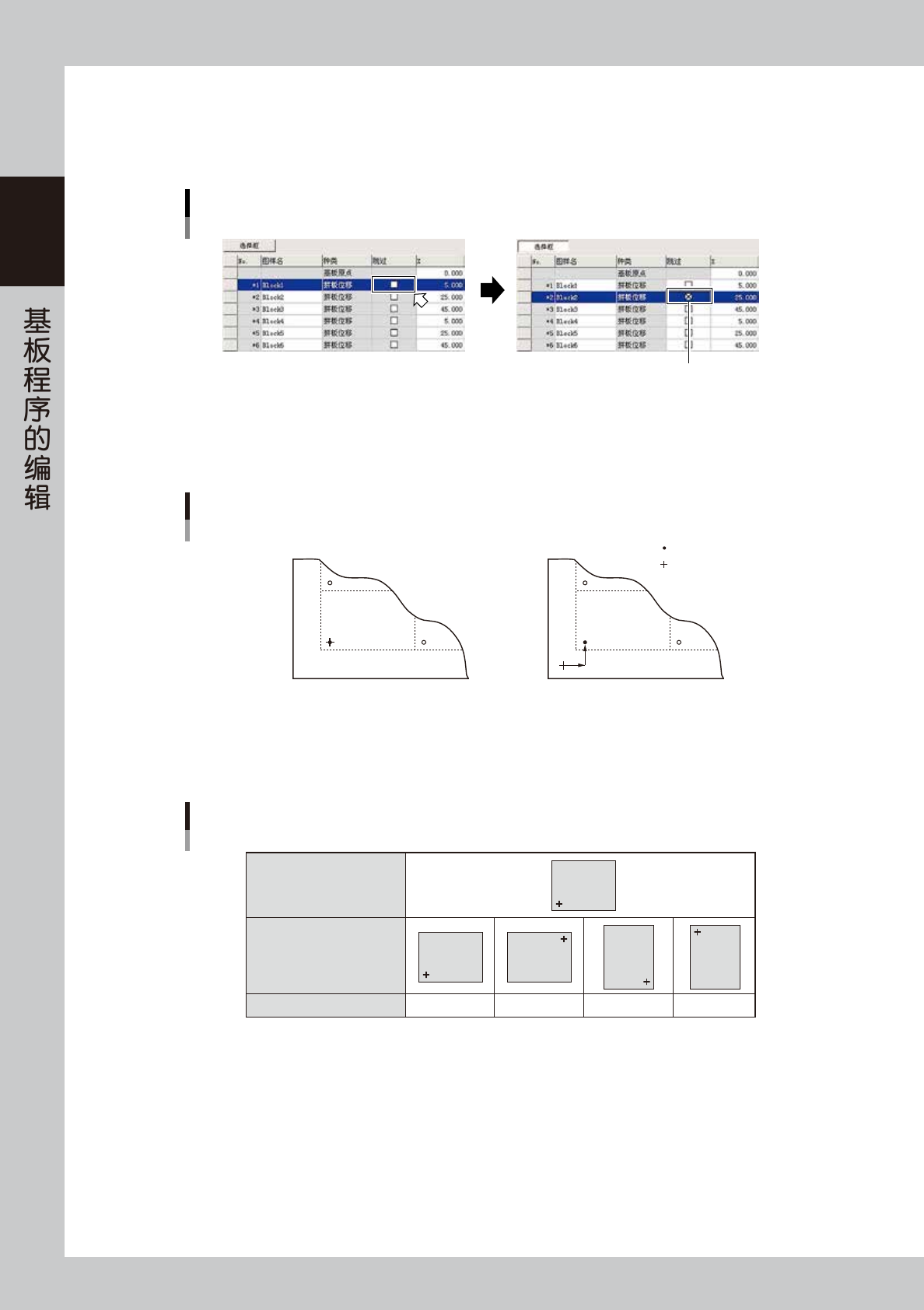

4. 跳过
设置想要跳过的项目。
若有不想贴装的拼板，需先点击 [ 选择框 ] 按钮，激活“跳过”栏之后，点击该拼板行的选择框。有选中记号的拼板不会被
点胶。
“跳过”的选择
选中记号
66704-N7-00
5. X、Y
在“X”、“Y”中设置以基板原点为基准的拼板位移的原点坐标。
一般，为了使基板原点和基准拼板的原点一致，将 XY 坐标设置为 (0.00、0.00)
X
Y
基板原点与基准拼板的原点一致时 基板原点与基准拼板的原点不一致时
基板原点
基准拼板的原点
XY数据
基板原点与基准拼板的原点
65701-N7-00
6. R
在基准拼板中输入 0.00。
基准拼板
(No.1拼板位移)
其它拼板
R
R 数据
0° 180° 90° -90°
拼板
拼板
拼板
拼板
拼板
65702-N7-00
7. 原拼板号码
进行拼板扩展 ( 有参考数据 ) 时，被扩展的各个拼板会自动被分配拼板号码，本栏显示该号码。有关拼板扩展 ( 有参考数据 )，
请参照本章后述“2.2.1拼板位移的扩展”。
2
设置基准拼板的位移信息。
距离基板原点最近的拼板称为“基准拼板”。基准拼板的信息必须最先登录在位移信息中。
7-17
7
3

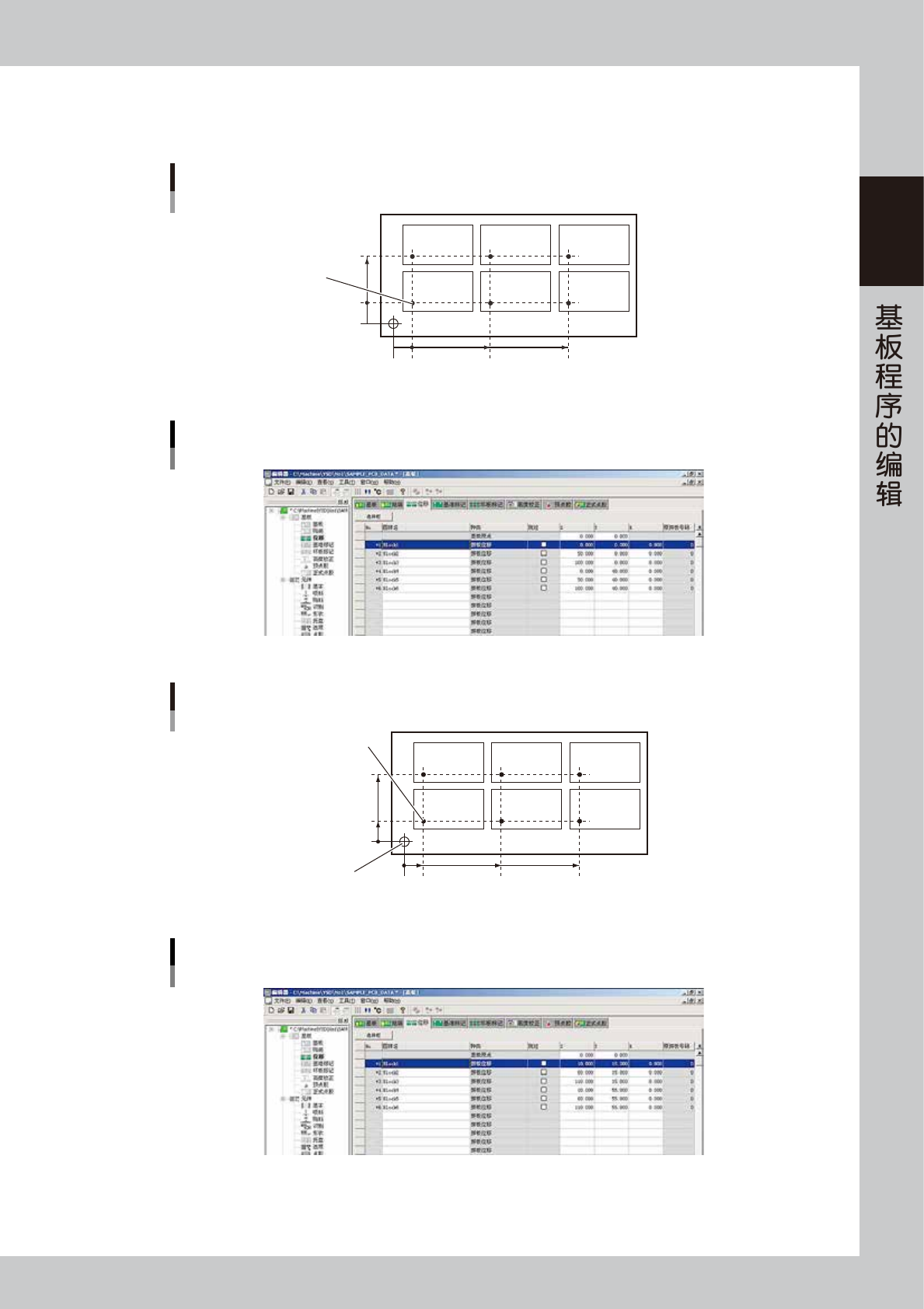

登录其它拼板的信息。
在第 2 行以后的行中，登录其它拼板的位移信息。
0-5
0
-5
40
50 100
以基板原点与基准拼板原点一致时为例
基板原点
基准拼板原点
拼板 1 拼板 2 拼板 3
拼板 4 拼板 5 拼板 6
65703-N7-00
基板原点与基准拼板原点一致时的“位移”画面
66717-N7-00
100
15
55
60 110
拼板 1 拼板 2 拼板 3
拼板 4 拼板 5 拼板 6
以基板原点与基准拼板原点不一致时为例
基板原点
基准拼板原点
0
65704-N7-00
基板原点与基准拼板原点不一致时的“位移”画面
66718-N7-00
