2-1
2
作业前
原则上，维护保养作业必须在切断主电源的状态下进行。
但，根据作业内容也有不得不接通电源在紧急停机状态下进行的作业。
此时，务必确认安全并按下紧急停机按钮后操作。
此外，根据作业内容，需要移动轴和确认运行动作时，接通电源后再操作。
此时，务必确认安全后再操作。
启动机器时，必须满足下述条件。
■ 运行条件
1.已达到了适当的供给气压。
2.安全盖已全部关闭。
3.点胶嘴、其它装备已在正常状态下安装完毕。
2-2
2
1.点胶嘴的清洁
1.1 点胶头吐胶状态的检查
下面，介绍使点胶头吐胶之后检查点胶嘴的状态的方法。
1
按 [ 更换胶筒 ] 按钮。
按生产设计画面的 [ 更换胶筒 ] 按钮，打开如右图
所示的画面。
2
移动点胶头。
按 [ 移至更换位置 ] 按钮，使点胶头移至更换位置，
或使点胶机紧急停机之后，打开安全盖，用手将点
胶头移动到更换位置。
56200-N7-00
e
3
打开安全盖。
1. 按紧急停机按钮之后，打开安全盖。
2. 准备点胶头吐胶时接胶用的无尘布。
4
检查吐胶的状态。
1. 用无尘布接在点胶头的下方之后，按吐胶分组
框中对应的点胶头的按钮。
2. 检查贴片胶是否顺利地从点胶头吐出。
‧
更换过点胶头或胶筒时，为排出筒内的空气，
需较长时间地排气。
‧
使用 Type111、112、114 以及类似的点胶嘴时，
必须使吐出的贴片胶长超过 10cm。
‧
除此之外的孔径较大的点胶嘴，则必须使吐出
的贴片胶长 5cm 左右。
55200-N7-00
■ 吐胶状态不良时，需确认下列内容。
· 点胶嘴是否有脏污或被堵塞
· 吐胶压力
· 胶筒适配器的固定状态
· 点胶嘴的安装状态
· 加热器的温度
· 贴片胶的制造时间
· 是否是已用过多次的旧贴片胶
5
结束操作。
按 [ 关闭 ] 按钮，关闭更换胶筒画面。
更换胶筒画面
Step 1
检查吐胶的状态
Step 4
贴片胶
无尘布
2-3
2

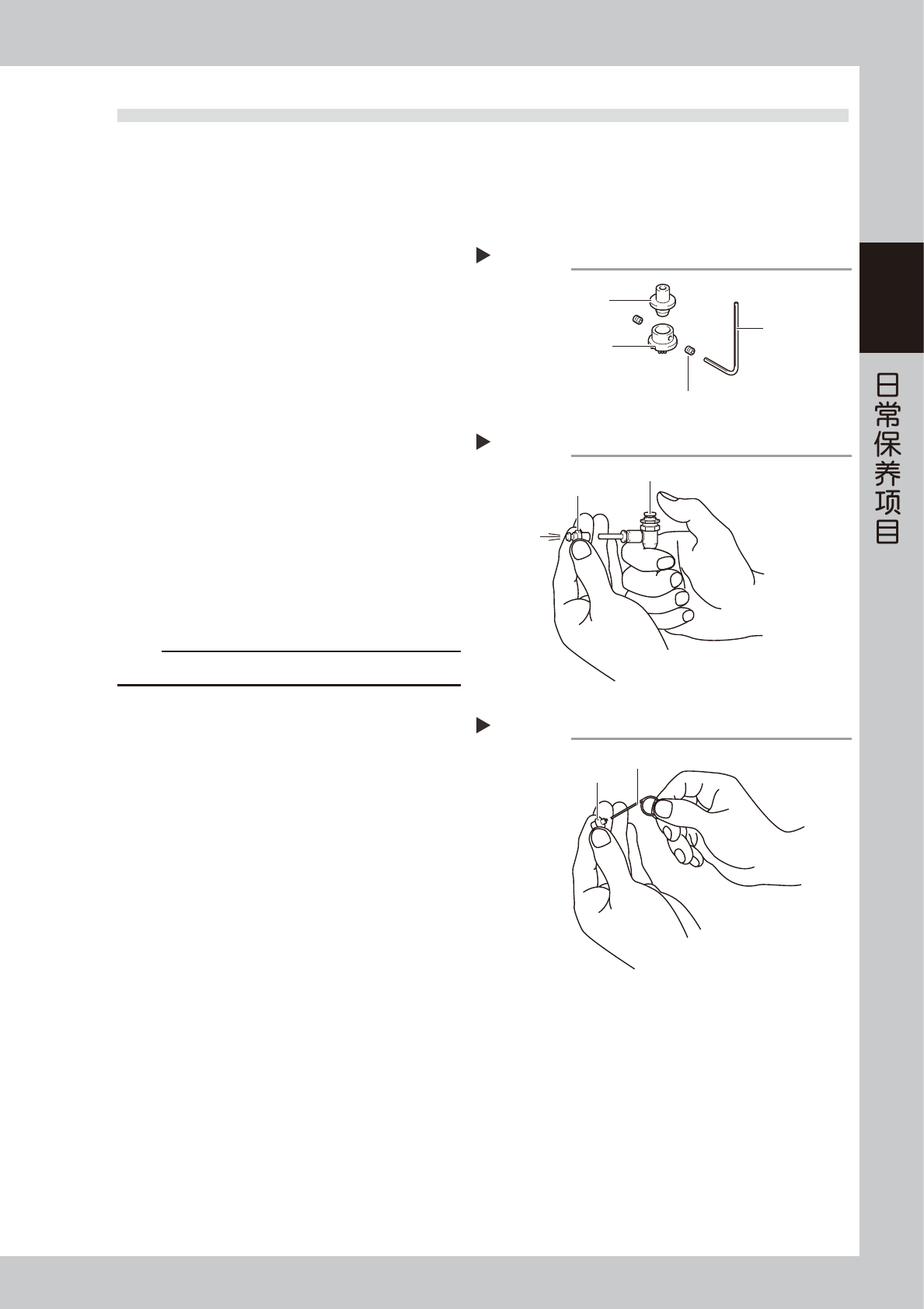

1.2 点胶嘴的清洁
如果点胶嘴前端粘附有贴片胶或焊锡膏，会无法正常进行点胶。因此，为保证正常生产，务必对各个点胶嘴进行
日常点检与清洁。
e
1
拆卸点胶嘴。
按下紧急停机按钮之后，打开安全盖。拆下点胶嘴。
2
从点胶嘴接头上拆卸点胶嘴。
1. 用喷气工具，吹除点胶嘴内的贴片胶等脏污。
2. 用六角扳手从点胶嘴接头上拆下点胶嘴。
3. 将无尘纸搓成纸捻状后，擦拭点胶嘴与点胶嘴
接头内残留的贴片胶等。
55201-N7-00
3
用喷气工具吹除贴片胶。
1. 用丙酮等溶剂清洗点胶嘴接头之后，用喷气工
具进行喷气清洁。
2. 按照相同的步骤，清洁点胶嘴。
3. 将无尘纸搓成纸捻状后，擦拭点胶嘴与点胶嘴
接头。
55202-N7-00
4
清洁点胶嘴孔。
1. 选用适合点胶嘴孔径用的穿孔针清洁点胶嘴的
细孔。
c
注意
注意不要损伤点胶嘴的孔内壁。
2. 再用喷气工具进行喷气清洁。
3. 目视检查点胶嘴接头与点胶嘴的细孔内是否还
残留有贴片胶等脏污。
55203-N7-00
■ 使用超声波清洗器时的注意事项
‧使用超声波清洗器可以快速洗净粘附在点胶嘴上的贴
片胶等脏污。但，清洗之后，务必目视检查是否已经
完全清洗干净了。
‧如果不先将点胶嘴内的贴片胶完全擦除之后再放入超
声波清洗器中清洗，贴片胶与清洗溶剂发生化学反应，
凝固在点胶嘴内壁，会导致点胶嘴被堵塞。
拆卸点胶嘴
Step 2
六角扳手
点胶嘴
点胶嘴接头
固定螺丝
对点胶嘴接头进行喷气
Step 3
喷气工具
点胶嘴接头
清洁点胶嘴孔
Step 4
穿孔针
点胶嘴
