3-9 3 4. 1 年 4.1 W 轴的清洁与加油 4.1.1 W 轴滚珠丝杆的清洁与加油 1 将传送宽度调至最大宽度。 按生产设计画面的 [ 传送宽度 ] 按钮，选择“最大 宽度”之后，按 [OK] 按钮。 e 2 按紧急停机按钮。 为保障作业安全， 务必将点胶机置于紧急停机状态。 3 擦拭滚珠丝杆。 用无尘纸 ( 清洁室用 ) 等擦去滚珠丝杆上的脏污润 滑油和尘屑。 55314-N7-00 c 注意 仔细擦拭包括螺旋沟…
3-8
3
3.6 个月

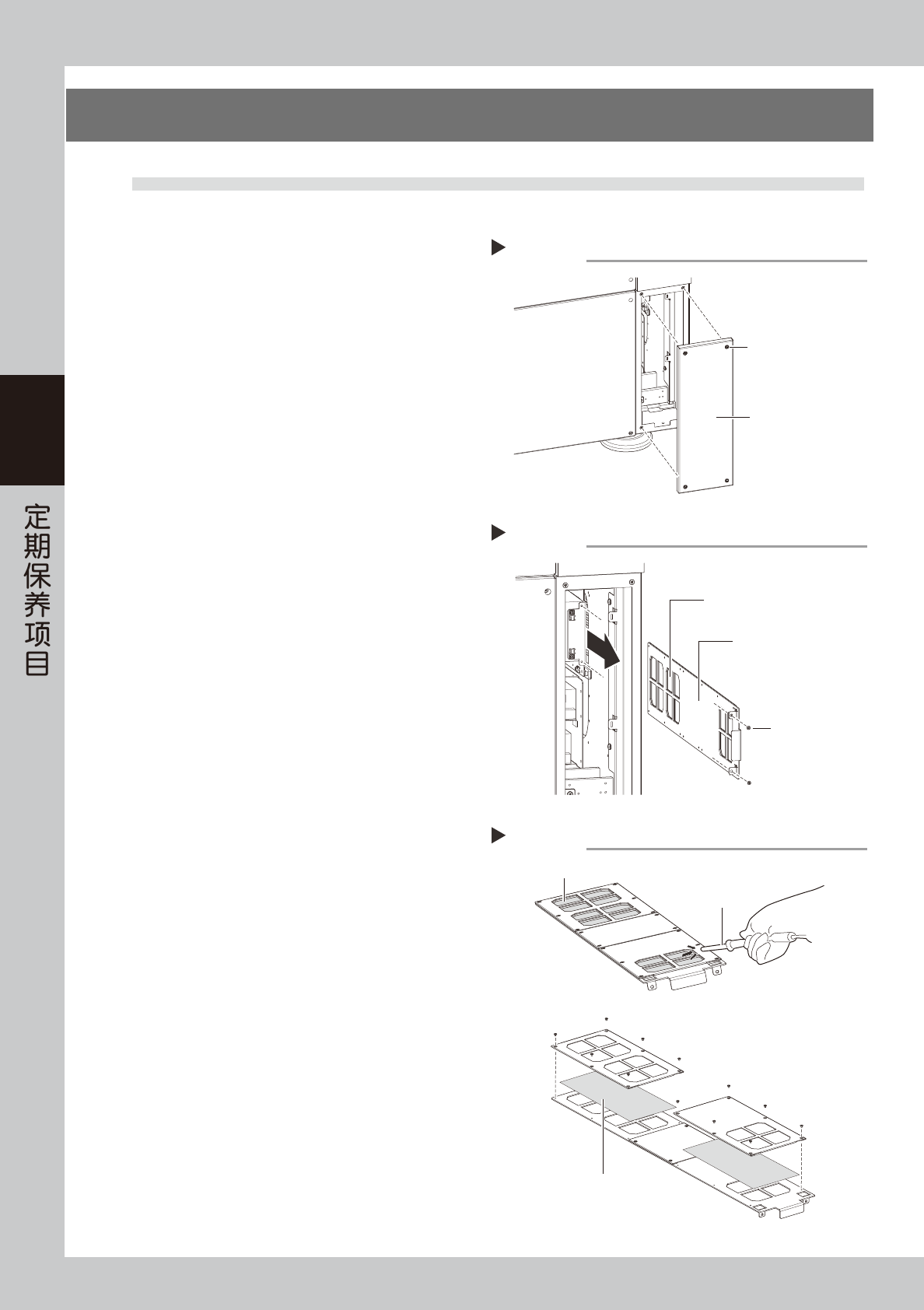

3.1 底座部过滤网的清洁
1
关闭点胶机的电源。
退出软件程序，将点胶机的电源主控开关旋至
OFF。
2
拆卸盖板。
1. 面向点胶机背面，用十字螺丝刀拆下右侧盖板
的固定螺钉。
2. 取下盖板。
55311-N7-00
3
拆卸过滤网组件。
1. 用十字螺丝刀拆下固定过滤网组件的 2 颗螺钉。
2. 抽出过滤网组件。
55312-N7-00
4
清洁过滤网组件。
1. 用吸尘工具 ( 选购件 ) 或小型吸尘器吸取过滤
网上积存的灰尘。
2. 如果过滤网没有破损，清洁之后，进入 Step6。
55313-N7-00
5
更换过滤网。
如果过滤网上的脏污无法完全清除，或过滤网已破
损，必须换上新的过滤网。
如右图所示，用十字螺丝刀拆下过滤网夹板的螺钉，
换上新的过滤网。
6
将过滤网组件装回原位。
按照 Step2 〜 Step3 的相反步骤安装过滤网组件。
拆卸盖板
Step 2
背面右侧盖板
盖板固定螺钉
拆卸过滤网组件
Step 3
过滤网
过滤网组件
固定螺钉
清洁、更换过滤网
Step 4, 5
过滤网
更换过滤网时
吸尘工具(选购件)
或小型吸尘器
过滤网
3-9
3
4.1 年

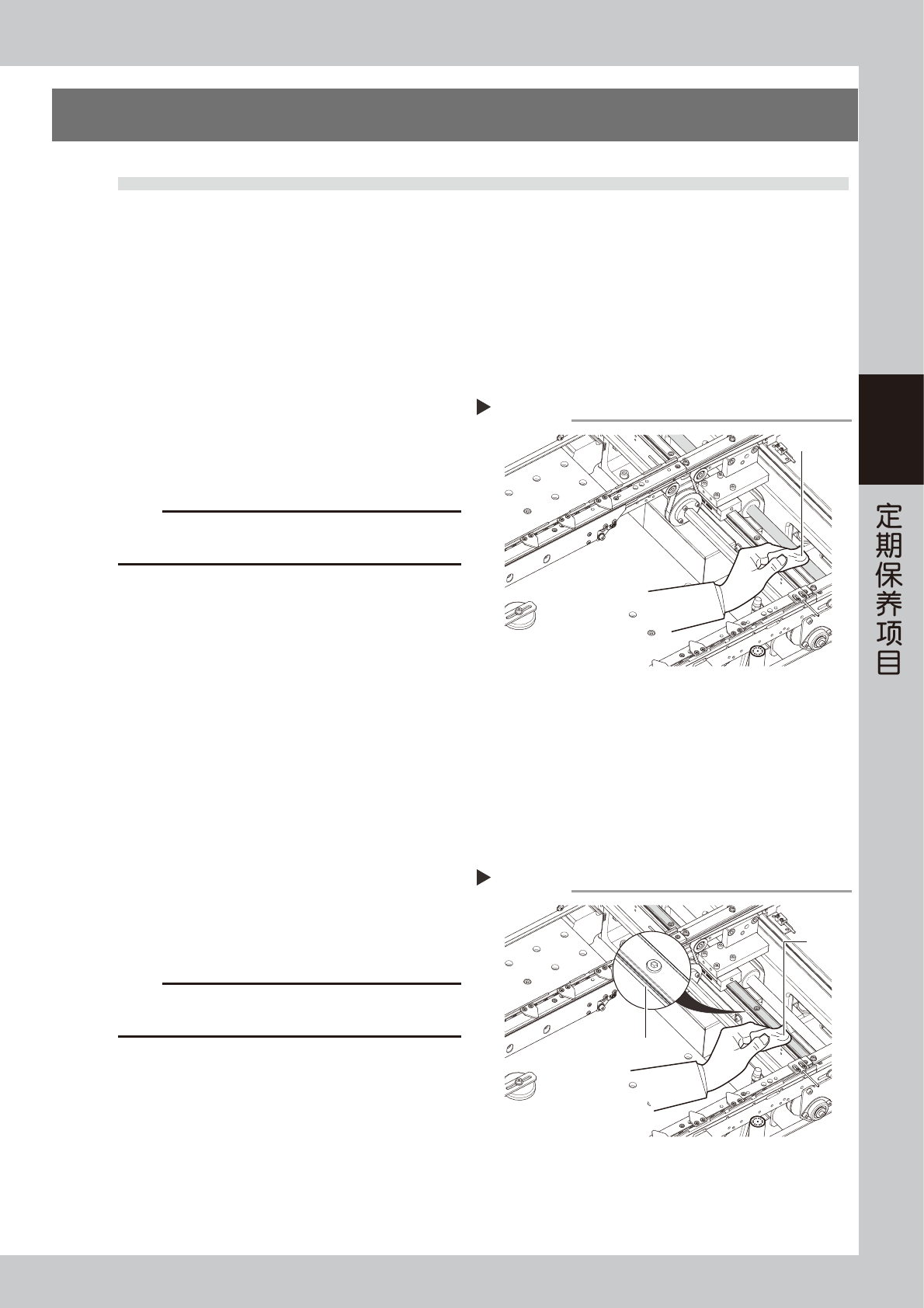

4.1 W 轴的清洁与加油
4.1.1 W 轴滚珠丝杆的清洁与加油
1
将传送宽度调至最大宽度。
按生产设计画面的 [ 传送宽度 ] 按钮，选择“最大
宽度”之后，按 [OK] 按钮。
e
2
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
3
擦拭滚珠丝杆。
用无尘纸 ( 清洁室用 ) 等擦去滚珠丝杆上的脏污润
滑油和尘屑。
55314-N7-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
4
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在滚珠丝
杆的表面与螺旋沟槽部。
4.1.2 W 轴导轨的清洁与加油
1
将传送宽度调至最大宽度。
按生产设计画面的 [ 传送宽度 ] 按钮，选择“最大
宽度”之后，按 [OK] 按钮。
e
2
按紧急停机按钮。
为保障作业安全，务必将点胶机置于紧急停机状态。
3
擦拭导轨。
用无尘纸 ( 清洁室用 ) 等擦去导轨上的脏污润滑油
和尘屑。
55315-N7-00
c
注意
仔细擦拭包括移动沟槽部在内的导轨全杆，并确认没有尘屑
残留。
4
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在导轨的
表面与移动沟槽部。
擦拭W轴的滚珠丝杆
Step 3
无尘纸
擦拭W轴的导轨
Step 3
无尘纸
移动沟槽部
3-10
3

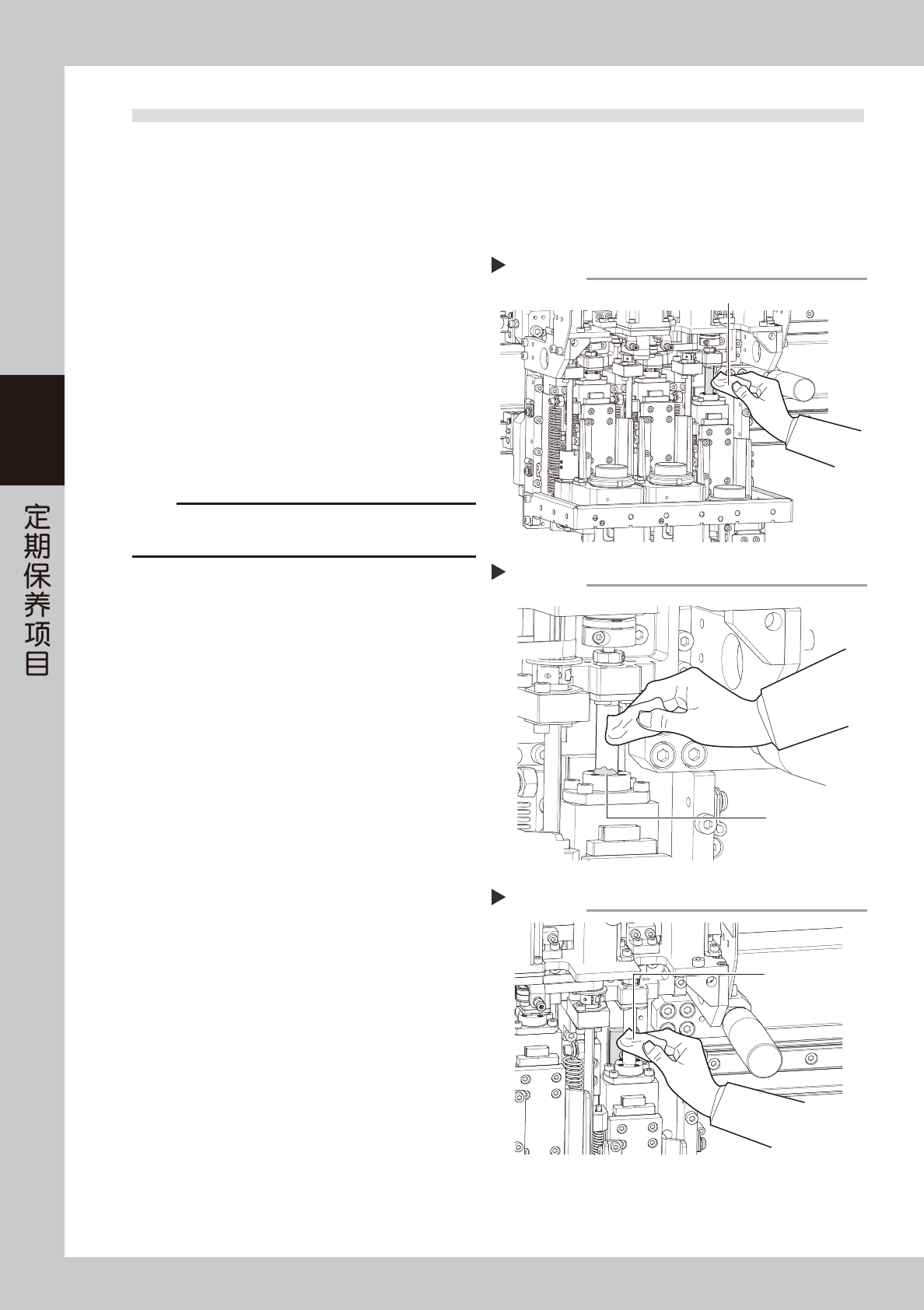

4.2 Z 轴的清洁与加油
4.2.1 Z 轴滚珠丝杆、花键轴、导轨的清洁与加油
1
移动点胶头。
1. 按“生产设计”画面的 [ 更换胶筒 ] 按钮，打
开“更换胶筒”对话框。
2. 按 [ 移至更换位置 ] 按钮，使点胶头移动。
e
3. 按紧急停机按钮，将点胶机置于紧急停机状态
之后，打开安全盖。
2
擦拭滚珠丝杆与花键轴。
‧
滚珠丝杆
降下 Z 轴之后，用无尘纸擦拭滚珠丝杆。
‧
花键轴
用无尘纸擦拭各点胶头的花键轴。
55316-N7-00
c
注意
仔细擦拭包括螺旋沟槽部在内的滚珠丝杆全杆，并确认没有
尘屑残留。
3
涂抹润滑油。
‧
滚珠丝杆
用手指将润滑油涂抹在滚珠丝杆全杆。
‧
花键轴
用手指蘸上润滑油，在各点胶头的花键轴整个轴杆
上涂抹薄薄一层。
4
擦去多余的润滑油。
用手上下移动点胶头数次之后，擦去堆积在螺母处
的多余润滑油。
55317-N7-00
5
擦拭导轨并涂抹润滑油。
按照相同的步骤，继续擦拭导轨并涂抹润滑油。
55318-N7-00
擦拭Z轴的滚珠丝杆
Step 2
无尘纸
擦去多余的润滑油
Step 4
堆积的多余润滑油
擦拭Z轴的导轨
Step 5
无尘纸
