 第 4 章 加油位置一览目录  1. 加油前的准备 4-1 1.1 润滑油 4-1 1.2 润滑油枪 4-1  2. 加油位置与加油频率 4-2 2.1 点胶头部 4-2 2.1.1 Z 轴导轨、滚珠丝杆与花键轴 4-2 2.2 X 轴部 4-3 2.2.1 X 轴导轨与滚珠丝杆 4-3 2.3 Y 轴部 4-4 2.3.1 Y 轴导轨与滚珠丝杆 4-4 2.4 基板传送部 4-5 2.4.1 W 轴导…

3-18

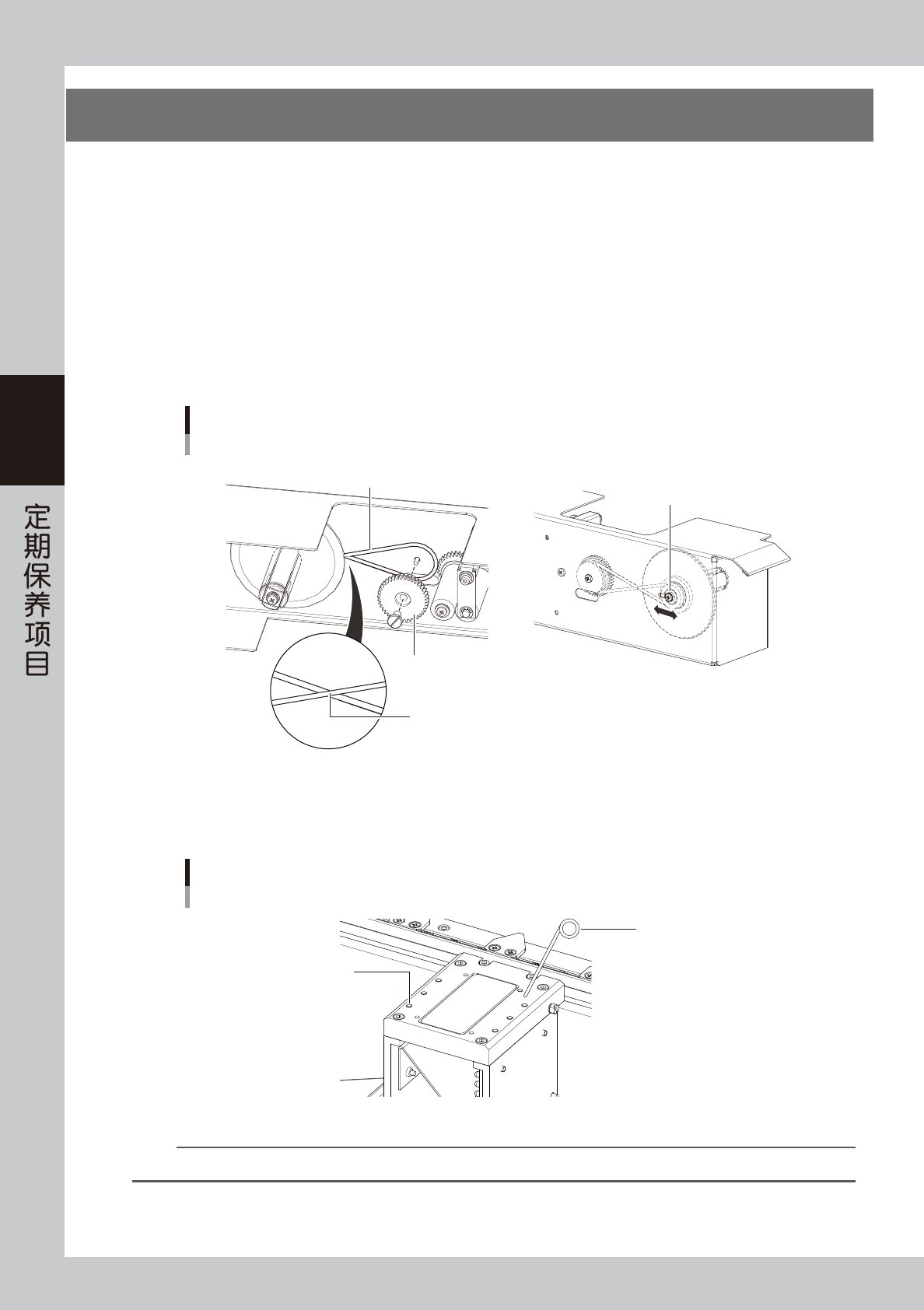

 5.打点站 ( 选配 ) 的保养

下面，介绍打点站的点检要点与保养方法。

进纸状态

检查驱动卷盘用的传动带是否有松弛变长或老化。

吸纸孔的状态

检查吸纸孔中是否粘附有尘屑或异物。

■驱动卷盘用的传动带

‧

如果传动带已松弛变长，必须调节张力。

‧

如果已老化时，需拆下齿轮，更换传动带。

驱动卷盘用的传动带

传动带张力调节螺钉

传动带

■ 更换 ■ 调节张力

齿轮

使齿轮上侧的传动带位于面上

55330-N7-10

■吸纸孔

‧

用穿孔针清洁吸纸孔。

吸纸孔

穿孔针

55331-N7-00

要点

需更换的零部件，请参阅随机附带的 Maintenance Parts List ( 维护保养部件一览表 )。

 第 4 章 加油位置一览

 1. 加油前的准备 4-1

1.1 润滑油 4-1

1.2 润滑油枪 4-1

 2. 加油位置与加油频率 4-2

2.1 点胶头部 4-2

2.1.1 Z 轴导轨、滚珠丝杆与花键轴 4-2

2.2 X 轴部 4-3

2.2.1 X 轴导轨与滚珠丝杆 4-3

2.3 Y 轴部 4-4

2.3.1 Y 轴导轨与滚珠丝杆 4-4

2.4 基板传送部 4-5

2.4.1 W 轴导轨、滚珠丝杆与六角轴 4-5

2.4.2 PU 轴滚珠导杆与滚珠丝杆 4-6

4-1

 1.加油前的准备

1.1 润滑油

加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。

注意

使用非指定的润滑油，可能会损坏机器。

加油位置导轨滚珠丝杆备注

轴

NSL

润滑油

NSL

润滑油

轴

NSL

润滑油

NSL

润滑油

轴

NSL

润滑油

NSL

润滑油点胶头花键轴也涂抹

NSL

润滑油

轴

NSL

润滑油

NSL

润滑油六角轴也涂抹

NSL

润滑油

轴－

NSL

润滑油滚珠导杆也涂抹

NSL

润滑油

1.2 润滑油枪

加润滑油时使用润滑油枪。请根据加油位置，选择适用的枪嘴。

润滑油枪

弯折型枪嘴

标准枪嘴

将枪嘴插入此处

55500-N7-00

注意
