4-1
4
1.加油前的准备
1.1 润滑油
加润滑油时，务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏机器。
加油位置 导轨 滚珠丝杆 备注
X
轴
NSL
润滑油
NSL
润滑油
Y
轴
NSL
润滑油
NSL
润滑油
Z
轴
NSL
润滑油
NSL
润滑油 点胶头花键轴也涂抹
NSL
润滑油
W
轴
NSL
润滑油
NSL
润滑油 六角轴也涂抹
NSL
润滑油
PU
轴 －
NSL
润滑油 滚珠导杆也涂抹
NSL
润滑油

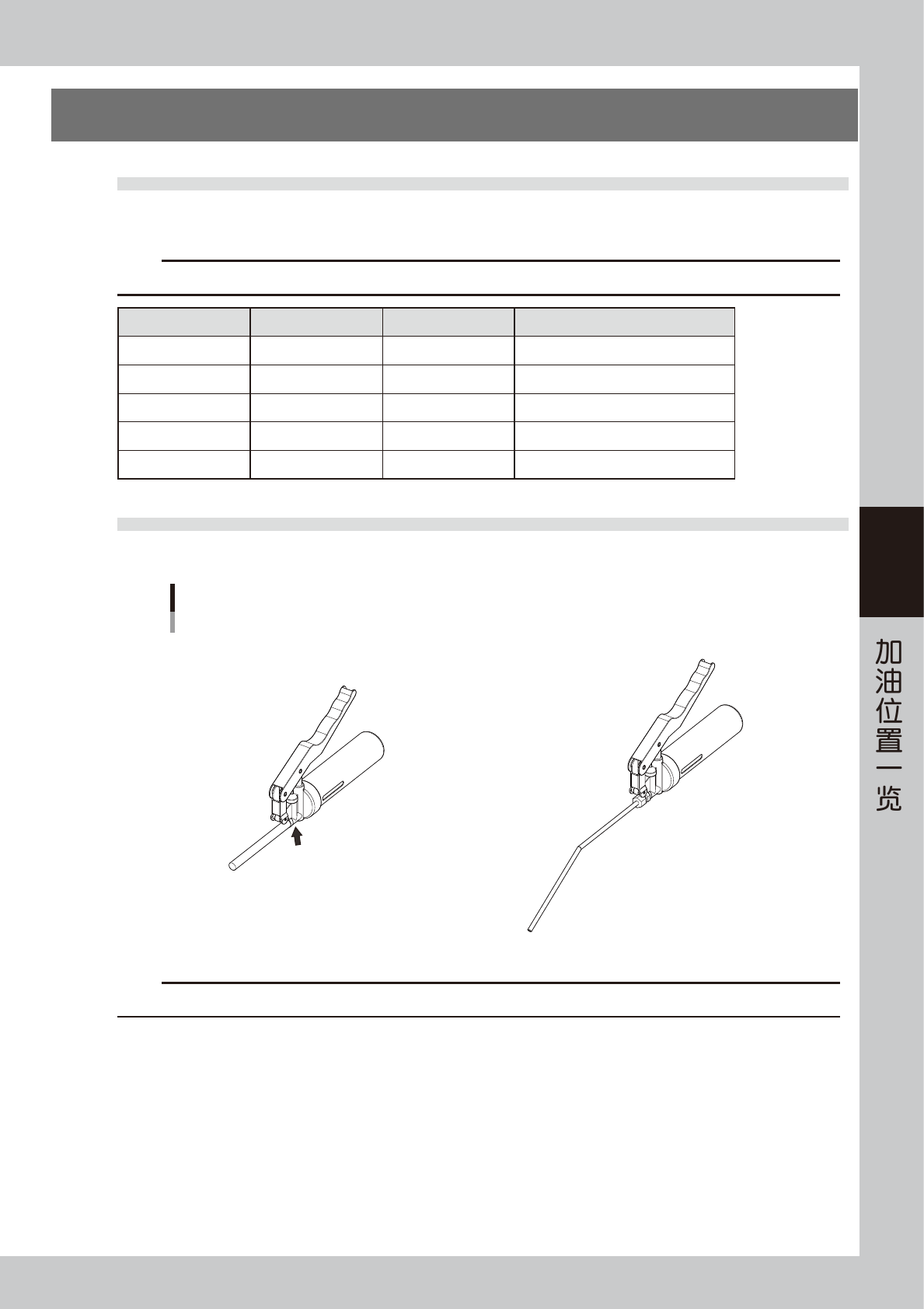

1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，选择适用的枪嘴。
润滑油枪
弯折型枪嘴
标准枪嘴
将枪嘴插入此处
55500-N7-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致机器性能降低。
4-2
4
2.加油位置与加油频率
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。

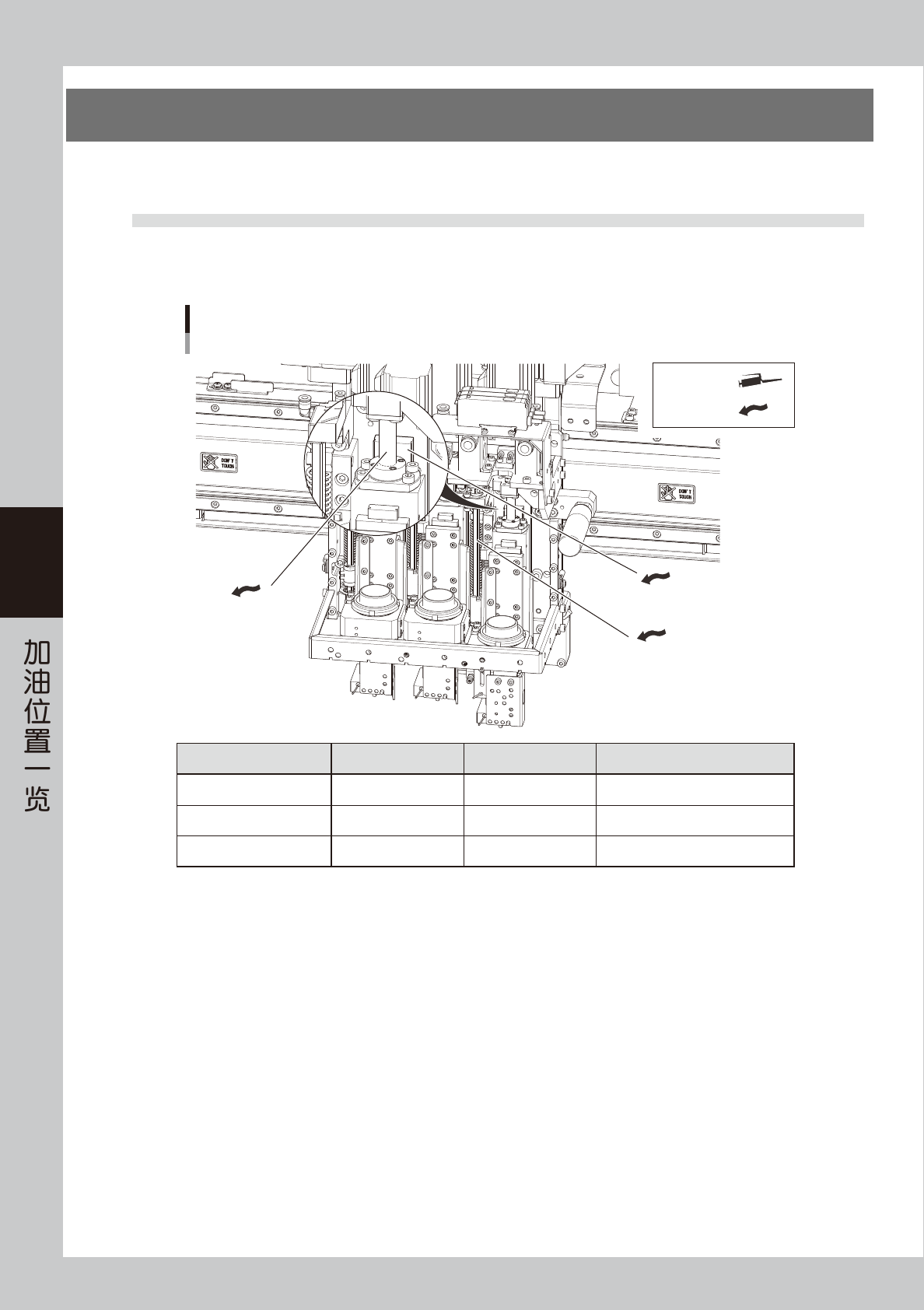

2.1 点胶头部
2.1.1 Z 轴导轨、滚珠丝杆与花键轴
Z轴的加油位置
导轨、滚珠丝杆与花键轴
Z轴导轨
润滑油枪 ：
用手涂抹 ：
花键轴
Z轴滚珠丝杆
加油部位 加油位置 频率 加油方法
Z 轴导轨
2
或
3
1年 用手涂抹 ( 薄薄一层 )
Z 轴滚珠丝杆
2
或
3
1年 用手涂抹 ( 薄薄一层 )
花键轴
2
或
3
1年 用手涂抹 ( 薄薄一层 )
55501-N7-10
4-3
4

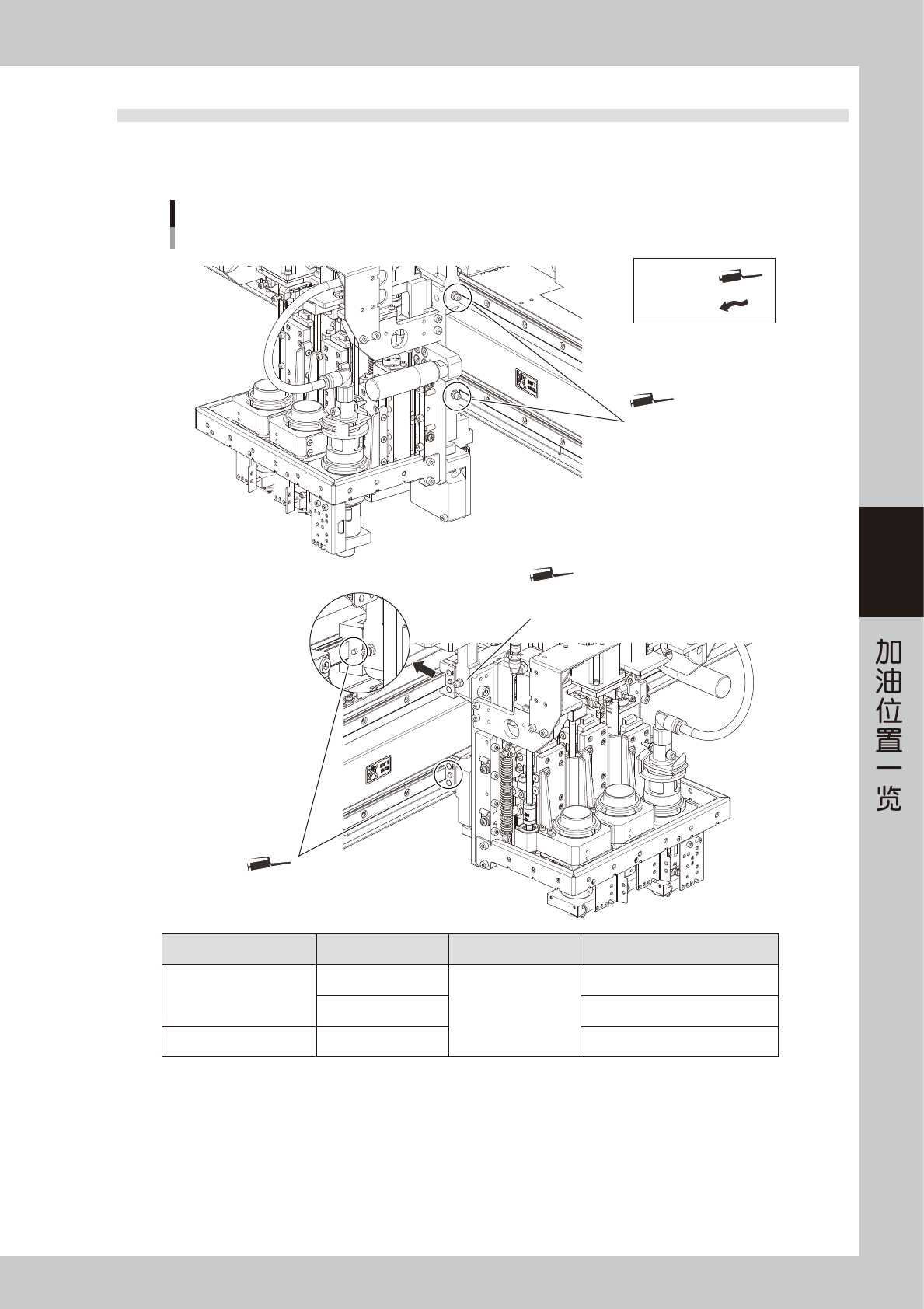

2.2 X 轴部
2.2.1 X 轴导轨与滚珠丝杆
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴(大) ２处
润滑油注油嘴(小) ２处
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
润滑油注油嘴(大) 1处
加油部位 加油位置 频率 加油方法
导轨
2
1次/月
润滑油枪 ：标准枪嘴
2
润滑油枪 ：弯折型枪嘴
滚珠丝杆
1
润滑油枪 ：标准枪嘴
55502-N7-10
