4-3 4 2.2 X 轴部 2.2.1 X 轴导轨与滚珠丝杆 X轴导轨部 X轴导轨部 X轴的加油位置 导轨与滚珠丝杆 润滑油注油嘴(大) ２处 润滑油注油嘴(小) ２处 润滑油枪 ： 用手涂抹 ： X轴滚珠丝杆部 润滑油注油嘴(大) 1处 加油部位 加油位置 频率 加油方法 导轨 2 1次/月 润滑油枪 ： 标准枪嘴 2 润滑油枪 ： 弯折型枪嘴 滚珠丝杆 1 润滑油枪 ： 标准枪嘴 55502-N7-10
4-2
4
2.加油位置与加油频率
本章节，主要介绍各个部位的加油位置、加油频率与加油方法。
2.1 点胶头部
2.1.1 Z 轴导轨、滚珠丝杆与花键轴
Z轴的加油位置
导轨、滚珠丝杆与花键轴
Z轴导轨
润滑油枪 ：
用手涂抹 ：
花键轴
Z轴滚珠丝杆
加油部位 加油位置 频率 加油方法
Z 轴导轨
2
或
3
1年 用手涂抹 ( 薄薄一层 )
Z 轴滚珠丝杆
2
或
3
1年 用手涂抹 ( 薄薄一层 )
花键轴
2
或
3
1年 用手涂抹 ( 薄薄一层 )
55501-N7-10
4-3
4

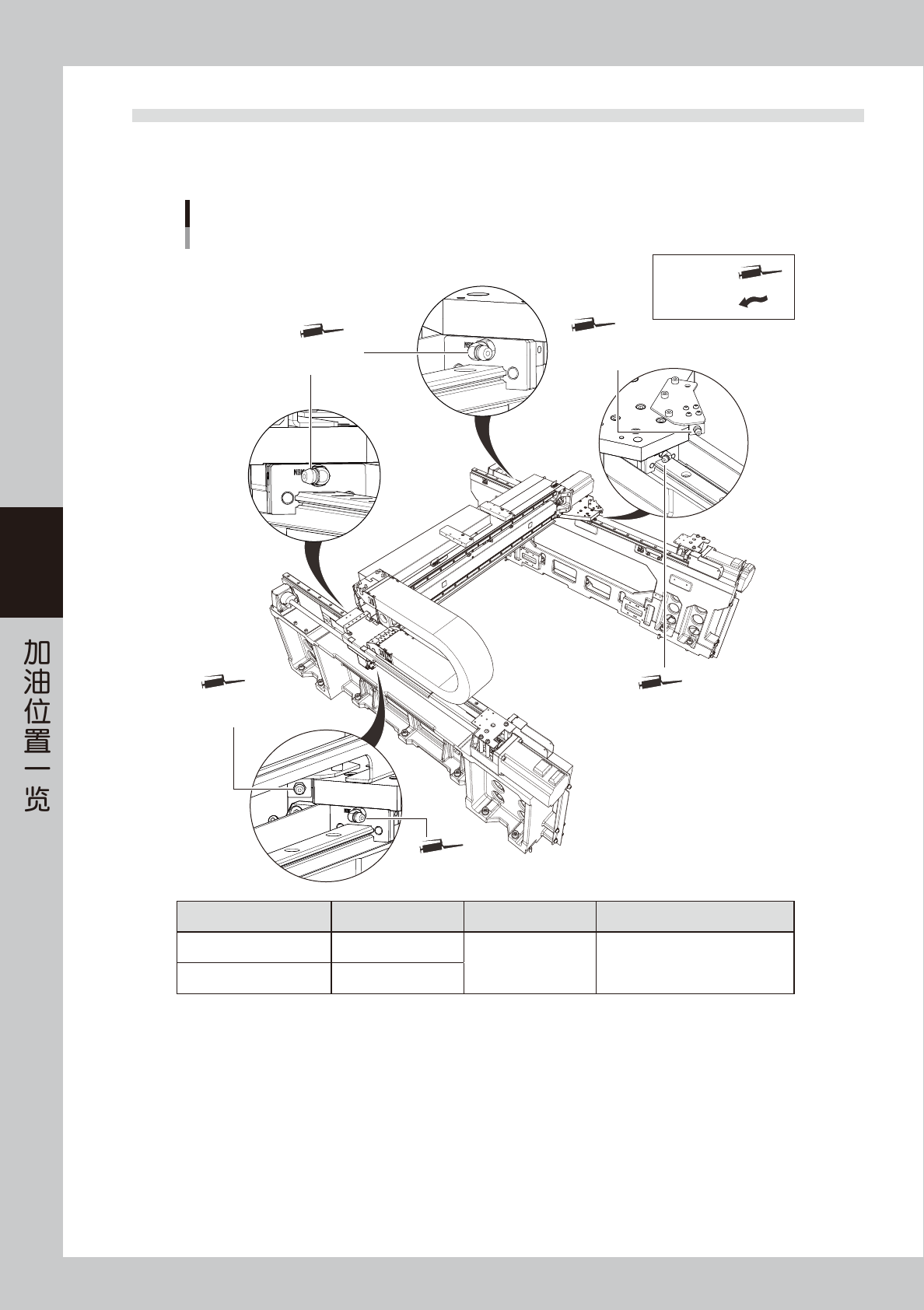

2.2 X 轴部
2.2.1 X 轴导轨与滚珠丝杆
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴(大) ２处
润滑油注油嘴(小) ２处
润滑油枪 ：
用手涂抹 ：
X轴滚珠丝杆部
润滑油注油嘴(大) 1处
加油部位 加油位置 频率 加油方法
导轨
2
1次/月
润滑油枪 ：标准枪嘴
2
润滑油枪 ：弯折型枪嘴
滚珠丝杆
1
润滑油枪 ：标准枪嘴
55502-N7-10
4-4
4
2.3 Y 轴部
2.3.1 Y 轴导轨与滚珠丝杆
Y轴的加油位置
导轨与滚珠丝杆
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
Y轴滚珠丝杆部
润滑油注油嘴
背面
正面
Y轴滚珠丝杆部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
导轨
4
1次/月 润滑油枪 ：标准枪嘴
滚珠丝杆
2
55503-N7-00
