4-5 4 2.4 基板传送部 2.4.1 W 轴导轨、滚珠丝杆与六角轴 W轴的加油位置 导轨、滚珠丝杆与六角轴 W轴导轨 W轴导轨 W轴 滚珠丝杆 W轴 六角轴 润滑油枪 ： 用手涂抹 ： W轴 滚珠丝杆 加油部位 加油位置 频率 加油方法 导轨 2 1 次 / 月 用手涂抹 滚珠丝杆 2 六角轴 1 55504-N7-00
4-4
4
2.3 Y 轴部
2.3.1 Y 轴导轨与滚珠丝杆
Y轴的加油位置
导轨与滚珠丝杆
Y轴导轨部
润滑油注油嘴
Y轴导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
Y轴导轨部
润滑油注油嘴
Y轴滚珠丝杆部
润滑油注油嘴
背面
正面
Y轴滚珠丝杆部
润滑油注油嘴
加油部位 加油位置 频率 加油方法
导轨
4
1次/月 润滑油枪 ：标准枪嘴
滚珠丝杆
2
55503-N7-00
4-5
4

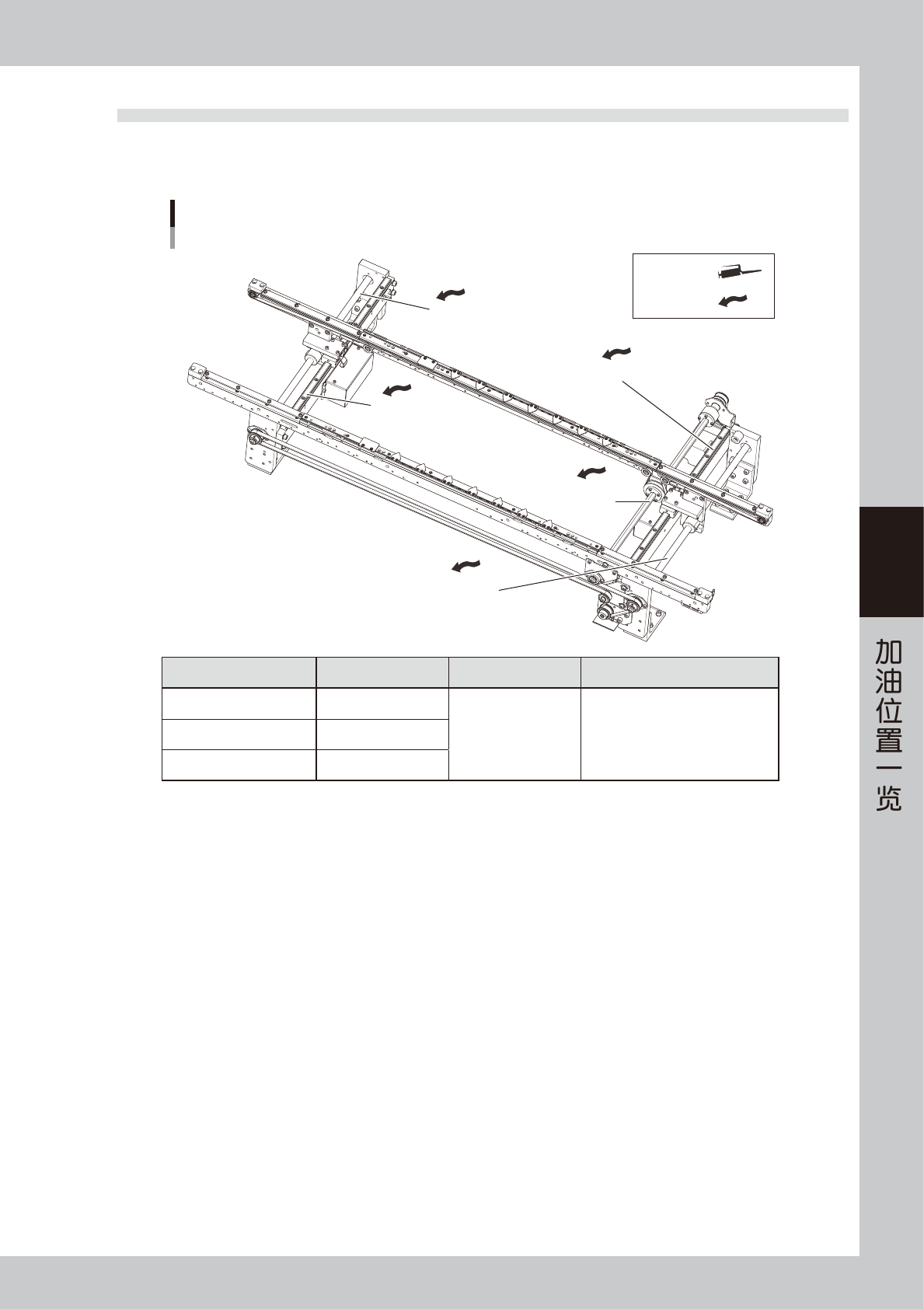

2.4 基板传送部
2.4.1 W 轴导轨、滚珠丝杆与六角轴
W轴的加油位置
导轨、滚珠丝杆与六角轴
W轴导轨
W轴导轨
W轴
滚珠丝杆
W轴
六角轴
润滑油枪 ：
用手涂抹 ：
W轴
滚珠丝杆
加油部位 加油位置 频率 加油方法
导轨
2
1
次
/
月 用手涂抹滚珠丝杆
2
六角轴 1
55504-N7-00
4-6
4

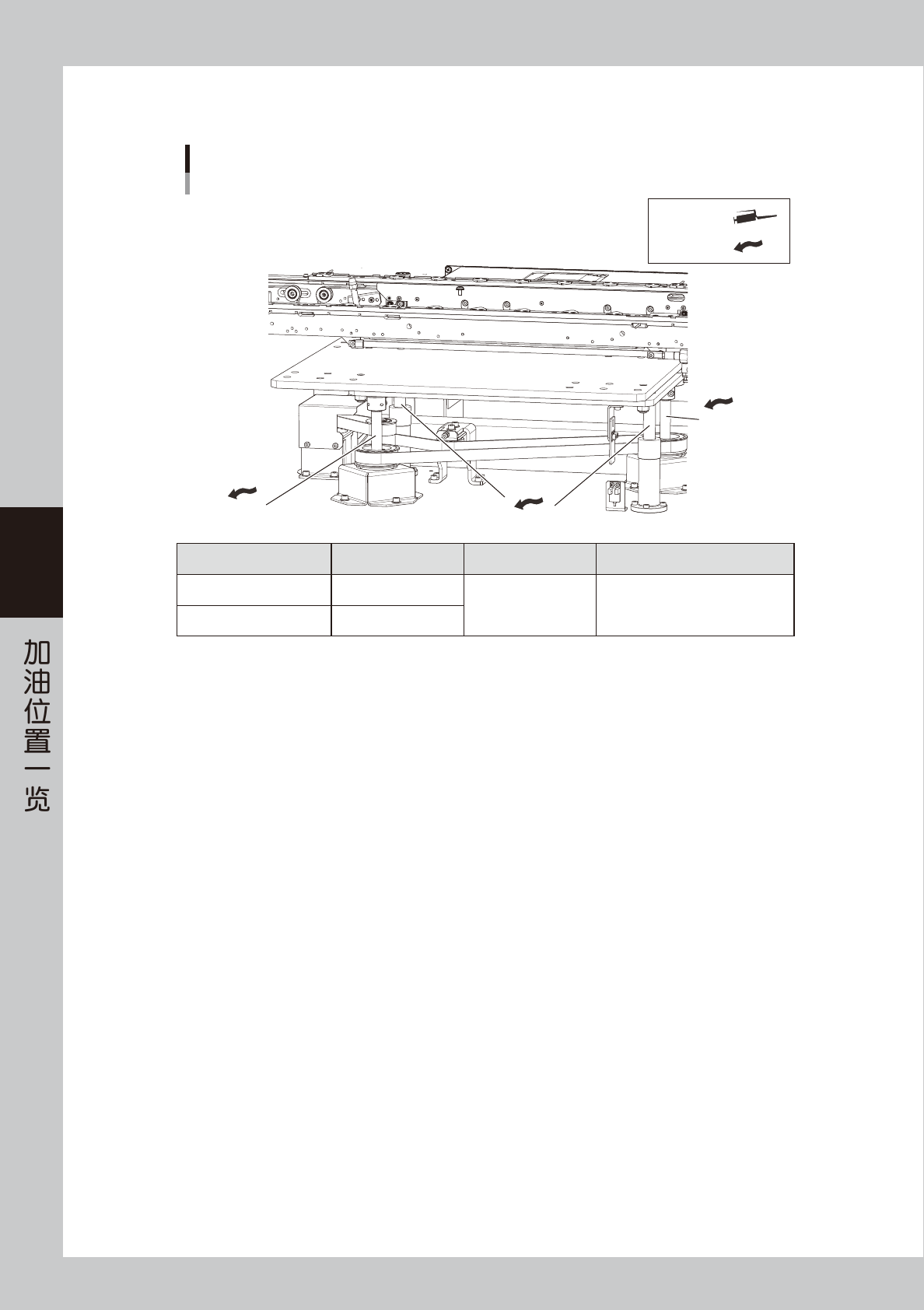

2.4.2 PU 轴滚珠导杆与滚珠丝杆
PU轴的加油位置
滚珠丝杆与滚珠导杆
PU轴滚珠导杆
PU轴
滚珠丝杆
润滑油枪 ：
用手涂抹 ：
PU轴
滚珠丝杆
加油部位 加油位置 频率 加油方法
滚珠导杆
2
1
次
/
月 用手涂抹
滚珠丝杆
4
55505-N7-00
