1-1
1

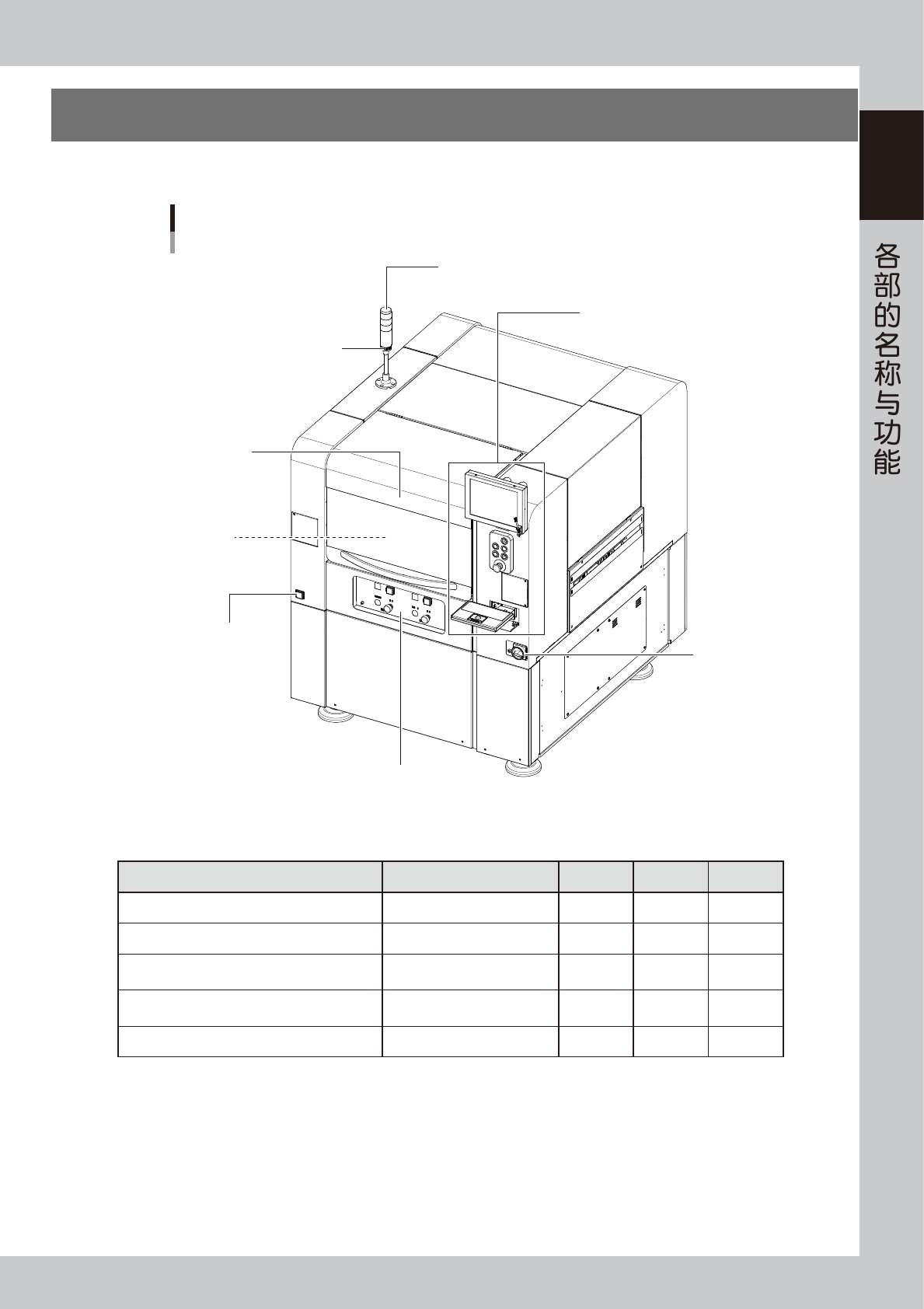

1.YSD 点胶机
本章节，介绍 YSD 点胶机的主要各部的名称与功能。安装完毕的点胶机，如下图所示。
YSD点胶机
指示灯
操作、输入部
主控开关
蜂鸣器
正面操作面板
安全盖
点胶头部
气压表
65100-N7-10
■ 指示灯
点胶机的实时状态分别以绿、黄、红或绿、白、蓝三色指示灯显示 ( 可从两种配色类型中选择颜色 )。
状态 例 绿色 红色 / 白色 黄色 / 蓝色
暖机运行、自动运行 亮灯
紧急停机时 ( 安全开关启动时 ) 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·出错停机、
·因联锁而停机的状态
亮灯
材料无法使用时 ·贴片胶用完等 亮灯
蜂鸣器
点胶机发生异常或错误等时，蜂鸣器鸣响报警 ( 左右转动蜂鸣器所带的圆环可以调节音量 )。
安全盖
如果打开该安全盖，与紧急停机相同点胶机进入停机状态，停止运行。运行中，必须关闭安全盖。
1-2
1
■ 气压表
详细内容，请参阅本章后述“7.气压调节部”。
‧
设定气压 ( 上行 ) ：0.40Mpa(0.40MPa 〜 0.41MPa)
‧
下限气压 ( 下行 ) ：0.33Mpa
■ 点胶头部
通过安装在点胶头前端的点胶嘴点贴片胶。点胶头部还装有识别基板标记用的相机 ( 参阅本章后述“3.点胶头部”)。
■ 主控开关
打开或关闭点胶机的电源，向右旋转为接通电源。
c
注意
再次接通电源时，必须间隔 2 秒钟以上。
■ 正面面板
请参阅本章后述“4.正面操作面板”的内容。
1-3
1

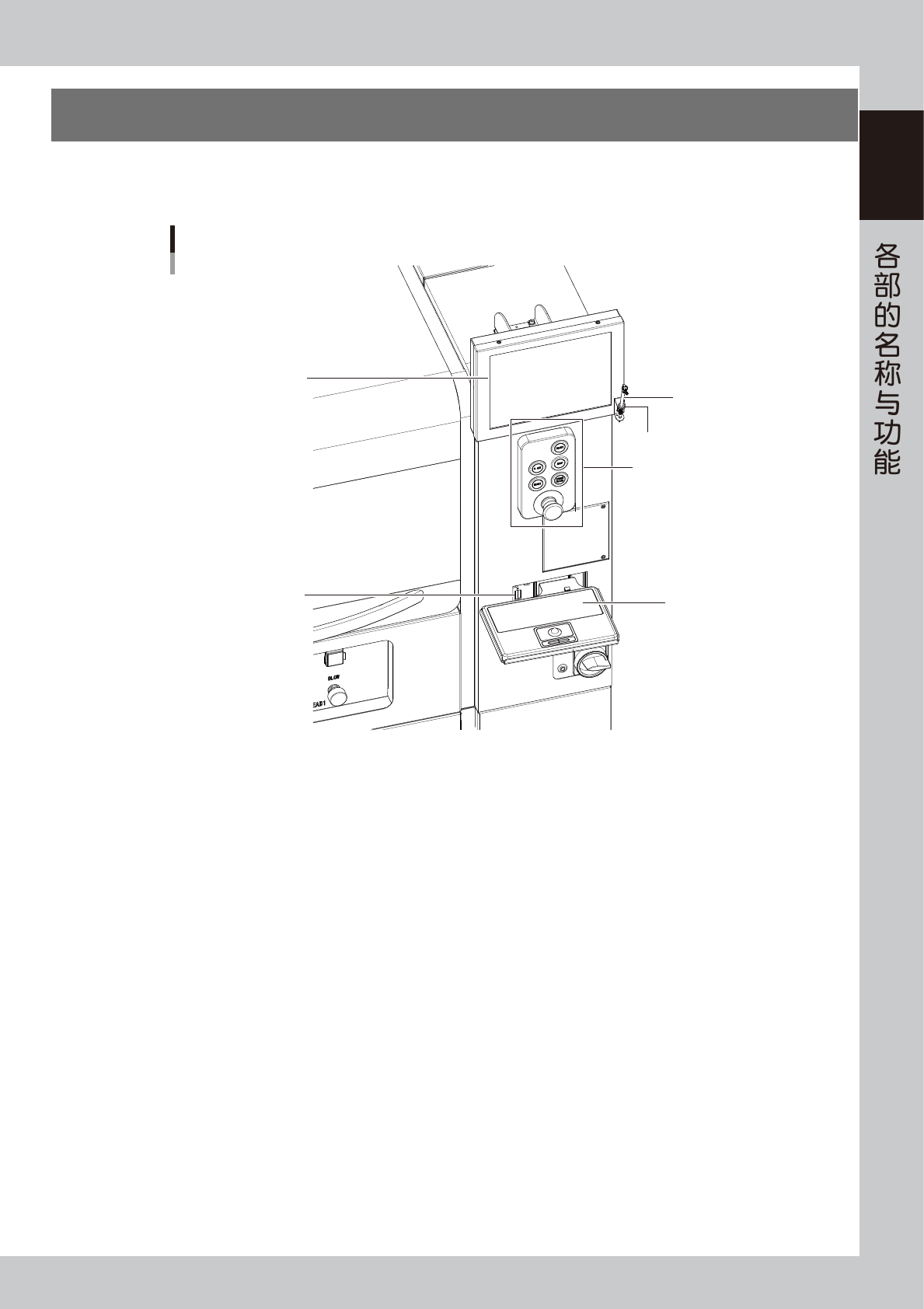

2.操作、输入部
点胶机的正面配有操作机器与输入数据用的操作面板按钮、操作显示屏。
本章节，分别介绍这些装备的主要功能。
操作、输入部
操作显示屏
触控笔
笔插
键盘接口
键盘(选配)
操作面板按钮
65101-N7-10
