1-12 1 4. 正面操作面板 本章节，介绍正面操作面板上的气压与温度调节类开关的操作方法。 正面面板开关 显示胶筒内的负压 显示吐胶压力(正压) 吐胶压力调节旋钮 胶筒内负压调节旋钮 65108-N7-00 1. BLOW 调节点胶时的吐胶压力。( 调节方法，请参照后述第 2 章“3.8进行点胶测试” 。) 2. VACUUM ( 选配 ) 为防止低粘度的贴片胶或焊锡膏等滴落，在胶筒内施加负压。
1-11
1
3.4 打点站 ( 选配 )
打点站，主要是点胶时进行试点胶的位置。此外，还可以作为下列用途使用。
‧
进行点胶位置校正。
‧
为防止因胶面的变化引起胶点直径缩小，可以在打点站上识别胶点直径并进行反馈。
‧
还可以为使长时间未使用的点胶头最初的点胶质量稳定，在点胶途中进行试点胶。
试点胶必须使用专用卷纸 ( 自动卷取式 )。更换胶筒之后初次使用时，可以将最前端的胶丢弃到装弃胶用的纸杯中。
为保证点胶位置校正的精度，试点胶务必在卷纸被吸附固定的状态下进行。
n
要点
关于打点站的详细内容，参阅第 4 章“5. 打点站 ( 选配 )”。

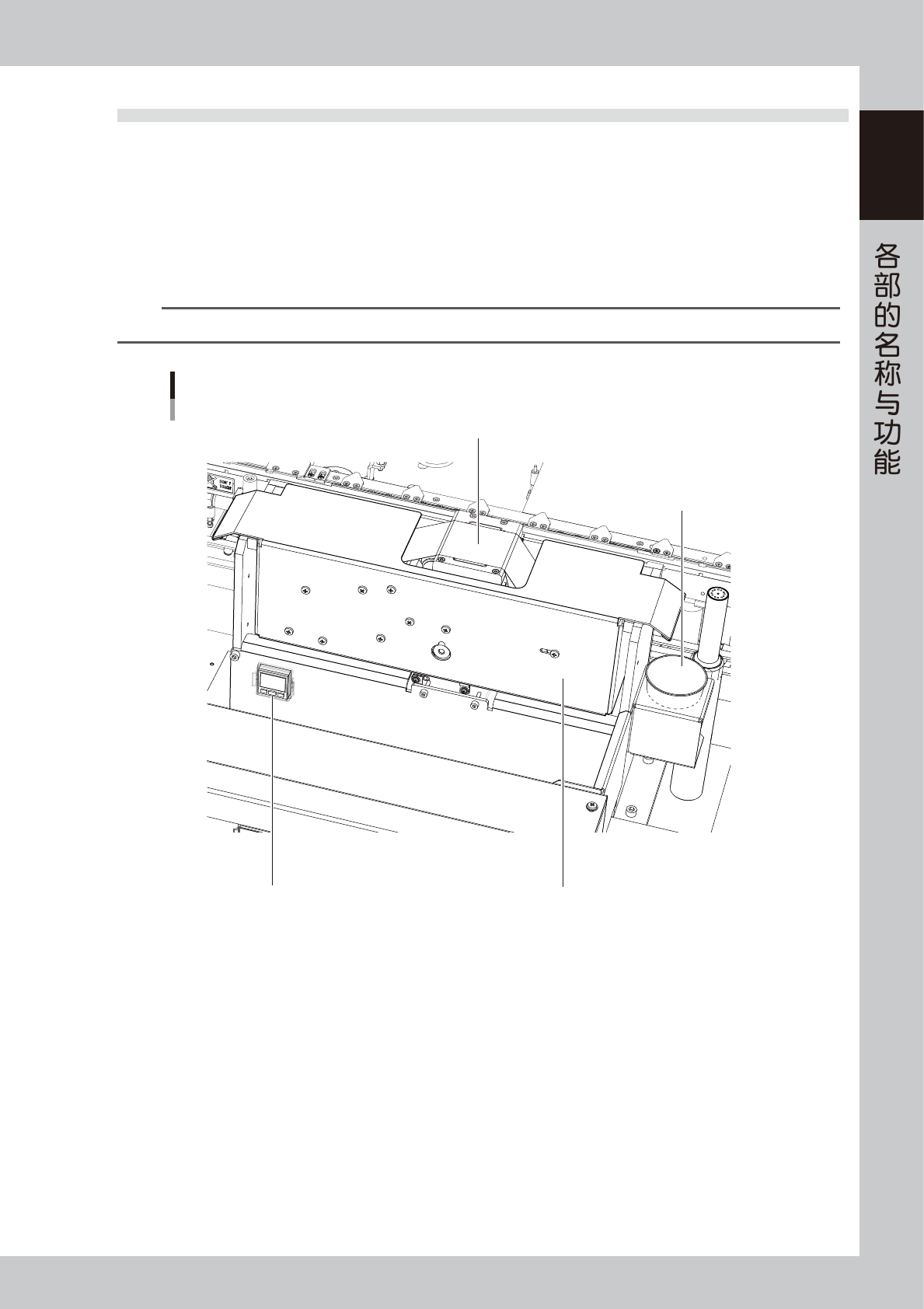

打点站
打点站主体负压表
试点胶的位置(专用卷纸)
弃胶用纸杯
65107-N7-10
负压表
显示吸附了卷纸时的负压值。负压值的显示颜色如下。
绿色 ：表示负压已达到规定值。
红色 ：表示负压不足 ( 预点胶时会出错 )。
1-12
1

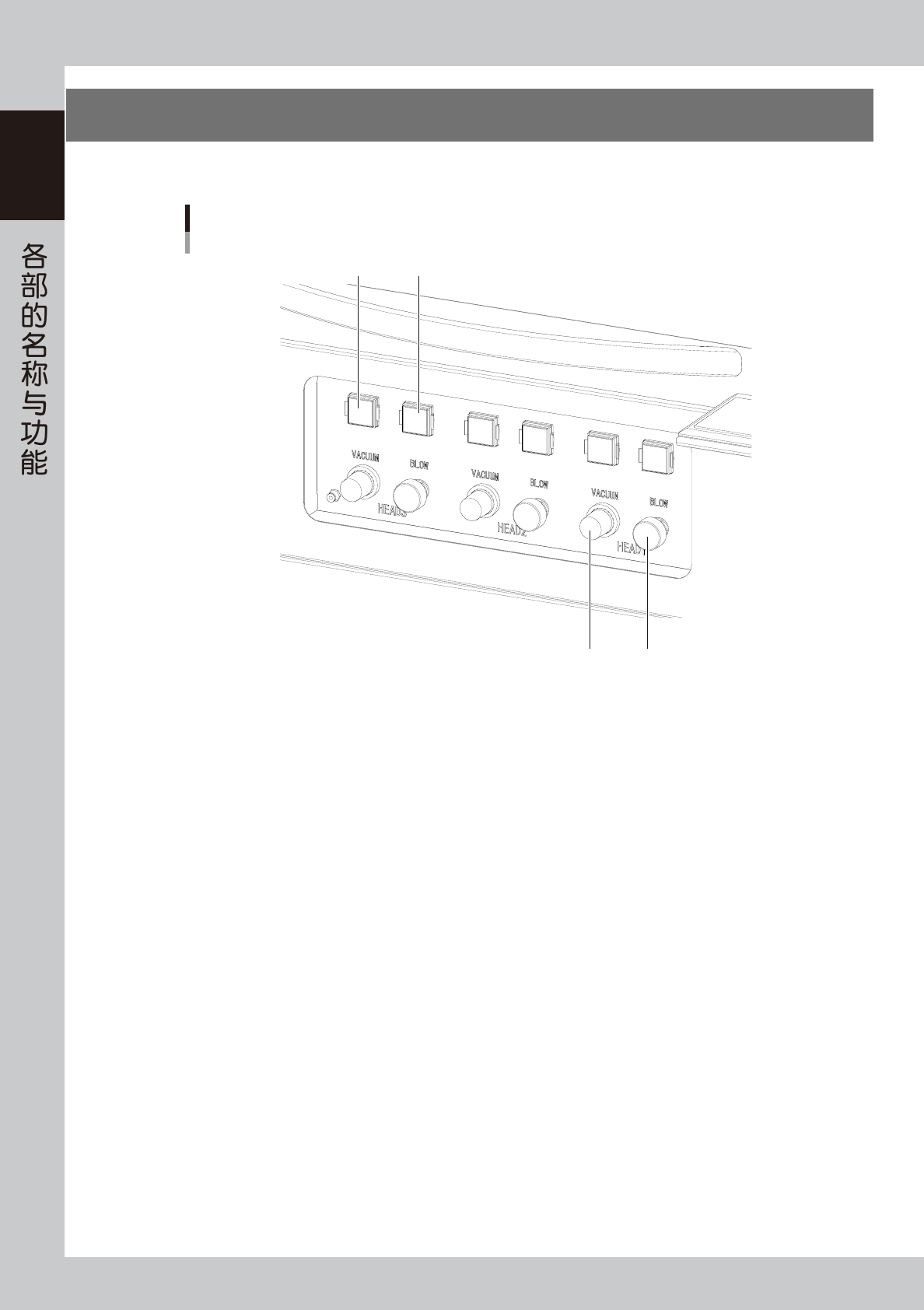

4.正面操作面板
本章节，介绍正面操作面板上的气压与温度调节类开关的操作方法。
正面面板开关
显示胶筒内的负压 显示吐胶压力(正压)
吐胶压力调节旋钮胶筒内负压调节旋钮
65108-N7-00
1. BLOW
调节点胶时的吐胶压力。( 调节方法，请参照后述第 2 章“3.8进行点胶测试”。)
2. VACUUM ( 选配 )
为防止低粘度的贴片胶或焊锡膏等滴落，在胶筒内施加负压。
1-13
1

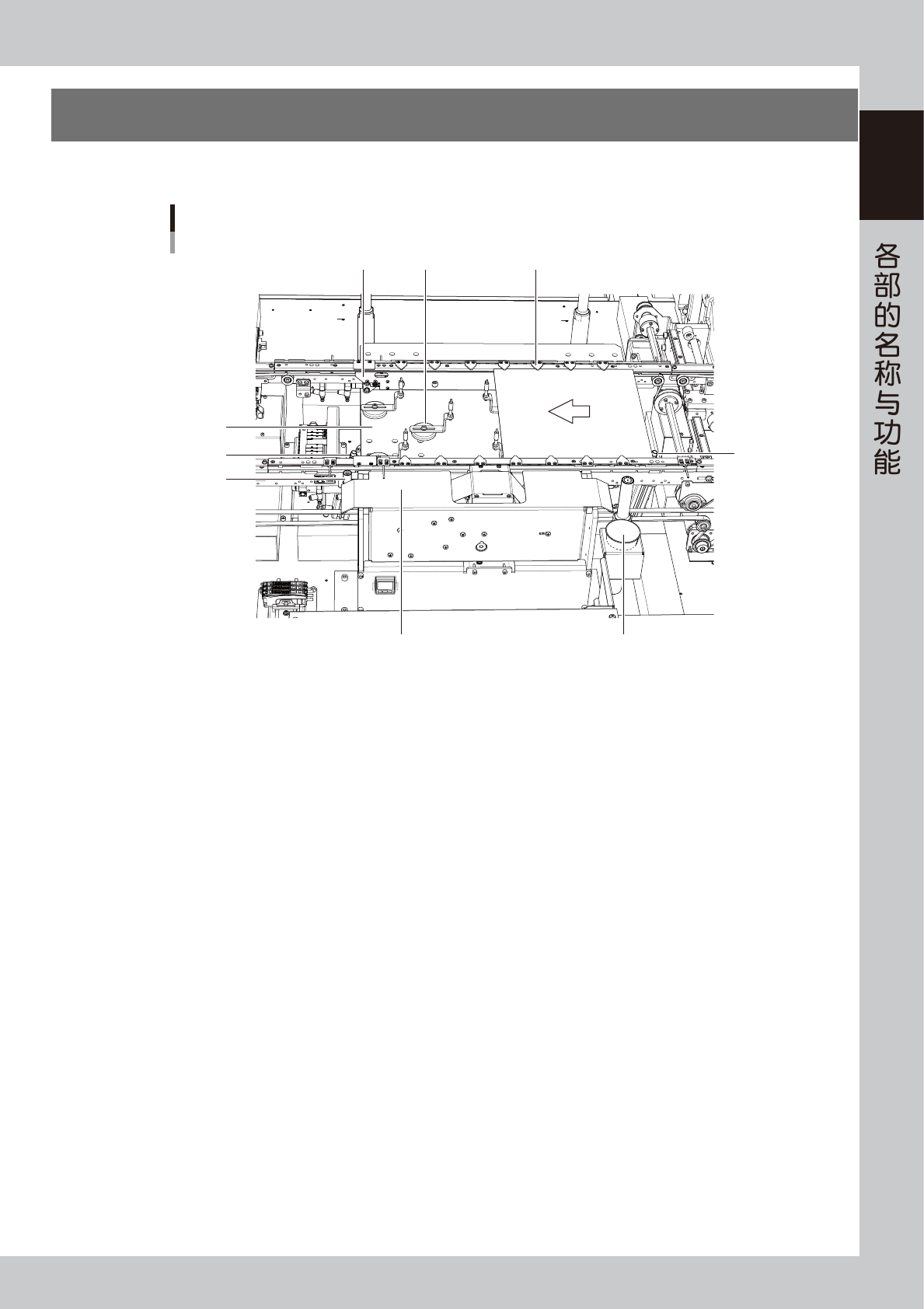

5.传送装置
本章节，介绍固定基板用的传送装置。
5
6
PCB
3
2
1
传送装置
7
4
8
9
65109-N7-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 基板压板
从上压住基板的边缘来固定基板。可根据基板尺寸调节安装位置。
5. 夹紧式基板固定夹
从下夹住基板的边缘来固定基板。
6. 打点站 ( 选配 )
进行胶点面积校正、试点胶时使用。
7. 触摸式传感器 ( 选配 )
校正更换点胶嘴时产生的高度 ( 长度 ) 偏差。
8. 入口挡板 ( 待机位置挡板 )( 选配 )
入口挡板的位置是下 1 张基板的待机位置。
9. 弃胶用纸杯
更换胶筒等时装废弃胶用，请准备适当大小的纸杯。
