1-14 1 6. 轴的组成 本章节，介绍本机伺服电机所控制的轴的组成与轴的运行方向。 轴的组成 点胶头部 R轴 Y轴 X轴 W轴 PU轴 正方向 负方向 传送轨 以3头型机型为例 Z1 Z2 Z3 65110-N7-00 ■ 各轴的功能 轴名 功能、作用 X 轴 沿传送轨传送基板的方向平行移动点胶头。 Y 轴 沿垂直于传送轨传送基板的方向移动点胶头。 Z1 〜 Z3 轴 使点胶头上下移动。 R 轴 使点胶嘴旋转。 W 轴 调节传…
1-13
1
5.传送装置
本章节，介绍固定基板用的传送装置。
5
6
PCB
3
2
1
传送装置
7
4
8
9
65109-N7-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 基板压板
从上压住基板的边缘来固定基板。可根据基板尺寸调节安装位置。
5. 夹紧式基板固定夹
从下夹住基板的边缘来固定基板。
6. 打点站 ( 选配 )
进行胶点面积校正、试点胶时使用。
7. 触摸式传感器 ( 选配 )
校正更换点胶嘴时产生的高度 ( 长度 ) 偏差。
8. 入口挡板 ( 待机位置挡板 )( 选配 )
入口挡板的位置是下 1 张基板的待机位置。
9. 弃胶用纸杯
更换胶筒等时装废弃胶用，请准备适当大小的纸杯。
1-14
1

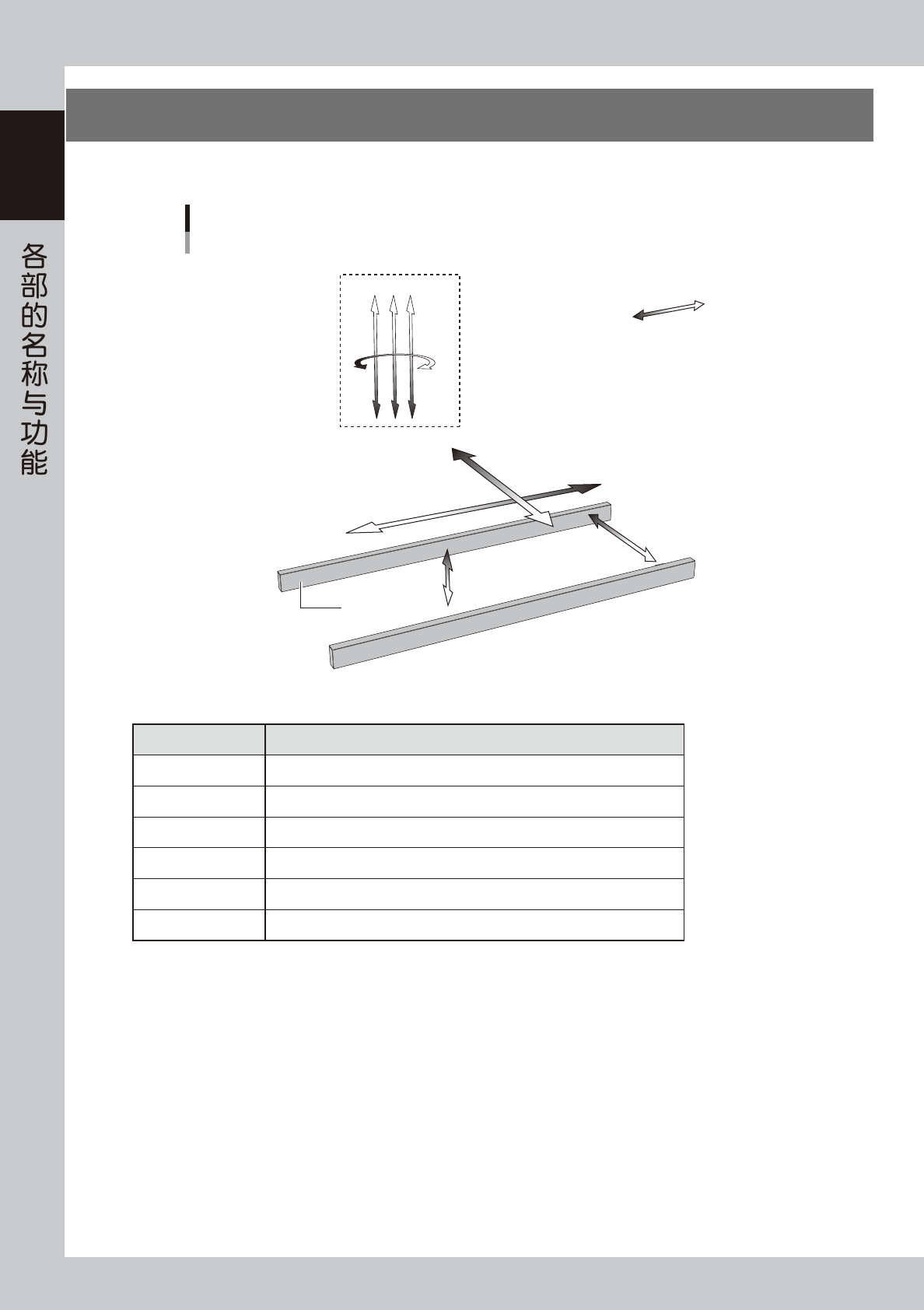

6.轴的组成
本章节，介绍本机伺服电机所控制的轴的组成与轴的运行方向。
轴的组成
点胶头部
R轴
Y轴
X轴
W轴
PU轴
正方向
负方向
传送轨
以3头型机型为例
Z1Z2Z3
65110-N7-00
■ 各轴的功能
轴名 功能、作用
X
轴 沿传送轨传送基板的方向平行移动点胶头。
Y
轴 沿垂直于传送轨传送基板的方向移动点胶头。
Z1
〜
Z3
轴 使点胶头上下移动。
R
轴 使点胶嘴旋转。
W
轴 调节传送宽度。
PU
轴 使顶板上下移动。
1-15
1

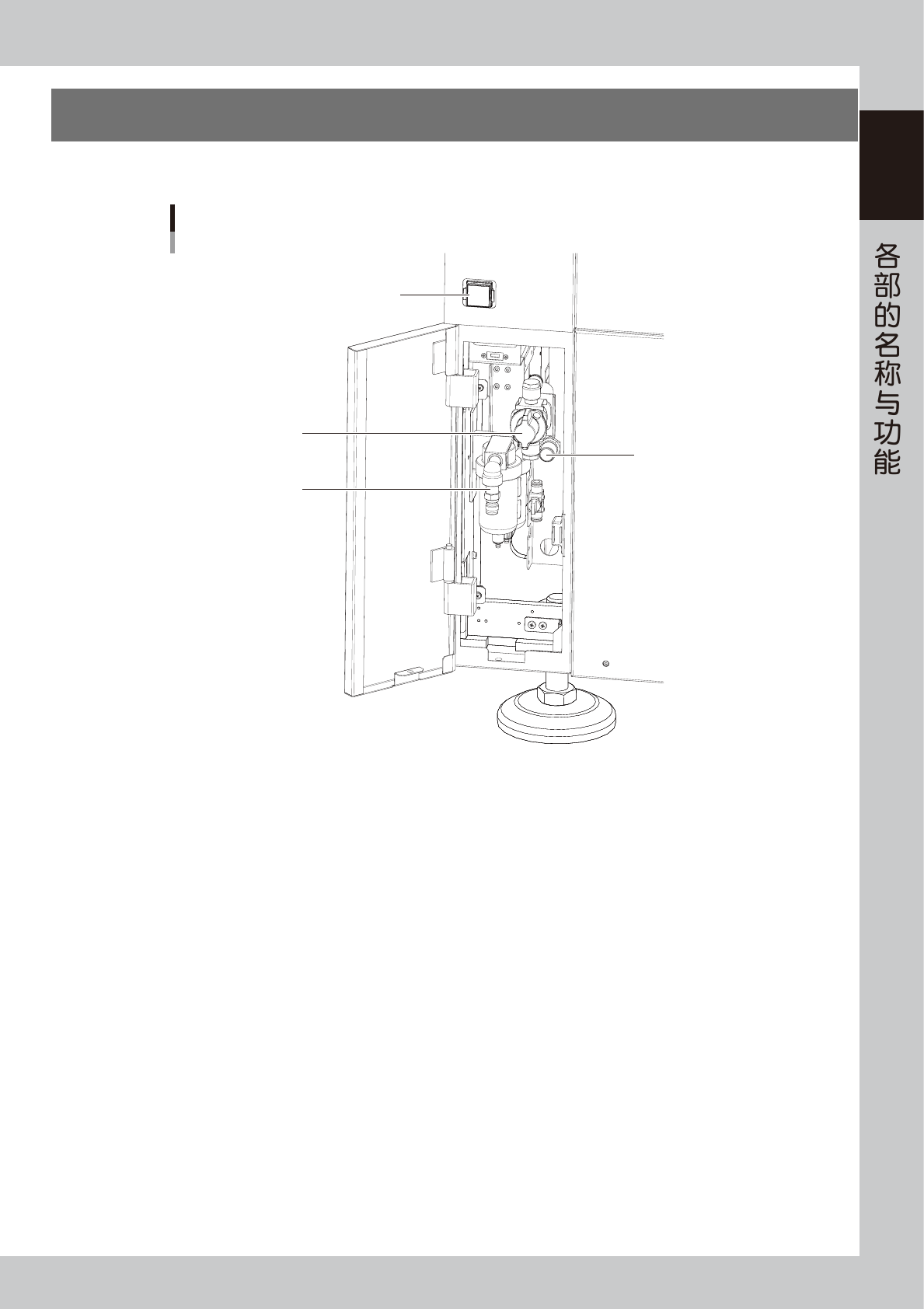

7.气压调节部
点胶机正面左下盖板内，装有向点胶机气动部供给压缩空气的气压调节部。气压调节部必须设置为下述适当值。
气压调节部
供气/排气开关
气源插口
压力调节器
点胶机正面左下方盖板内
气压表
65111-N7-00
■ 气压表
显示设定气压 ( 上行 ) 与下限气压 ( 下行 )。一般以绿色显示，检测到气压超过下限气压时变为红色显示。
· 供给气压 ∶ 0.45MPa 以上
· 设定气压 ∶ 0.40MPa(0.40MPa 〜 0.41MPa)
· 下限气压 ∶ 0.33MPa
■ 供气 / 排气开关
向右旋转此开关，可以切断供气。此外还可以排出空气通道内的残留气体。
■ 气压调节器
调节向点胶机供给的气压。使气压表显示为 0.40MPa( 耗气量60NL/ 分 )。
■ 气源插口
连接装有日东工器快速接头 30SH 的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器净化过的压缩空气。
