1-19 1 9. 电源连接部 电源连接部在点胶机背面左下方面板内。如下图所示，将电源线连接在主电流断路开关的初级侧端子 L1、L2、L3 和接地端子 (PE) 上。 ■ 电源规格 点胶机名 电源 频率 电源功率 YSD 三相交流 200/208/220/240/380/400/416V ( ±10% ) 50/60HZ 7.0KV A 电源输入端子 主电流断路开关 电源输入端子 L1 L2 L3 PE 65115-N7-00 圆…
1-18
1

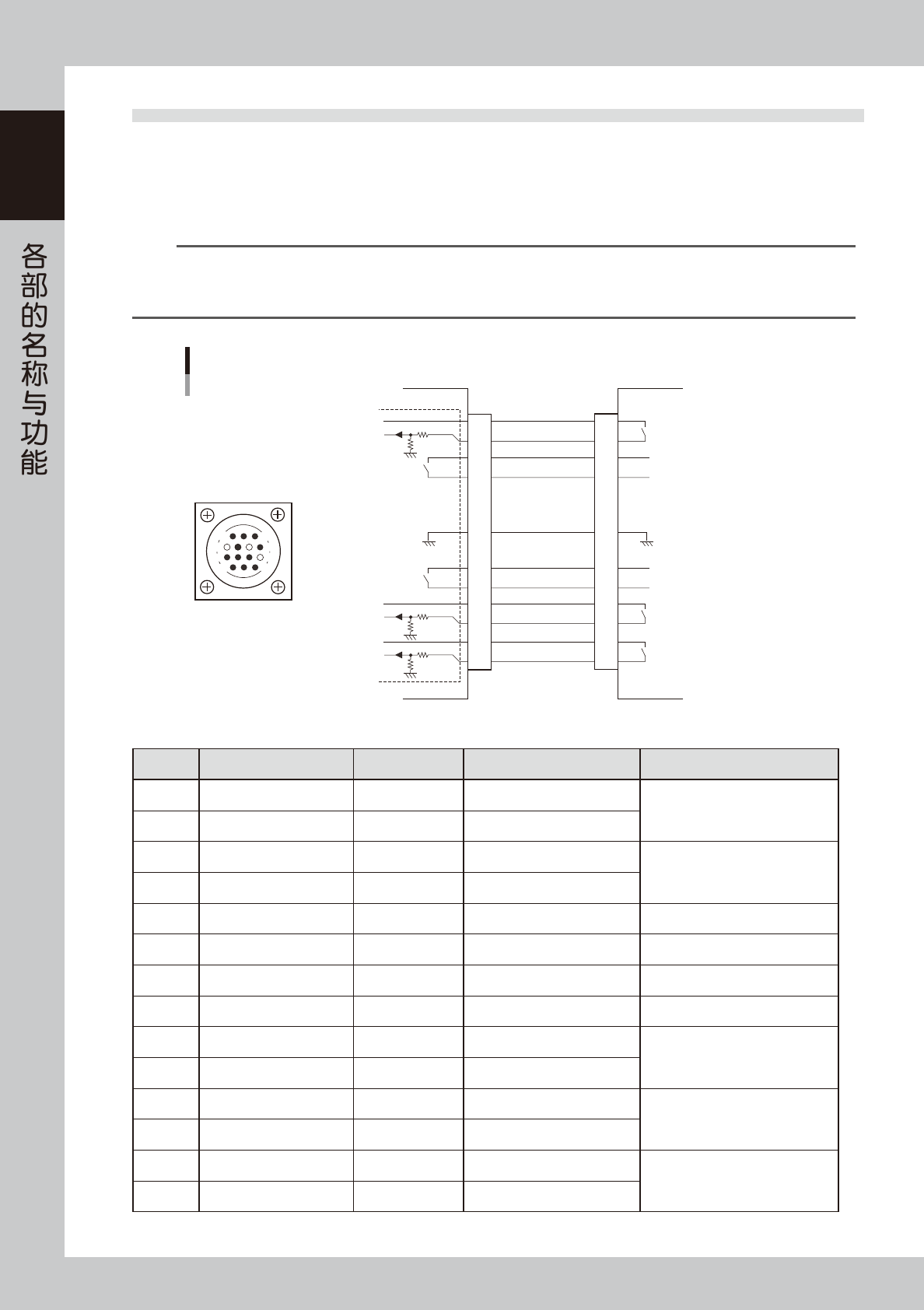

8.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 (BAOUT ∶ ON)
2.从下游机输入了传入基板的信号 (BUSYIN[N0100320] ∶ ON)
3.从下游机输入了正在自动运行的信号 (LRIN[N0100323] ∶ ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0100320)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N0100323)
+24V
LE IN
(N0100324)
BA OUT
(T01000E5)
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号
NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
65114-N7-00
■ 传送基板的信号 (NEXT INTERFACE)
Pin No.
信号名 地址 输入、输出规格 信号内容
1 +24V
共模输入范围 (
+24V
)
输入正在传入基板的信号
2 BUSY IN N0100320
输入电压
3 BA OUT T01000E5
继电器触点输出
输出要求传出基板的信号
4 BA OUT T01000E5
继电器触点输出
5
空脚
6
空脚 ( 有仿真针脚 ) ( 防止误插入 )
7 GND
8
空脚
9 UR OUT T01000E6
继电器触点输出
输出正在自动运行的信号
10 UR OUT T01000E6
继电器触点输出
11 +24V
共模输入范围 (
+24V
)
输入正在自动运行的信号
12 LR IN N0100323
输入电压
13 +24V
共模输入范围 (
+24V
)
输入基板正在机器间待机的信号
14 LE IN N0100324
输入电压
1-19
1

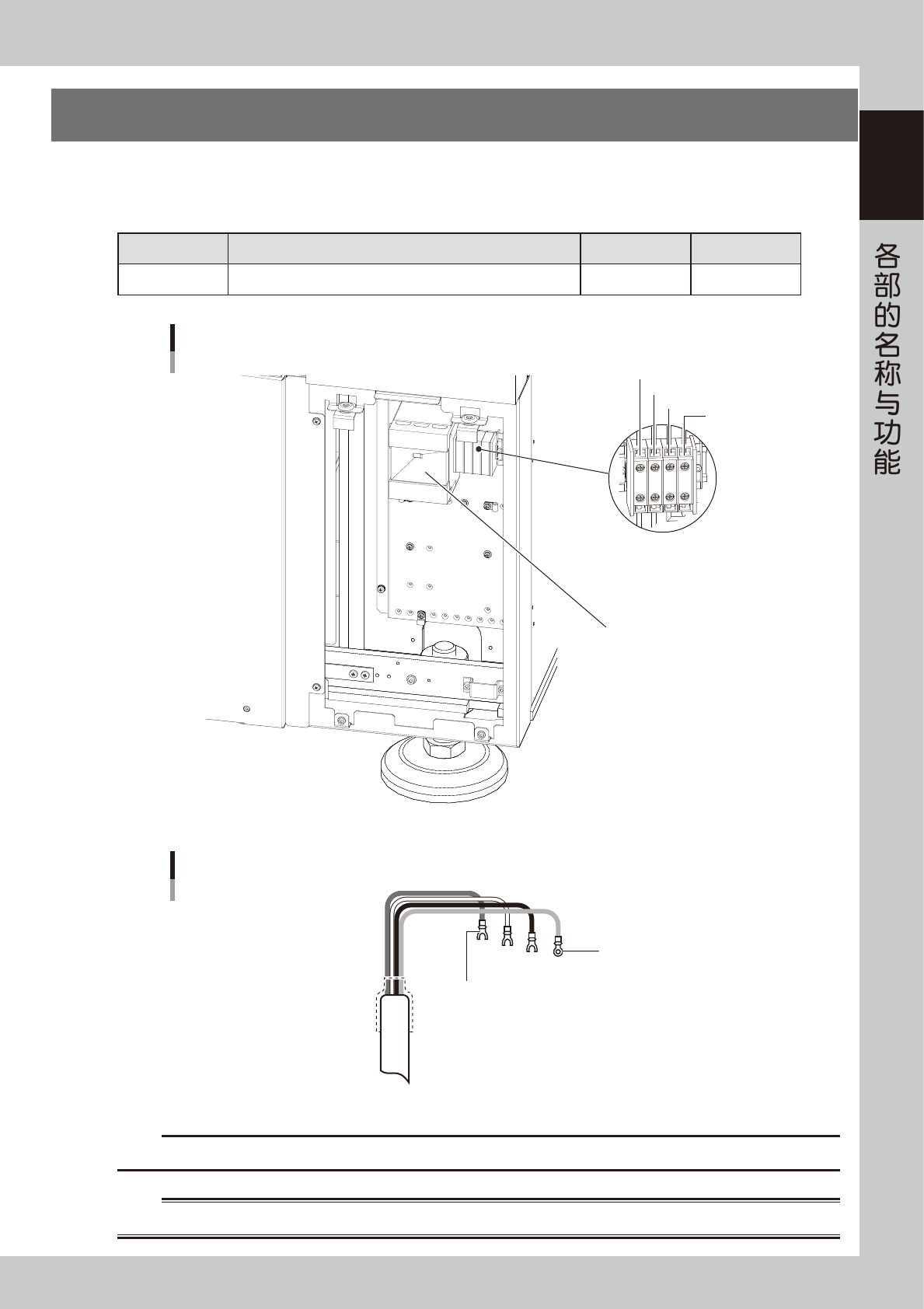

9.电源连接部
电源连接部在点胶机背面左下方面板内。如下图所示，将电源线连接在主电流断路开关的初级侧端子 L1、L2、L3
和接地端子 (PE) 上。
■ 电源规格
点胶机名 电源 频率 电源功率
YSD
三相交流
200/208/220/240/380/400/416V
(
±10%
)
50/60HZ 7.0KVA
电源输入端子
主电流断路开关
电源输入端子
L1
L2
L3
PE
65115-N7-00
圆形压接端子
Y形压接端子
电源线示例
L1
L2
L3
PE
L=100mm
65116-N7-00
c
注意
必须使用导体横截面积在 3.3mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时必须确认总电源已经切断后再进行。此外，必须给点胶机接地。
第 2 章 基本操作
目录
1. 操作前须知事项 2-1
1.1 解除紧急停机的方法 2-1
1.2 清除错误警告的方法 2-2
2. 操作画面与各种按钮 2-3
2.1 操作画面的基本构成 2-3
2.2 “生产设计”画面 2-6
2.3 “装置”画面 2-8
3. 从开机到关机 2-12
3.1 进行作业前的点检 2-13
3.2 开机 2-14
3.3 选择基板程序 2-16
3.4 调节传送装置 2-17
3.4.1 作业流程 2-17
3.4.2 调节传送宽度 2-18
3.4.3 调节基板压板 2-19
3.4.4 排列顶针 2-20
3.5 安装点胶嘴与胶筒 2-22
3.6 进行暖机运行 2-25
3.7 排出点胶嘴内的空气 2-26
3.8 进行点胶测试 2-28
3.9 开始生产 2-30
3.9.1 开始生产的方法 2-30
3.9.2 查看生产监控屏 2-31
3.10 结束生产 2-40
3.11 关机 2-42
4. 选配装置的基本操作 2-44
4.1 余胶检测传感器 2-44
4.1.1 余胶检测传感器的概要 2-44
4.1.2 余胶检测传感器的调整方法 2-46
4.2 打点站专用卷纸的更换方法 2-48
4.3 激光高度传感器的复零 2-50
