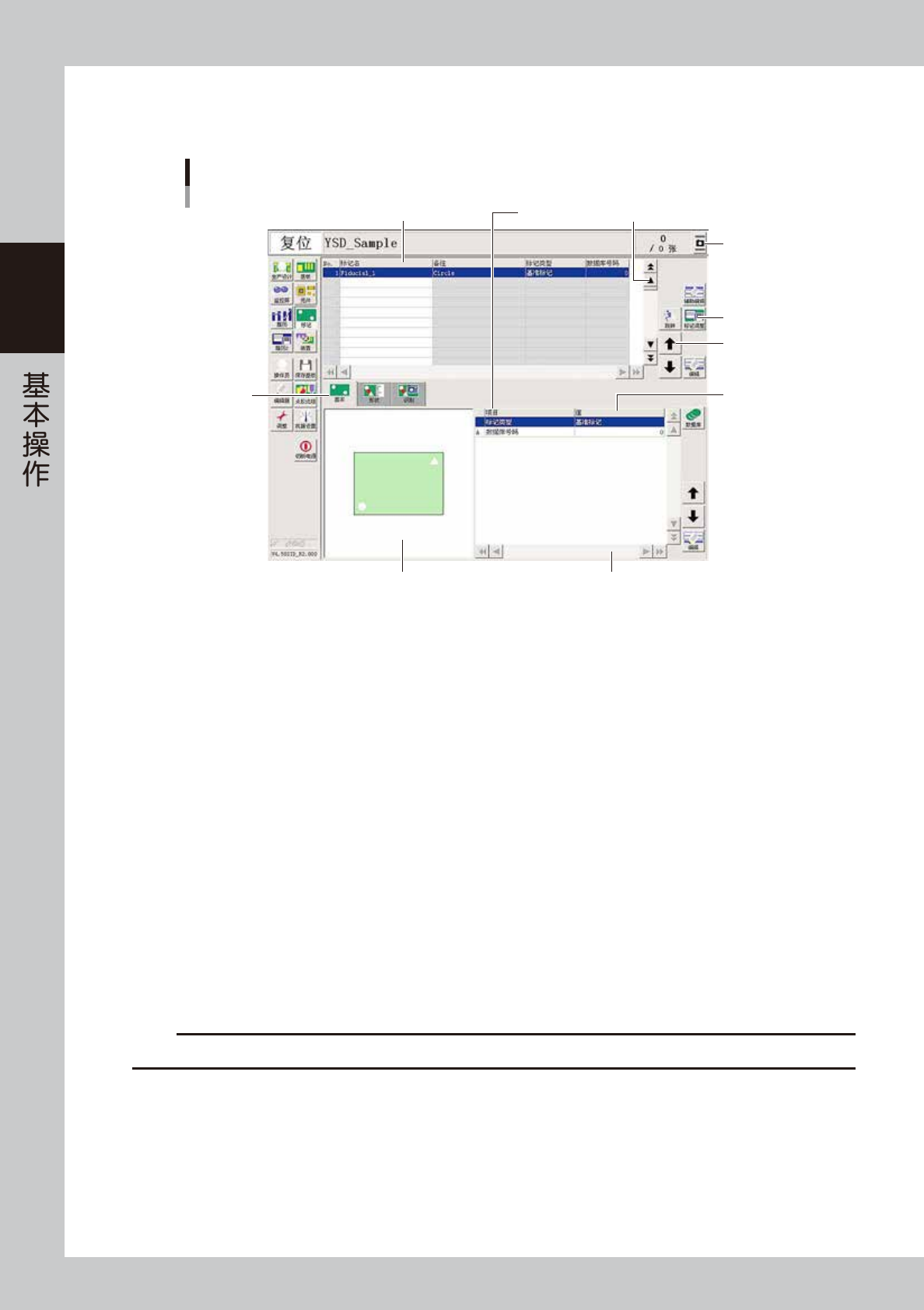

2-4 2 ■ 各种按钮与输入框 操作画面上设有各种按钮、选项卡、输入框等。 操作画面例 标记画面 数据No.列表 参数列表 1 1 2 3 4 5 6 7 66201-N7-00 1. 滚动条与滚动按钮 ( 纵、横 ) 查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。 2. 操作按钮 根据目的，打开下一操作画面和对话框时使用。 3. 行移动按钮 查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。 4.…
2-3
2
2.操作画面与各种按钮
操作点胶机之前，务必充分了解软件系统画面的基本构成和操作方法。
n
要点
标准规格时，因没有键盘与鼠标，所有操作都通过触摸屏进行。输入参数时，会显示编辑框，可以通过触控笔操作和输入。
2.1 操作画面的基本构成
操作画面由“状态区”、“按钮区”、“自由区”构成。
画面构成例
生产设计画面
按钮区1
按钮区2 按钮区3
状态区
自由区
66200-N7-10
■ 画面上的分区
状态区 左端显示当前的机器状态 ; 中央显示所选基板的名称 ; 右端显示基板的生产数量。
按钮区 1 可选择主要的操作菜单。随着所选按钮，自由区的画面内容自动切换。
按钮区 2 设有调用辅助功能的按钮。
按钮区 3 设有关闭机器电源的 [ 切断电源 ] 按钮。
自由区 显示用菜单按钮选择的操作画面。
2-4
2
■ 各种按钮与输入框
操作画面上设有各种按钮、选项卡、输入框等。
操作画面例
标记画面
数据No.列表 参数列表
1
1
2
3
4
5
6
7
66201-N7-00
1. 滚动条与滚动按钮 ( 纵、横 )
查阅数据 No. 列表、参数列表时，当前画面无法完全显示所有项目时使用。
2. 操作按钮
根据目的，打开下一操作画面和对话框时使用。
3. 行移动按钮
查阅数据 No. 列表、参数列表时，逐行上下移动光标时使用。
4. 参数输入框
在此可选择和输入参数。用键盘操作时，双击即可编辑。
用触摸屏操作时，按画面右下的 [ 编辑 ] 按钮，弹出编辑框后再输入。
5. 选项卡
选择选项卡，可以切换至参数的输入画面。
6. 辅助画面
用插图等形式显示对参数的输入有帮助的信息。参数列表的编号与辅助画面内的字母对应。
7. 截图按钮
对显示的图像进行截图。
将 USB 存储器插入点胶机正面左下面板内的 USB 接口中，再进行截图。USB 中会自动生成“ScreenShot”文件夹，截图数据
会自动以日期为名保存在该文件夹中 (JPG 格式，文件夹最大约 10MB)。
c
注意
USB 存储器，请务必使用本公司指定的 USB 存储器。使用非本公司指定的 USB 存储器，可能会导致机器发生故障。
2-5
2
■ 错误提示画面
错误提示画面
1
4
2
3
5 8
6 7
错误切换按钮
以“标记检测错误”画面为例
66226-N7-00
1. 显示错误数量
显示当前的错误和错误总数。发生多个错误时，按左右的错误切换按钮，切换到其它错误画面。
2. 显示识别图像 ( 在吸附元件、识别标记时的错误警告画面中显示 )
在识别胶点、标记等的图像处理过程中，若发生错误，会显示错误图像。
3. [示教]按钮(或[标记调整]按钮)
该按钮，随错误的内容显示不同的按钮名。[ 示教 ] 按钮时，打开示教画面。发生胶点识别错误时，显示为 [ 标记调整 ] 按钮，
打开标记调整画面。
4. 信息切换选项卡
‧
概 要
显示供操作人员用的信息。
‧
详 细
显示供管理人员、维修保养人员用的信息。无信息时，则不显示该选项卡。
5. [ 切换语言 ] 按钮
可以切换对话框中显示的语言种类。
6. [ 关闭警报 ]
关闭蜂鸣器。
7. [ 清除错误 ]
清除发生的错误。
8. [ 关闭 ] 按钮
不清除错误，直接关闭对话框。
参考
按 [ 关闭 ] 按钮关闭错误画面之后，按 [ 监控屏 ] 按钮，打开“生产”选项卡，可确认错误发生的位置。按“生产”画面的 [ 显示
错误 ] 按钮，可再次显示错误信息。关于“生产”画面，请参阅本章后述“3.9.2 查看生产监控屏”。
