2-7 2 按钮名 功能 17 点胶嘴高度测量 该按钮，只有配备了激光高度传感器 ( 选配 ) 时才有效。按该按钮，可以通过触摸式传感器测量 点胶嘴的高度。更换了点胶嘴或重新启动了点胶机时，必须先进行点胶嘴高度测量。 18 打点站高度测量 该按钮， 只有配备了激光高度传感器 ( 选配 ) 时才有效。通过激光高度传感器测量打点站的高度。 19 分段运行 首件点胶、试点胶以及分析不良原因时，需要在目的位置暂停时使用。 20 传送宽度 可以调…
2-6
2
2.2 “生产设计”画面
下面，介绍“生产设计”画面中各个按钮的功能。
“生产设计”画面
2
1
3
4
5
6
7 8
19
13
14
211716
15
18
9 10
20
11
12
22
66227-N7-00
按钮名 功能
1
履历 可以进行生产履历的保存及履历
1
、
2
项目中必要项目的选择、保存、清除和媒体的取出。
2
应用程序设置 可以设置有关点胶机的画面显示、添加或删除操作员、设置密码等。
3
版本 显示应用软件、系统等的版本信息。
4
系统备份
可以进行点胶机运行时必要的机械坐标、精度信息、选配装置信息、基本坐标等复原机器时必
要数据的备份与还原操作。
5
数据库 可以备份或还原有关生产所需的元件和标记信息的数据库，以及设置数据库的所在位置。
6
基板资源管理器 可以进行基板程序的移动、备份、还原、复制等操作。
7
暖机 进行暖机运行。详细内容，请参照本章后述“3.6进行暖机运行”的内容。
8
作业后停机 可以确认点胶结果，也可以使基板不被传至下游机。
9
传出后停机 点胶后的基板被传出到下游机之后，点胶机停止运行。
10
中途开始运行 点胶过程中，因某种原因使点胶机停机并复位之后，需要继续从下一个点胶位置开始点胶时使用。
11
点胶嘴 可以设置点胶嘴的类型与校正类型。
12
温度设置 可以指定使用或不使用胶筒加热器与加热器的温度。温度的设置范围 ：室温〜 50℃
13
更换胶筒
更换胶筒时，按该按钮，打开“更换胶筒”画面。在“更换胶筒”画面可以将点胶头移到更换
位置，可以进行吐胶与胶量复零。
14
打点站 该按钮，只有配备了打点站 ( 选配 ) 时才有效。按该按钮，可以卷动打点站的卷纸。
15
胶量复零 更换了胶筒时，按该按钮，可以将胶筒的使用量设置为 0。
16
激光复零
该按钮，只有配备了激光高度传感器 ( 选配 ) 时才有效。按该按钮，可以使激光高度传感器复零。
重新启动了点胶机时，需首先进行激光复零。
2-7
2
按钮名 功能
17
点胶嘴高度测量
该按钮，只有配备了激光高度传感器 ( 选配 ) 时才有效。按该按钮，可以通过触摸式传感器测量
点胶嘴的高度。更换了点胶嘴或重新启动了点胶机时，必须先进行点胶嘴高度测量。
18
打点站高度测量 该按钮，只有配备了激光高度传感器 ( 选配 ) 时才有效。通过激光高度传感器测量打点站的高度。
19
分段运行 首件点胶、试点胶以及分析不良原因时，需要在目的位置暂停时使用。
20
传送宽度 可以调节传送宽度。详细内容，请参照本章后述“2.3‘装置’画面”的内容。
21
点胶测试 检查点胶状态或调节吐胶压力时使用。
22
运行速度 可以调节运行速度。一般使用“100”。
2-8
2

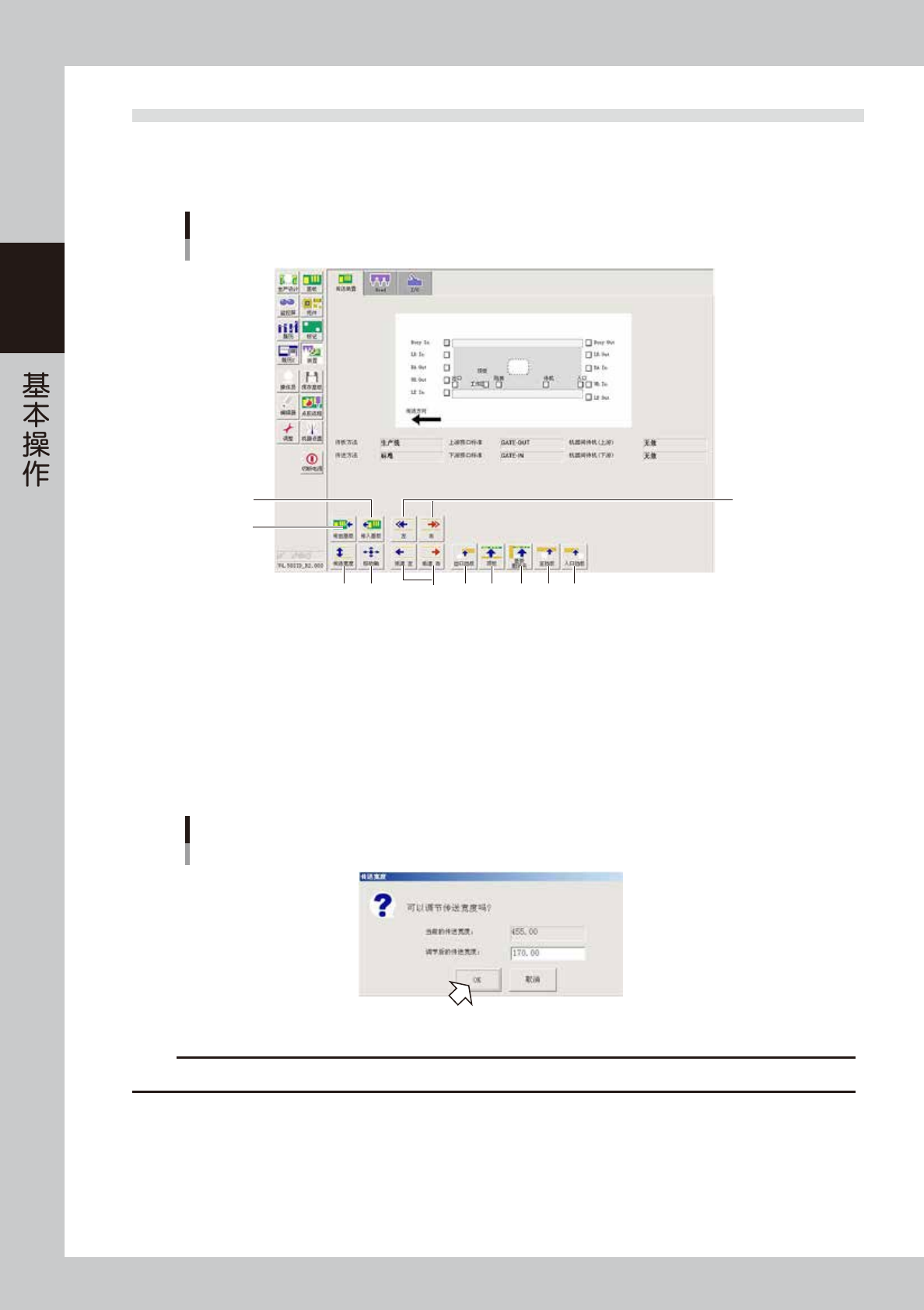

2.3 “装置”画面
下面，介绍“装置”画面内的手动操作按钮。
■ 传送装置手动操作画面
“装置”画面
“传送装置”选项卡
3
1
5
4 6
2
87 9 10
11
66228-N7-00
1. [ 传出基板 ] 按钮
解除基板的固定状态将基板传出到出口位置。
2. [ 传入基板 ] 按钮
将基板从入口位置或待机位置传送到固定位置并固定。
3. [ 传送宽度 ] 按钮
将传送宽度设置为与生产基板相同的宽度。
按 [ 传送宽度 ] 按钮，显示调节传送宽度的对话框，确认传送宽度之后按 [OK] 按钮。传送宽度变为指定的宽度。
“传送宽度”画面
66229-N7-00
c
注意
调节传送宽度时，必须注意避免传送轨与其它传送装置组件、顶针等发生碰撞。
