ISO 6432 迷你氣壓缸 MCMI 系列 特點 ■ 免給油 採用含油合金，特殊軸承襯套，使活塞桿無需給油。 ■ 高品質，耐久佳 氣壓缸採用高級不銹鋼材質，更具耐磨、腐蝕性。 ■ ISO 6432 標準規格 (ø8~ø25) 根據國際標準 ISO 6432 規格製作，大多數零件可互相替換。 ■ 多樣化支架種類 多種支架可供選擇，固定式及活動式安裝皆可。 ■ 配管孔螺牙 Rc. NPT . 均可製作 ■ 全系列均附磁 規格 標準行程表 …

100%1 / 14

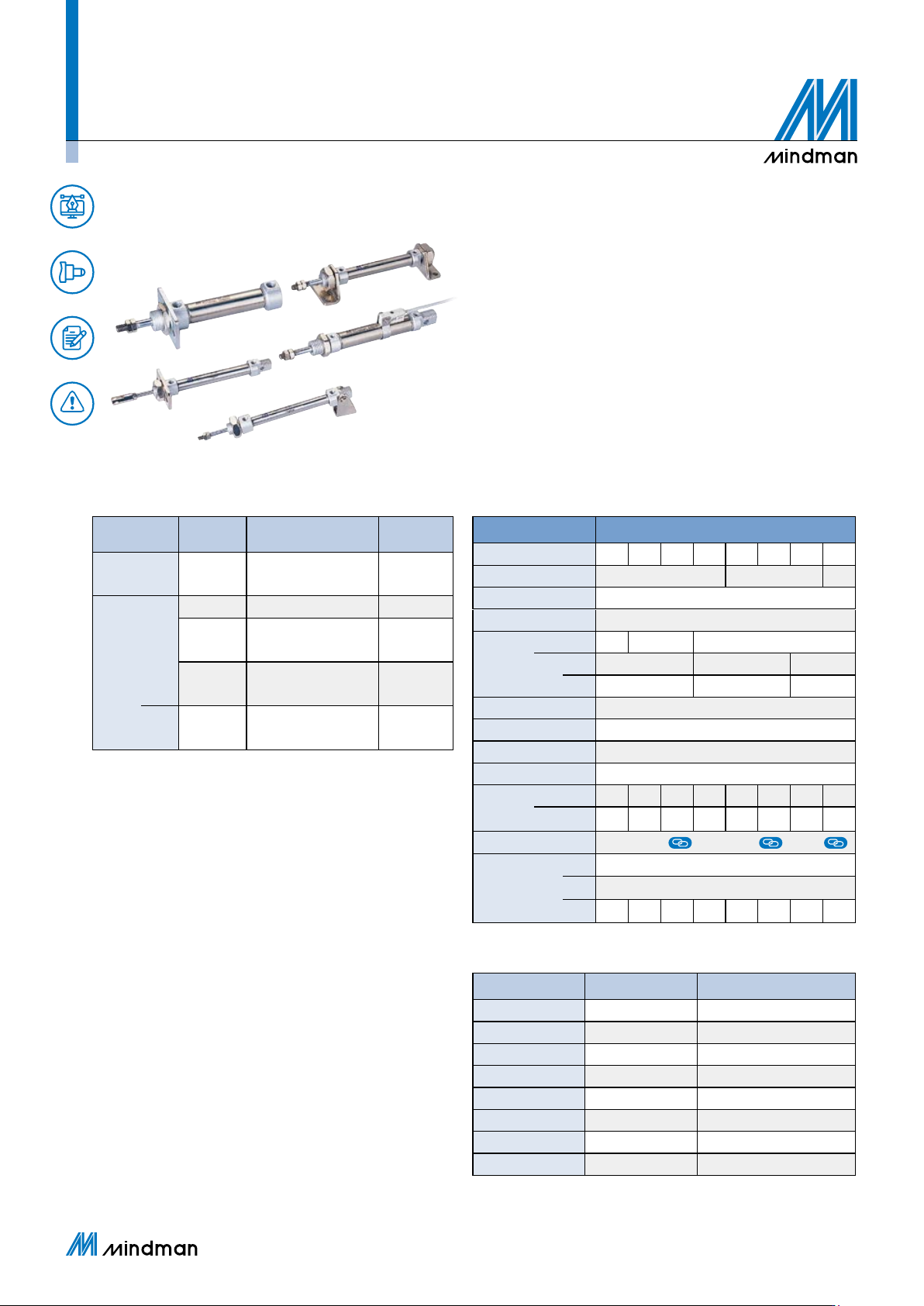

ISO 6432
迷你氣壓缸
MCMI
系列
特點
■
免給油
採用含油合金，特殊軸承襯套，使活塞桿無需給油。
■
高品質，耐久佳
氣壓缸採用高級不銹鋼材質，更具耐磨、腐蝕性。
■
ISO 6432
標準規格
(ø8~ø25)
根據國際標準
ISO 6432
規格製作，大多數零件可互相替換。
■
多樣化支架種類
多種支架可供選擇，固定式及活動式安裝皆可。
■
配管孔螺牙
Rc. NPT.
均可製作
■
全系列均附磁
規格標準行程表
鎖附扭力表
內徑 桿前螺牙 鎖附扭力值
(kgf·cm)
ø8 M4×0.7 11.8
ø10 M4×0.7 11.8
ø12 M6×1.0 41
ø16 M6×1.0 41
ø20 M8×1.25 170
ø25 M10×1.25 340
ø32 M10×1.5 340
ø40 M12×1.75 590
*
桿前螺牙鎖緊時參考上表，以免施扭矩過大造成活塞桿牙損壞斷裂。
*
鎖附扭力公差
±
5%
型號
MCMI
氣缸內徑
(mm)
8 10 12 16 20 25 32 40
配管口徑尺寸
M5×0.8 G1/8
G1/4
使用流體 空氣
最大使用壓力
0.7 MPa
最小
使用壓力
(MPa)
複動
0.1 0.08 0.06
單動
引入
─ 0.23 ─
押出
─ 0.18 ─
耐壓力
1 MPa
給油 不需給油
周圍溫度
–5~+60°C
(
不凍結
)
使用速度範圍
50~750 mm/sec
最大容許
動能
(
焦耳
)
J
墊片緩衝
0.02 0.03 0.04 0.09 0.27 0.4 0.65 1.2
可調緩衝
─ ─ ─ 0.4 0.66 0.97 1.27 2.35
傳感器
RDC, RQC , RDT, RQT ,
RCM
傳感器束帶
R*C
BKC-1
(
不適用
R*CV
垂直出線型
)
R*T
BKT-1
RCM
BM8 BM10 BM12 BM16 BM20 BM25 BM32 BM40
作動方式 氣缸內徑 行程
(mm)
最大行程
(mm)
單動型
13/15 ø16,20,25 10,25,50,75,100 150
複動型
11
ø8 10,25,40,50,80,100 200
ø10,12
10,25,40,50,80,100,
125,160,200
300
ø16,20,25
ø32,40
10,25,50,75,100,125,
150,200,300,400,500
1000
21/27
ø16,20,25
ø32,40
10,25,50,75,100,125,
150,200,300,400
450
*
中間行程亦可承製，請洽業務人員。
特殊規格
特殊軸端
技術資料
注意事項
(
安裝前閱讀
)
ISO 6432
迷你氣壓缸
MCMI

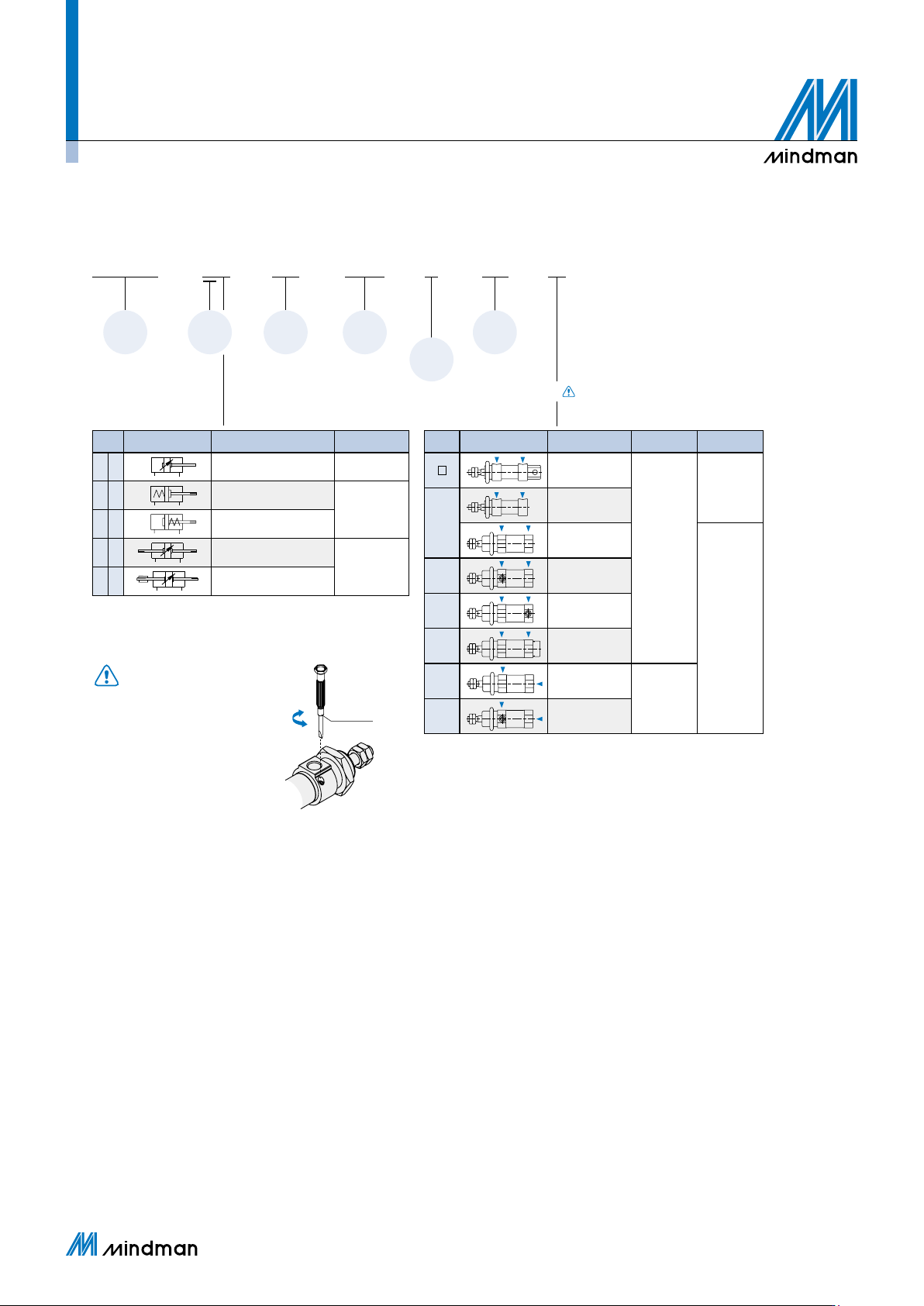

訂購代號
一字
螺絲起子
鎖緊
鬆開
MCMI
─
11
─
16
─
100
─
A
─
10
─
N
訂購代號
無
:
墊片緩衝型
(
不可調
)
A
:
可調緩衝型
(ø8~ø12
氣缸內徑不適用
)
型號 行程氣缸內徑
1
:
單軸
2
:
雙軸
作動方式／桿端牙型
代號 記號 說明 適用內徑
1 1
複動外牙
ø8~ø40
1 3
引入單動外牙
ø16~ø25
1 5
押出單動外牙
2 1
雙軸複動外牙
ø16~ø40
2 7
雙軸複動可調行程外牙
*
單動型承製時請洽業務人員。
* (R)
、
(H)
、
(RC)
不適用於
ø32 (A)
可調緩衝型。
注意
適用
(
A
)
可調緩衝型
1.
調節緩衝時，請將針閥鎖緊，
再緩慢旋開到適當緩衝狀態
(
轉動需在
2.5
圈內
)
。
2.
過度鬆開針閥，會使緩衝失
效，並減短氣缸壽命。
型式
代號 記號 說明 配管型式 適用內徑
標準型
標準
ø8~ø25
N
無尾型
無尾型
ø32, ø40
R
前搖擺無尾型
H
後搖擺無尾型
F
圓尾型
C
無尾型
軸向進氣
RC
前搖擺無尾型
緩衝型式
可調行程
*
僅適用
27
型
ISO 6432
迷你氣壓缸
MCMI

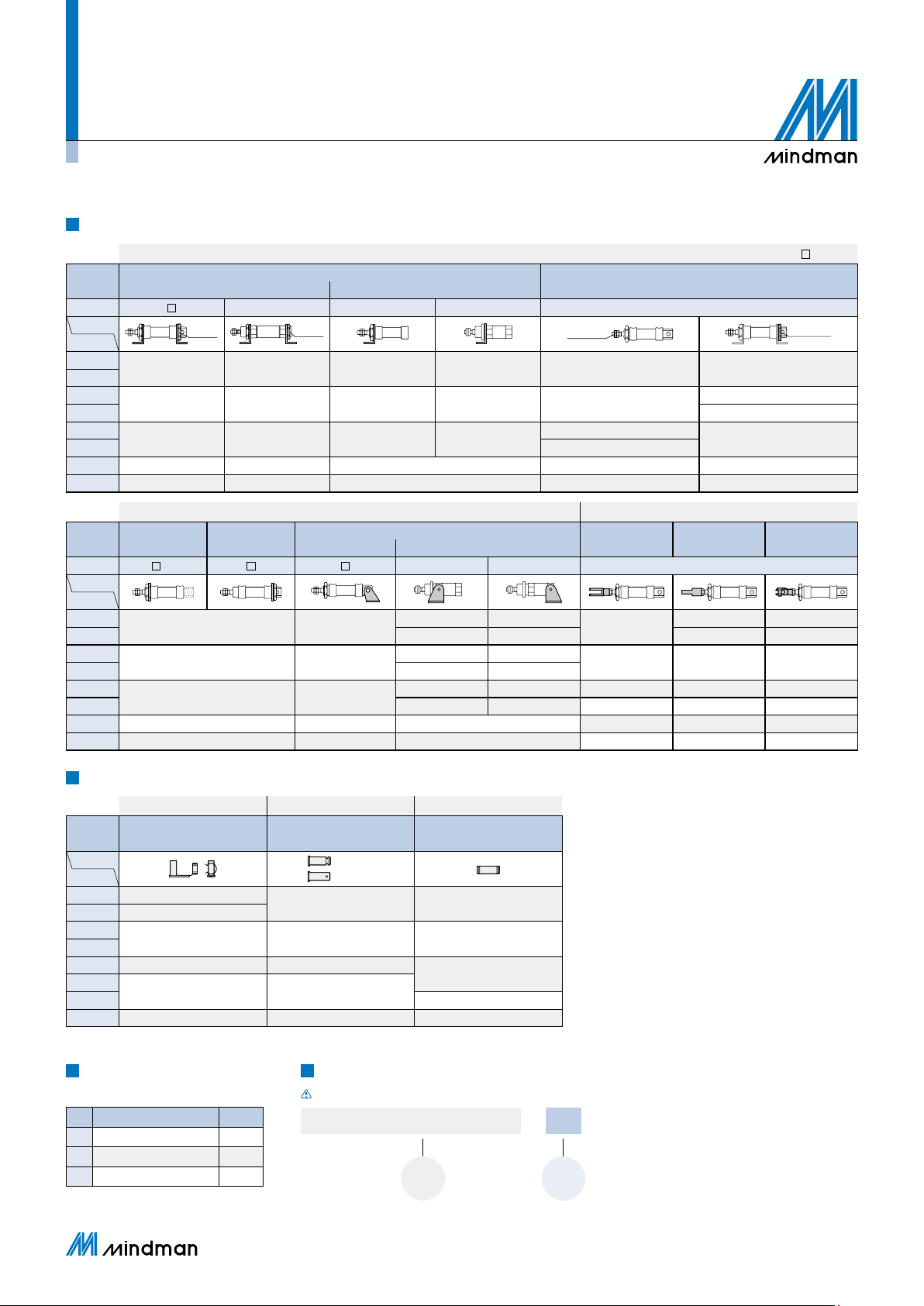

配件訂購代號
配件&接頭/訂購代號
插銷 / 訂購代號
適用
Y
接頭
Y&I
接頭
SDB
配件
代號
PIN-S
PIN-Y-P
(
含扣環
/
開口銷
)
PIN-SDB-P
(
含扣環
)
圖示
內徑
ø8~ø16
ø20~ø40
ø8
–
PIN-M3-8-2-P PIN-M3-8-1-P
ø10
–
ø12
PIN-M3-16-S PIN-M3-12-2-P PIN-M3-12-1-P
ø16
ø20
PIN-M3-20-S PIN-M3-20-2-P
PIN-M3-20-1-P
ø25
PIN-Q2-32-S PIN-Q2-32-2-P
ø32
–
ø40
PIN-Q2-40-S PIN-Q2-40-2-P
–
配件 接頭
代號
FA FB
SDB SDB
Y I
YS
(Y+
浮動彈簧插銷
)
(
含插銷
×
1 +
扣環
×
2 ) (
含襯套
+
軸環
)
適用型式
, N R, RC H
均適用
圖示
內徑
ø8
FA-M3-8 SDB-M3-8
– –
Y-M3-8
– –
ø10
– – – –
ø12
FA-M3-12 SDB-M3-12
– –
Y-M3-12 I-M3-12 YS-M3-16
ø16
– –
ø20
FA-M3-20 SDB-M3-20
– –
Y-M3-20 I-M3-20 YS-M3-20
ø25
– –
Y-Q2-32 I-Q2-32 YS-Q2-32
ø32
– –
SDB-M3-32 Y-M3-32 I-M3-32 YS-M3-32
ø40
– –
SDB-M3-40 Y-M3-40 I-M3-40 YS-M3-40
配件
代號
LB LB
NUT
( LB
×
2
，內含缸蓋螺帽
×
1 ) ( LB
×
1
，不含缸蓋螺帽
)
適用型式
F N R, H, C, RC –
圖示
內徑
含螺帽
含螺帽
桿前螺帽
缸蓋螺帽
ø8
LB-M3-8x2
–
LB-M3-8
–
NUT-M4x0.7x3.2Hx7B NUT-M12x1.25x6Hx19B
ø10
ø12
LB-M3-12x2
–
LB-M3-12
–
NUT-M6x1.0x5Hx10B
NUT-M16x1.5x8Hx24B
ø16
NUT-M16x1.5x6Hx22B
ø20
LB-M3-20x2
–
LB-M3-20
–
NUT-M8x1.25x5Hx13B
NUT-M22x1.5x6Hx30B
ø25
NUT-M10x1.25x6Hx17B
ø32
–
LB-M3-32x2 LB-M3-32 NUT-M10x1.5x5Hx17B NUT-M30x1.5x7Hx38B
ø40
–
LB-M3-40x2 LB-M3-40 NUT-M12x1.75x7Hx19B NUT-M38x1.5x8Hx46B
:
標準型
*
單獨訂購配件
/
接頭
/
插銷，
請依上表訂購代號各別下單。
訂購範例 / 自行組立
No.
訂購代號 數量
1
LB-M3-32x2
1
2
Y-M3-32
1
3
PIN-Q2-32-2-P
1
氣缸內徑
ø32
的
LB
配件、
Y
接頭、插銷。
訂購範例 / 原廠組立
MCMI
─
標準訂購代號
+
LB
氣壓缸 配件
以符號「
+
」區隔氣壓缸與配件。
