QP-351E-MM P ARTS LIST 2 2 - 1 2 2 . P F U - 3 E N G パーツ排出コンベア( M ) ( オプション) ( D B Q N ) 2 2 . P F U - 3 E P a r t s e j e c t c o n v e y o r ( M ) ( O p t i o n ) ( D B Q N ) 2 2 . P F U - 3 E N G パーツ排出コンベア( M ) ( オプショ…

100%1 / 221
21.2.PFU-3E(DBVH)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
77 H5189T 2
BOLT, HEX
ﾎﾞﾙﾄ 六角    M6X45L FE
78 N1085A 2 NUT, HEX ﾅｯﾄ 六角 M6 P=1.0 OT
QP-351E-MM PARTS LIST
21 - 10 21.2.PFU-3E(DBVH)
QP-351E-MM PARTS LIST
22 - 1

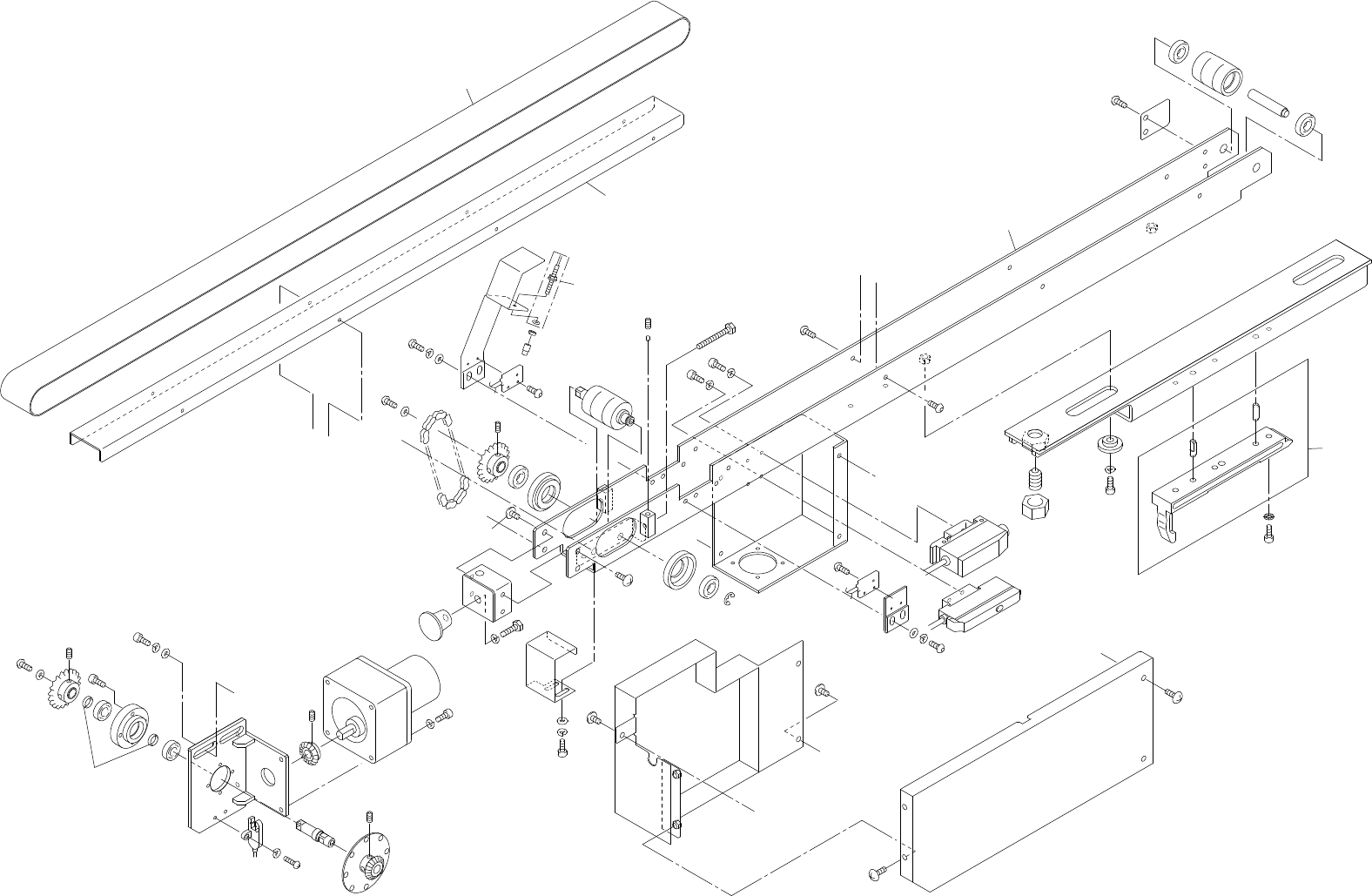

22.PFU-3E NGパーツ排出コンベア(M)(オプション)(DBQN)
22.PFU-3E Parts eject conveyor(M)(Option)(DBQN)
22.PFU-3E NGパーツ排出コンベア(M)(オプション)(DBQN)
22.PFU-3E Parts eject conveyor(M)(Option)(DBQN)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x4
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
21
20
19
58
57
51
68
71
70
72
51
67
76
28
27
23
22
54
32
30
77
35
8
31
49
50
17
74
10
B
34
13
14
11
12
3
3
7
8
10
15
C
49
26
18
24
56
50
47
A
E
36
D
B
C
46
2
54
40
43
42
41
39
38
37
29
64
60
61
59
25
75
75
48
45
54
44
33
78
66
69
65
55
4
48
54
52
1
9
2
53
52
16
62
73
65
63
79
82
81
80
6
5
A
E
D
22.PFU-3E NGパーツ排出コンベア(M)(オプション)(DBQN)
22.PFU-3E Parts eject conveyor(M)(Option)(DBQN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBQN0010 1 FRAME ﾌﾚｰﾑ FE
2 K5255T 8
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M3X6L FE
3 K52565 3
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X6L FE
4 N4028A 2
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め       
M4X6L FE
5 DBQN0020 1 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ FE
6 DBQN0030 1 BELT ﾍﾞﾙﾄ OT
7 DBQN0040 1 COVER ｶﾊﾞｰ FE
8 K5208A 4
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
9 DBQN0050 1 COVER ｶﾊﾞｰ FE
10 K5208A 3
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
11 DBQN0060 1 STOPPER, WORK ｽﾄｯﾊﾟ ﾜｰｸ FE
12 H5287A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X8L FE
13 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
14 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
15 DBQN0070 1 BKT, SW BKT SW FE
16 H5180A 1 BOLT, HEX ﾎﾞﾙﾄ 六角 M6X12L FE
17 W1024A 1
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
18 DBQN0080 1 BKT, MOTOR BKT ﾓｰﾀ FE
19 H5321A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X12L FE
20 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
21 W1045A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
22 DBQN0090 1 SHAFT ｼｬﾌﾄ FE
23 DBQN0100 1 ROLLER ﾛｰﾗ FE
24 DBQN0120 1 SHAFT ｼｬﾌﾄ FE
25 DBQN0130 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ FE
26 H5274A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M3X6L FE
27 DBQN0140 1 PLATE, RETAINING ﾌﾟﾚｰﾄ 押ｴ FE
28 K52565 2
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M4X6L FE
29 DBQN1010 1 BASE, SLIDE ﾍﾞｰｽ ｽﾗｲﾄﾞ FE
30 DBQN1020 2 COLLAR ｶﾗｰ FE
31 H5300A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L HRC34-44 FE
32 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
33 AWCC3705 1 GUIDE ｶﾞｲﾄﾞ OT
34 H5288A 3
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X10L FE
35 W1011A 3
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-4-L FE
36 WCC0125 1 GUIDE ｶﾞｲﾄﾞ FE
37 WCA0211 1 PIN ﾋﾟﾝ OT
QP-351E-MM PARTS LIST
22 - 2
22.PFU-3E NGパーツ排出コンベア(M)(オプション)(DBQN)
22.PFU-3E Parts eject conveyor(M)(Option)(DBQN)
