33.MTU-9E シャトル(DBTN) 33.MTU-9E Suttle(DBTN) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 195 H5137R 2 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ STEHN7 OT 196 K5331E 2 CONTROLLER, S…

100%1 / 221
33.MTU-9E シャトル(DBTN)
33.MTU-9E Suttle(DBTN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
158 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
159 DBTN1540 1 GEAR ｷﾞﾔ FE
160 N4020T 2 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止ﾒ M3X5Lﾋﾗｻｷ FE
161 K5262B 1
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ六角穴ﾎﾞﾀﾝ   M6X12L FE
162 W1024A 1
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
163 W1051A 1 WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X12.5(1W-6) FE
164 DBTN1550 1 GEAR ｷﾞﾔ FE
165 N4018T 1 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止ﾒ M3X3Lﾋﾗｻｷ FE
166 K1100A 4
CAM FOLLOWER
ｶﾑﾌｫﾛｱ CFH8-UU-A OT
167 N1089A 4
NUT, HEX
ﾅｯﾄ 六角         
M8 P=1.25 OT
168 W1025A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
169 S3141Y 1 SW, PHOTOELECTRIC SW 光電 UM-Z3DSV OT
170 2 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2.6X12L OT
171 2
NUT, HEX
ﾅｯﾄ 六角         
M2.6 OT
172 2 刃付座金 M2.6内歯形 OT
173 W1022A 2 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
174 DBTN1730 3 COLLAR BEARING ｶﾗｰ ﾍﾞｱﾘﾝｸﾞ FE
175 ADBTN8610 1 CLAMPER ｸﾗﾝﾊﾟ OT
176 DBTN1620 1 KNUCKLE ﾅｯｸﾙ FE
177 H5288A 1 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L FE
178 W1011A 1
WASHER, CONICAL
ﾜｯｼｬ 皿 M-4-L FE
179 DBTN1630 1 BKT, PIVOT BKT ｼﾃﾝ FE
180 N4019A 1 SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止ﾒ M3X4L FE
181 DBTN1640 2 ARM ｱｰﾑ FE
182 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X8L FE
183 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
184 W1042A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
185 DBTN1650 1 SHAFT, PIVOT ｼｬﾌﾄ ｼﾃﾝ FE
186 DBTN1660 1 SHAFT, PIVOT ｼｬﾌﾄ ｼﾃﾝ FE
187 DBTN1670 1 BKT, SENSOR BKT ｾﾝｻ FE
188 H5275A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M3X8L FE
189 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
190 DBTN1680 1 DOG ﾄﾞｯｸﾞ FE
191 H5269A 1
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M2.6X5L FE
192 W1020T 1
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2.6M/M FE
193 H3063M 2 BUSHING ﾌﾞｯｼｭ 54F-0606 OT
194 S2008H 1 CYLINDER, AIR ｼﾘﾝﾀﾞ ｴｱ CDQSD16-2DC OT
QP-351E-MM PARTS LIST
33 - 6
33.MTU-9E シャトル(DBTN)
33.MTU-9E Suttle(DBTN)
33.MTU-9E シャトル(DBTN)
33.MTU-9E Suttle(DBTN)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
195 H5137R 2 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ STEHN7 OT
196 K5331E 2 CONTROLLER, SPEED ｺﾝﾄﾛｰﾗ ｽﾋﾟｰﾄﾞ SSF4-M5-A-P OT
197 S40443 1 SENSOR, PHOTO ｾﾝｻ ﾌｫﾄ EE-SX770A OT
198 K5184H 2 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X8L FE
199 W1021A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
200 DBTN1750 1 COVER ｶﾊﾞｰ FE
201 H5320A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X10L FE
202 H5330A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X40L FE
203 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M-M FE
204 W1045A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
205 DBVH0560 1 SEAL ｼｰﾙ PL
QP-351E-MM PARTS LIST
33 - 7
33.MTU-9E シャトル(DBTN)
33.MTU-9E Suttle(DBTN)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Antistatic
108
36
37
70
D
Option
41
41
121
119
118
120
104
103
49
29
25
26
87
92
95
97
96
84
85
93
94
91
82
83
100
99
99
98
90
88
86
89
27
28
104
41
39
40
38
1
115
122
41
41
41
104
41
41
1
46
107
106
105
114
113
124
81
123
45
101
103
102
125
78
109
79
80
110
111
112
6
5
117
7
8
3
42
43
10
11
126
71
71
74
73
72
74
73
72
75
77
76
75
77
76
8
7
30
31
32
126
4
C
D
B
A
A
7
8
X10
133
29
29
2
C
24
24
47
127
47
127
53
52
51
17
18
19
50
16
47
127
47
127
56
57
16
54
17
18
19
34
35
33
35
34
15
14
13
128
129
12
130
131
132
B
22
67
68
69
127
47
24
127
47
62
65
64
63
66
20
67
68
69
127
59
60
61
58
66
24
127
47
47
135
136
137
134
134
134
134
34 - 1

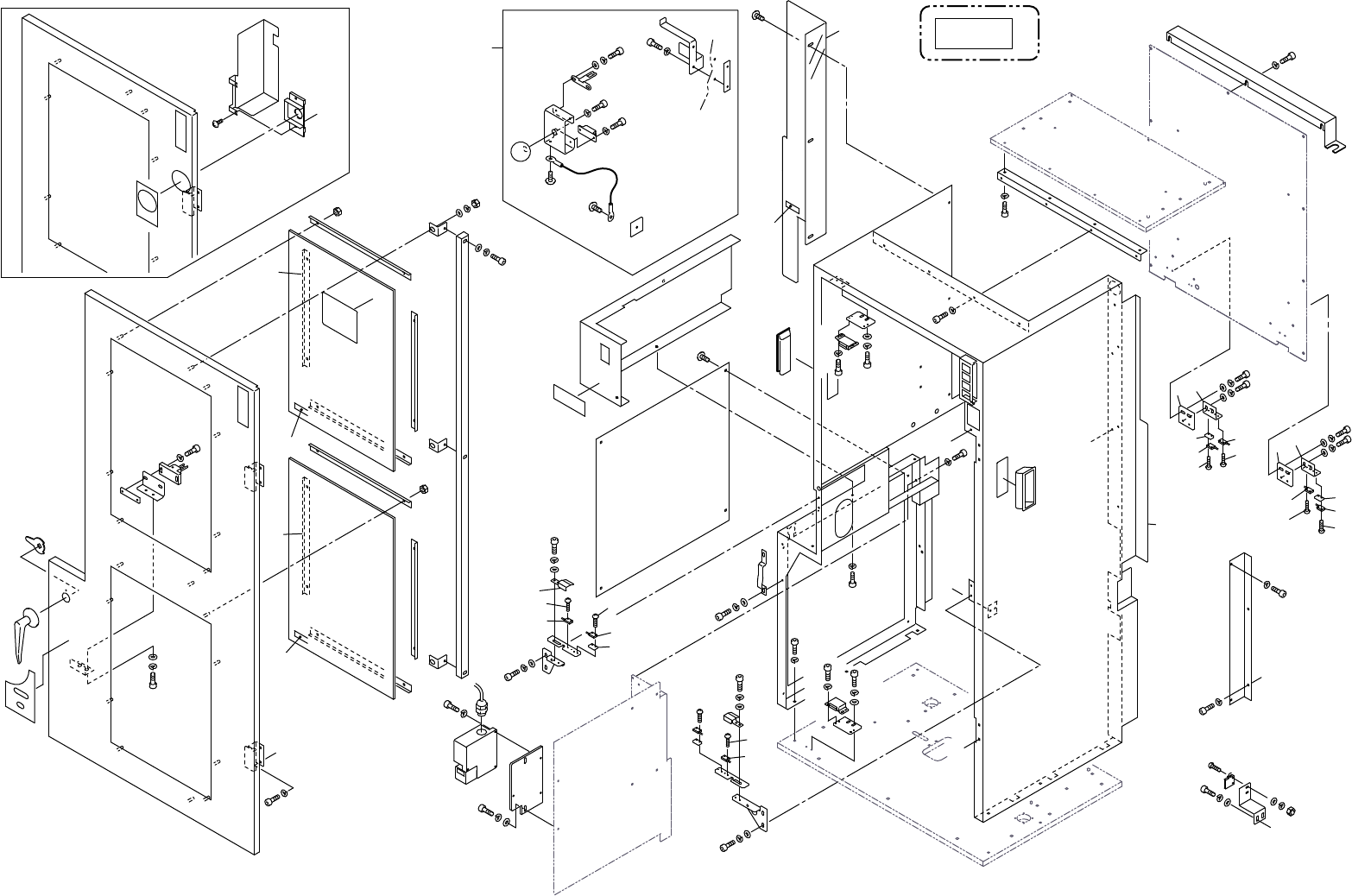

34.MTU-9E カバー(DBTN)
34.MTU-9E Cover(DBTN)
34.MTU-9E カバー(DBTN)
34.MTU-9E Cover(DBTN)
QP-351E-MM PARTS LIST
