QP-351E-MM-03 - 第55页
QP-351E-MM P ARTS LIST 1 3 - 1 1 3 . C o p l a n a r i t y c h e c k ( O p t i o n ) ( D B O C ) 1 3 . コプラナリティーチェック( オプション) ( D B O C ) 1 3 . C o p l a n a r i t y c h e c k ( O p t i o n ) ( D B O C ) 1 3 . コプラナリティーチェック…
12.オートキャリブレーションユニット(オプション)(DBOB)
12.Auto calibration unit(Option)(DBOB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBOB0011 1 ｼﾞｸｹﾝｻ OT
2 DBOB0020 1 BASE, JIG ﾍﾞｰｽ 治具 FE
3 H5290A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X15L FE
4 W1011A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
5 N4029A 4
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M4X8L FE
6 DBOB0030 1 RETAINER 押え PL
7 DBOB0040 1 FILTER ﾌｨﾙﾀ FE
8 DBOB0050 1 BKT BKT FE
9 H5292A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M4X20L FE
10 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
11 W1043A 2 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
12 DBOB0071 1 BKT BKT FE
13 H5290T 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X16L FE
14 W1011A 2
WASHER, CONICAL
ﾜｯｼｬ 皿
M-4-L FE
15 BHGC4150 1 KEY ｷｰ FE
16 N4035A 1
SCREW, HEX SOCKET SET
ﾈｼﾞ 六角穴止め
M4X20L FE
17 N1080A 1
NUT, HEX
ﾅｯﾄ 六角
M4 P=0.7 OT
18 Y3086Z 1 UNION, HALF ﾕﾆｵﾝ ﾊｰﾌ KQ2S06-01S OT
QP-351E-MM PARTS LIST
12 - 2
12.オートキャリブレーションユニット(オプション)(DBOB)
12.Auto calibration unit(Option)(DBOB)
QP-351E-MM PARTS LIST
13 - 1
13.Coplanarity check(Option)(DBOC)
13.コプラナリティーチェック(オプション)(DBOC)
13.Coplanarity check(Option)(DBOC)
13.コプラナリティーチェック(オプション)(DBOC)

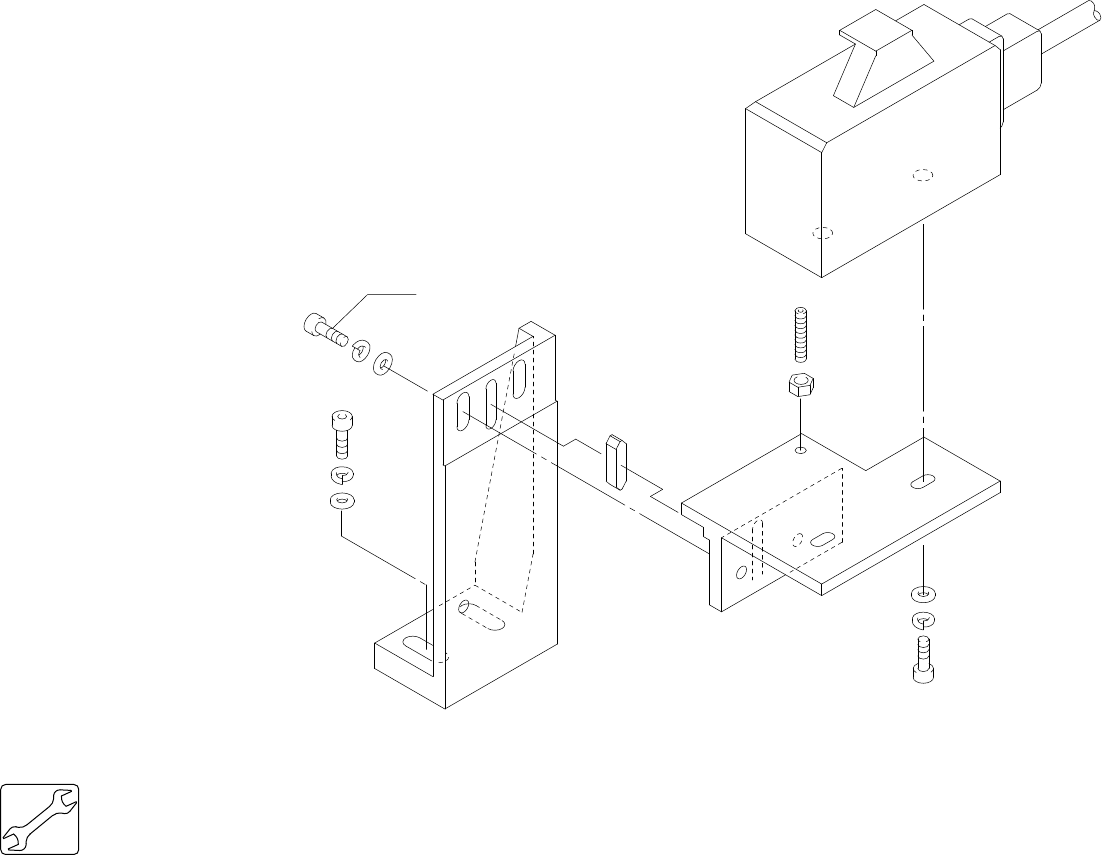

ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x2
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
12
4
3
2
8
7
6
10
11
15
14
13
5
1
9
QP-351E-MM PARTS LIST
13 - 2

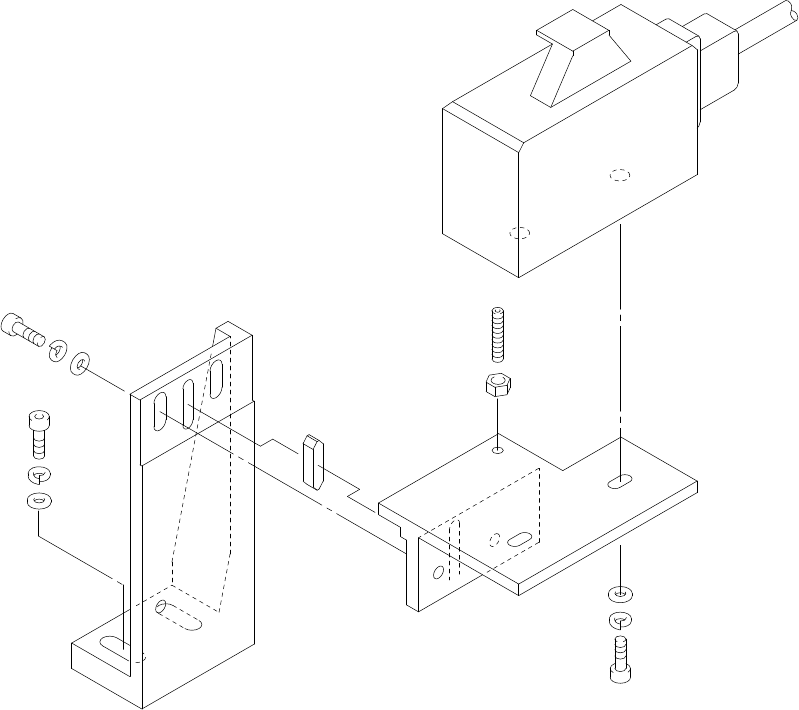

13.Coplanarity check(Option)(DBOC)
13.コプラナリティーチェック(オプション)(DBOC)
13.Coplanarity check(Option)(DBOC)
13.コプラナリティーチェック(オプション)(DBOC)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x2
B
A
7.8N･m
