18.2.本体(DBAC) 18.2.Body(DBAC) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 42 DBAB0241 1 RAIL ﾚｰﾙ OT 43 K5209A 2 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L FE 44 DBAB0250 2 BLOCK…

100%1 / 221

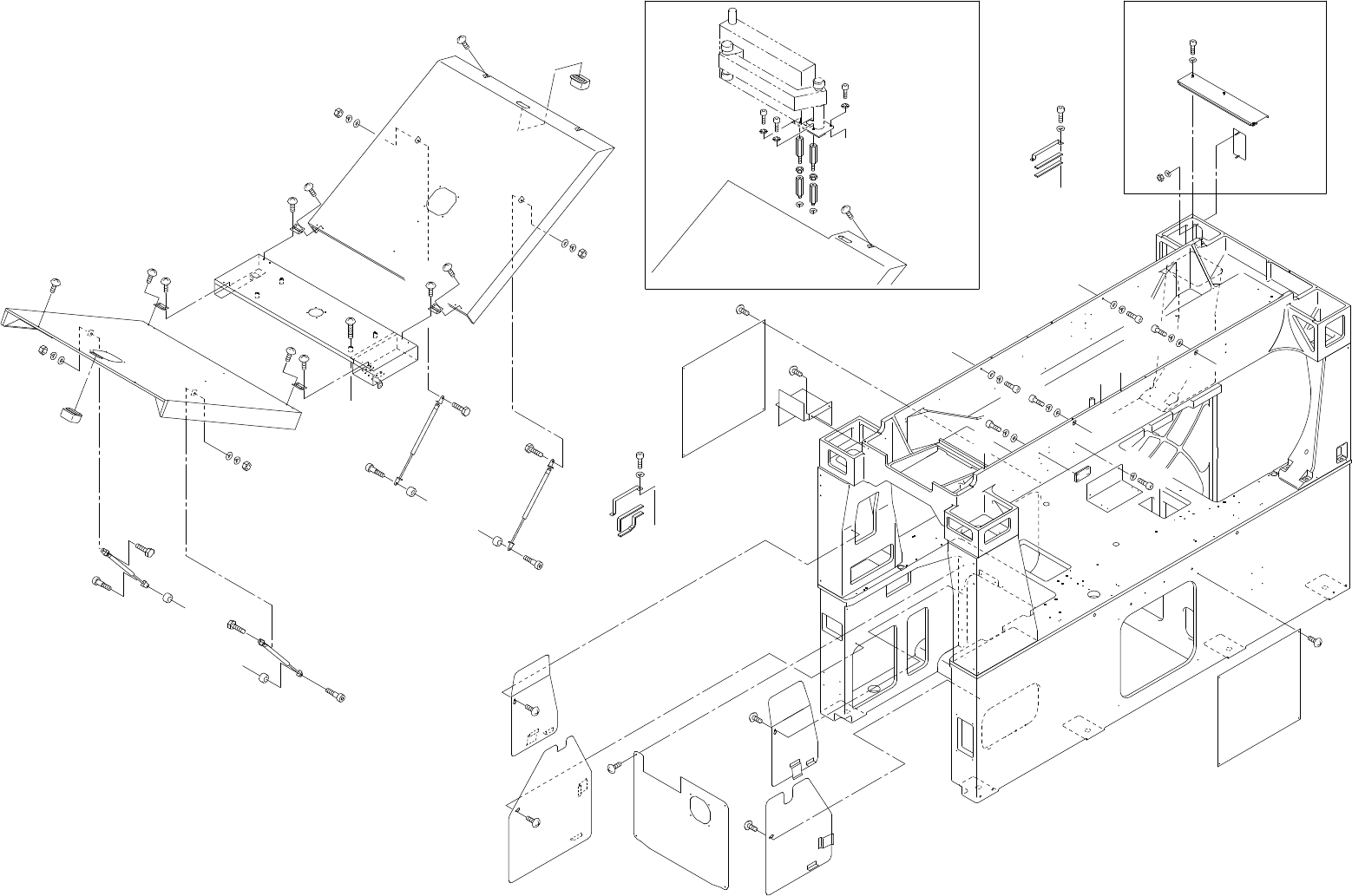

18.2.本体(DBAC)
18.2.Body(DBAC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBAB0441 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ OT
2 H5346A 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X45L FE
3 W1014A 6
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H FE
4 DBAB0451 2 GUIDE, RAIL ｶﾞｲﾄﾞ ﾚｰﾙ OT
5 H5346A 6
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X45L FE
6 W1014A 6
WASHER, CONICAL
ﾜｯｼｬ 皿         
M-8-H FE
7 DBAB0110 4 BUSHING, GUIDE ﾌﾞｯｼｭ ｶﾞｲﾄﾞ FE
8 DBAB0120 2 BKT, RETAINER BKT 押え FE
9 K5357M 2
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X6L FE
10 DBAB0130 2 COVER, CONNECTOR ｶﾊﾞｰ ｺﾈｸﾀ FE
11 H5289A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L FE
12 W1022A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
13 DBAB0140 2 BLOCK, BACKUP ﾌﾞﾛｯｸ ﾊﾞｯｸｱｯﾌﾟ PL
14 K5255T 4 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M3X6L FE
15 DBAB0150 4 BKT, STOPPER BKT ｽﾄｯﾊﾟ FE
16 DBAB0160 4 STOPPER ｽﾄｯﾊﾟ PL
17 DBAB0170 4 COLLAR ｶﾗｰ OT
18 H5346A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M8X45L FE
19 W1025A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
20 W1052A 4 WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
21 DBAB0180 2 PLATE, STIFFENING ﾌﾟﾚｰﾄ 当て FE
22 H5323A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X18L FE
23 W1024A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
24 W1045A 8 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
25 DBAB0201 2 PLATE ﾌﾟﾚｰﾄ FE
26 H5322A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M6X15L FE
27 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
28 W1045A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
29 W1087A 6 WASHER ﾜｯｼｬ CC-5-10-5.3-0.8 FE
34 BHUF0020 4 BUSHING, GUIDE ﾌﾞｯｼｭ ｶﾞｲﾄﾞ FE
35 BHAB0660 2 BKT, SENSOR BKT ｾﾝｻ FE
36 H5289A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X12L FE
37 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
38 W1043A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
39 H10517 2 VALVE, CHECK ﾊﾞﾙﾌﾞ ﾁｪｯｸ IN-334-97 OT
40 S3099M 2 SW, PROXIMITY SW 近接 TL-W1R5MC1 OT
41 K5357T 2
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M3X8L FE
QP-351E-MM PARTS LIST
18 - 7
18.2.本体(DBAC)
18.2.Body(DBAC)
18.2.本体(DBAC)
18.2.Body(DBAC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
42 DBAB0241 1 RAIL ﾚｰﾙ OT
43 K5209A 2
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
44 DBAB0250 2 BLOCK, REFERENCE ﾌﾞﾛｯｸ 基準 FE
45 H5291A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X18L FE
46 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
47 DBAB0421 1 GUIDE ｶﾞｲﾄﾞ OT
48 H5342A 3 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M8X25L FE
49 W1014A 3 WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H FE
50 DBAB0431 1 GUIDE ｶﾞｲﾄﾞ OT
51 H5342A 3 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M8X25L FE
52 W1014A 3 WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H FE
53 DBAB0321 1 PLATE ﾌﾟﾚｰﾄ FE
54 H5298A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M5X10L FE
55 W1023A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ M5/M FE
56 DBAC0100 1 GUID ｶﾞｲﾄﾞ OT
57 H5341A 3 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M8X20L FE
58 W1014A 3 WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H FE
59 DBAC0110 1 GUID ｶﾞｲﾄﾞ OT
60 H5341A 3 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴  M8X20L FE
61 W1014A 3 WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H FE
QP-351E-MM PARTS LIST
18 - 8
18.2.本体(DBAC)
18.2.Body(DBAC)
19 - 1
19.1.カバー(DBAL)
19.1.Cover(DBAL)
19.1.カバー(DBAL)
19.1.Cover(DBAL)
QP-351E-MM PARTS LIST
1.1.ノズル一覧 (DBPN)
1.1.ノズル一覧 (DBPN)
6.1.基板クランプ(CSSS)
6.1.Board clamping unit(CSSS)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
Ref.31-1
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
Rear operation panel(Option)
x20
20
20
5
6
D
6
5
B
A
9
リアオペレ−ションパネル（オプション）
6
5
5
6
16
17
18
18
17
16
18
17
16
18
16
17
8
C
15
14
14
15
15
14
15
14
3
19
21
21
19
19
19
1
7
32
32
31
31
D
B
A
C
16
17
18
2
4
10
28
11
12
13
30
29
リアオペレーションパネル（オプション）
Rear operation panel(Option)
37
33
41
40
38
39
34
35
36
26
27
26
27
24
25
22
23
C
20
20
20
20
20
20
42
F
F
43
43
44
45
47
47
46
49
48
54
55
52
53
58
59
56
57
50
51
16
17
18
16
17
18
16
17
18
G
G
E
E
