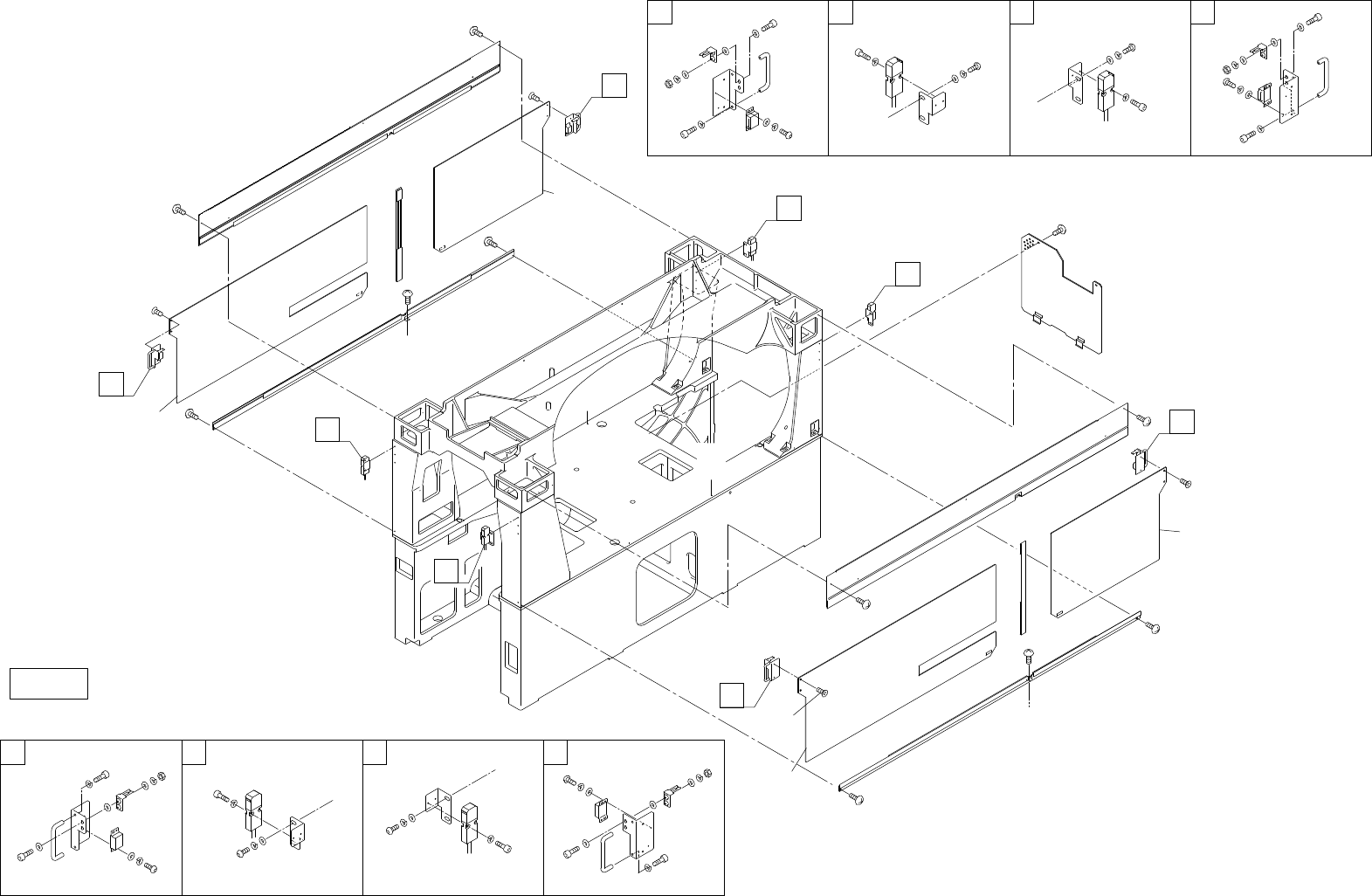

19.2.カバー(DBAL) 19.2.Cover(DBAL) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 DBAL0182 1 RAIL, UPPER ﾚｰﾙ 上 FE 2 K5208A 5 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X6L FE 3 DBAL0192…

100%1 / 221
19 - 4
19.2.カバー(DBAL)
19.2.Cover(DBAL)
19.2.カバー(DBAL)
19.2.Cover(DBAL)
QP-351E-MM PARTS LIST
1.1.ノズル一覧 (DBPN)
1.1.ノズル一覧 (DBPN)
6.1.基板クランプ(CSSS)
6.1.Board clamping unit(CSSS)
An
ti
st
ati
c
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
8
8
9
8
11
6
6
5
7
17
22
26
44
37
34
37
36
35
37
35
37
43
10
39
42
41
40
32
33
33
31
32
31
38
13
14
15
19
20
21
18
12
37
34
37
36
38
45
44
40
41
42
45
43
16
39
30
2
2
17
37
34
37
37
43
43
10
39
42
41
40
45
44
45
44
39
16
42
41
40
32
33
33
32
31
31
18
35
37
35
36
38
19
20
21
13
14
15
12
37
34
37
36
38
11
4
4
4
3
9
1
28
24
29
25
27
23
x25
x10
J
K
A
A
G
E
H
F
B
C
D
E F G H
B C D
J
K
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
47
46
19.2.カバー(DBAL)
19.2.Cover(DBAL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
1 DBAL0182 1 RAIL, UPPER ﾚｰﾙ 上 FE
2 K5208A 5
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
3 DBAL0192 1 RAIL, LOWER ﾚｰﾙ 下 FE
4 K5208A 3
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
5 DBAL0202 1 RAIL, UPPER ﾚｰﾙ 上 FE
6 K5208A 5
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
7 DBAL0212 1 RAIL, LOWER ﾚｰﾙ 下 FE
8 K5208A 3
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
9 DBAK1341 2 SUPPORT COLUMN 支柱 FE
10 DBAK1251 2 BKT BKT FE
11 K5361A 4
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M5X8L FE
12 DBAK1260 2 BKT BKT FE
13 K5262E 4
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M6X15L FE
14 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
15 W1045A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
16 DBAK1271 2 BKT BKT FE
17 K5361A 4
SCREW, HEX SOCKET COUNTERSUNK
小ﾈｼﾞ 六角穴皿       
M5X8L FE
18 DBAK1280 2 BKT BKT FE
19 K5262E 4
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M6X15L FE
20 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
21 W1045A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-6 FE
22 ADBAL8070 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Brown OT
23 ADBAK8120 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Brown OT
24 ADBAL8080 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Brown OT
25 ADBAK8140 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Brown OT
26 ADBAL8090 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Clear OT
27 ADBAK8160 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Clear OT
28 ADBAL8100 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Clear OT
29 ADBAK8180 1 PLATE, ACRYLIC ﾌﾟﾚｰﾄ ｱｸﾘﾙ Clear OT
30 BHPZ0170 4 SEAL ｼｰﾙ PL
31 S3196D 4 SW, LIMIT SW ﾘﾐｯﾄ ST14-20E-2.5M OT
32 H5290T 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X16L FE
33 W1022A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
34 S3196F 4 SW, LIMIT SW ﾘﾐｯﾄ ST14-B5 FE
35 H5291A 8
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴        
M4X18L FE
36 W1022A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
37 W1041A 24 WASHER, FLAT ﾜｯｼｬ 平 4M/MX0.8X9(1W-4) FE
QP-351E-MM PARTS LIST
19 - 5
19.2.カバー(DBAL)
19.2.Cover(DBAL)
19.2.カバー(DBAL)
19.2.Cover(DBAL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質
No. Drg.No. & Code No. QTY Description Rating Remarks Materials
38 N1080A 8 NUT, HEX ﾅｯﾄ 六角 4M/M OT
39 M1010G 4 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-75S OT
40 K5255T 8 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M3X6L FE
41 W1021A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M FE
42 W1042A 8 WASHER, FLAT ﾜｯｼｬ 平 4W-3 FE
43 T50125 4 HANDLE 取手 THA-31-4(NO.3404A) OT
44 H5300A 8 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L FE
45 W1023A 8
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
46 DBAK0590 1 COVER ｶﾊﾞｰ FE
47 K5209A 2 SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ FE
QP-351E-MM PARTS LIST
19 - 6
19.2.カバー(DBAL)
