16 尺寸与公差 外形尺寸为 0.5mm～3.0mm，公差为±10％以下。 中空形状的边线部分的宽度应在 0.2mm 以上。 识别标记的尺寸与公差 各识别标记的周围应没有导体图案 、 抗焊剂以及标记等其他标记的空间， 且该空间的尺寸最好是离识 别标记外围 0.5mm 以上的大正方形。 识别标记的间隙 0.5～3.0mm 0.5～3.0mm 0.2mm 以上 0.5mm 以上 0.5mm 以上 0.5mm 以上 间隙范围 0.5mm 以上…
15
搭載グループ
エリア部品位置決めマーク 部品位置決めマーク
基準マーク
基准标记与元件定位标记
识别标记的基本材质
· 采用未进行涂层加工的铜、或已进行涂层加工的铜。
· 识别标记的表面与相邻的印刷电路配线材质之间必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗糙或者易于劣化的材质。
识别标记的涂层加工
标记的表面应进行下述涂层加工。
· 透明的抗氧化涂层加工
· 镀镍加工
· 镀锡加工
· 电镀加工
· 热空气均涂钎焊加工
标记形状
· 标准标记包括“识别标记形状”中所示的 13 种类型。
· 对于“识别标记形状”以外的标记，请用户制作模板，然后，便可通过图案匹配功能进行识别。
注1. 仅限于基准标记，不包括元件定位标记。
注2. 除对象标记的形状外，在视野范围内不得有形状类似的图案。另外，必须有明确的反差。
· 对于三角形、黑白格交错以及用户模板， 90°旋转后的标记也应可识别。
识别标记的形状
识别标记依据 EIAJ ET-7302“表面安装印刷电路板用识别标记”规定的标记制定。
区域元件定位标记
元件定位标记
贴片组
基板基准标记
圆形
正方形 菱形 三角形 反三角形 黑白格交错 十字形
中空圆形 中空正方形 中空菱形 中空三角形 中空反三角形 黑白格交错
16
尺寸与公差
外形尺寸为 0.5mm～3.0mm，公差为±10％以下。
中空形状的边线部分的宽度应在 0.2mm 以上。
识别标记的尺寸与公差
各识别标记的周围应没有导体图案、抗焊剂以及标记等其他标记的空间，且该空间的尺寸最好是离识
别标记外围 0.5mm 以上的大正方形。
识别标记的间隙
0.5～3.0mm
0.5～3.0mm
0.2mm 以上
0.5mm 以上 0.5mm 以上
0.5mm 以上
间隙范围
0.5mm 以上
识别标记
17
5. 标准功能与选项
5-1. 坏板标记阅读器（出厂选项）

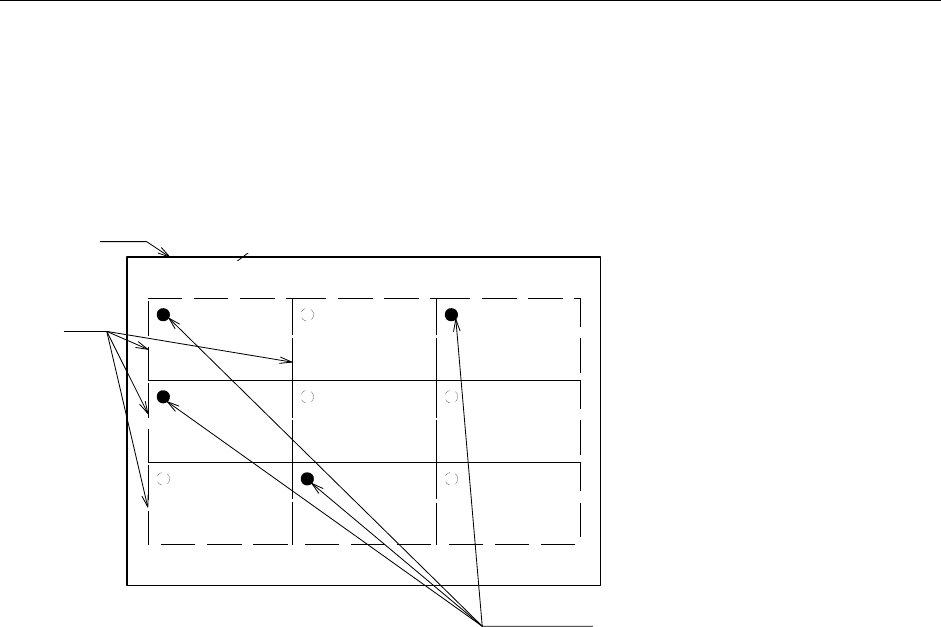

在多电路基板上可设置读取各电路的坏板标记(不良电路)后不在该电路上进行元件贴片。
标记的最小直径为 2.5mm，与基板颜色要有充分的反差。
基板颜色与标记部位之间有反射光量差时，可设置切换，使之与基板颜色形成明暗反差。
バッドマーク
グローバルバッドマーク
基板
回路
5-2. 高度测量功能HMS（出厂选项）
制作吸取数据时，激光传感器自动测量元件的吸取位置高度。
吸取面为玻璃等透明物体(LED 等)或镜面状态时，不可使用会将光全部反射回去的元件。
5-3. 送料器统一更换功能（出厂选项）
可统一装卸主机上的送料器类、在生产过程中进行外部安排，准备下一次生产的送料器，缩
短安排准备工作时间。
5-4. 送料器悬浮检测传感器（标准）
用于避免因带式送料器、管式送料器以及托盘支架未正确安装而造成机械故障。当传感器检
测到送料器悬浮时，XY 轴会停止移动，并向操作人员发出警告。
基板
电路
坏板标记
