HOLLY郝立AOI编程教程
HOLL Y AO I 程序制作 1. 创建新程序 1). 导入 CAD 打开软件点击 菜单 择是否使用 CAD 数据 设定产品名称 , 板长 , 板宽 .
HOLLY AOI 程序制作

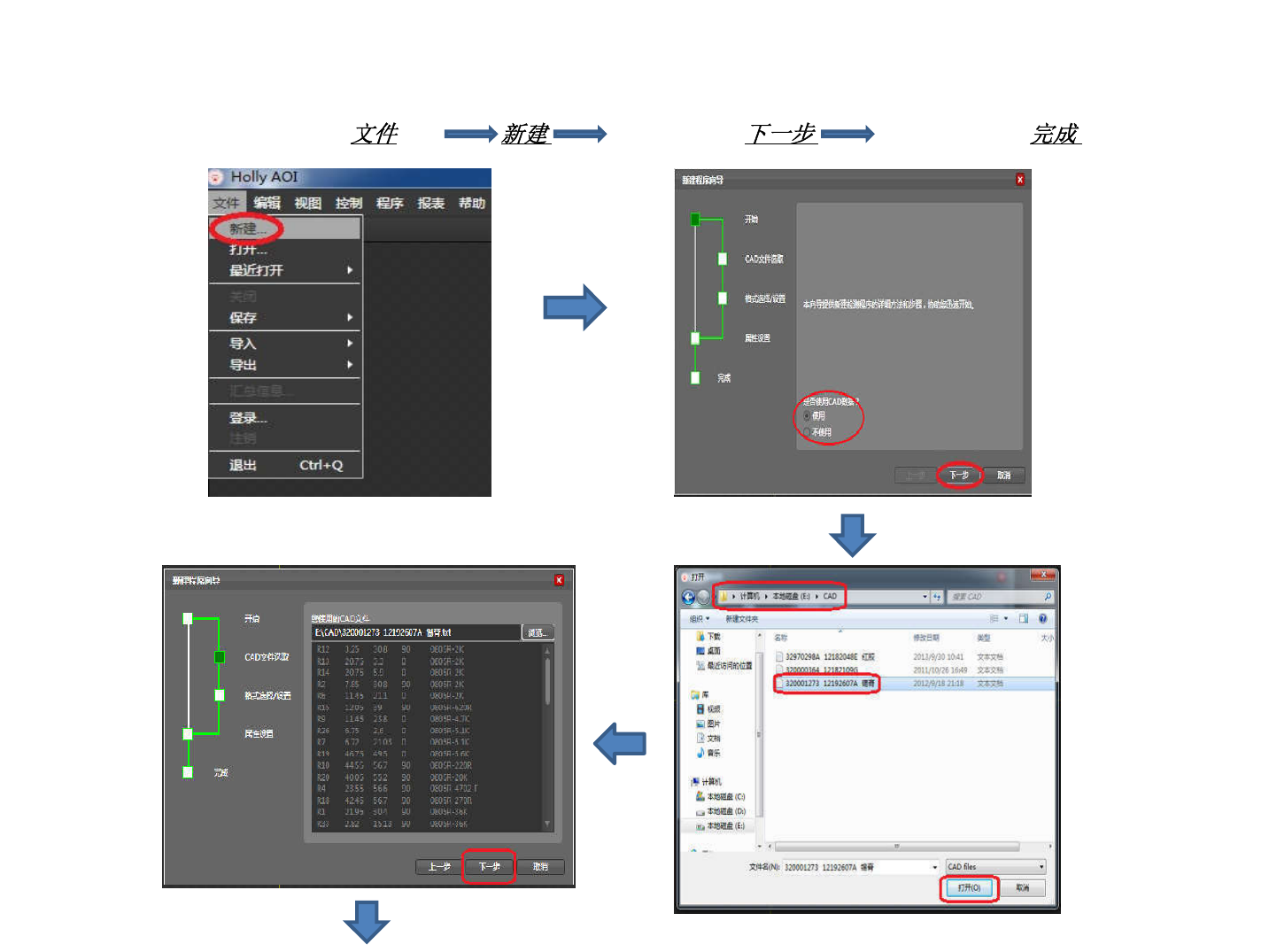

1.创建新程序
1).导入CAD
打开软件点击 菜单 择是否使用CAD数据 设定产品名称,板长,板宽
.

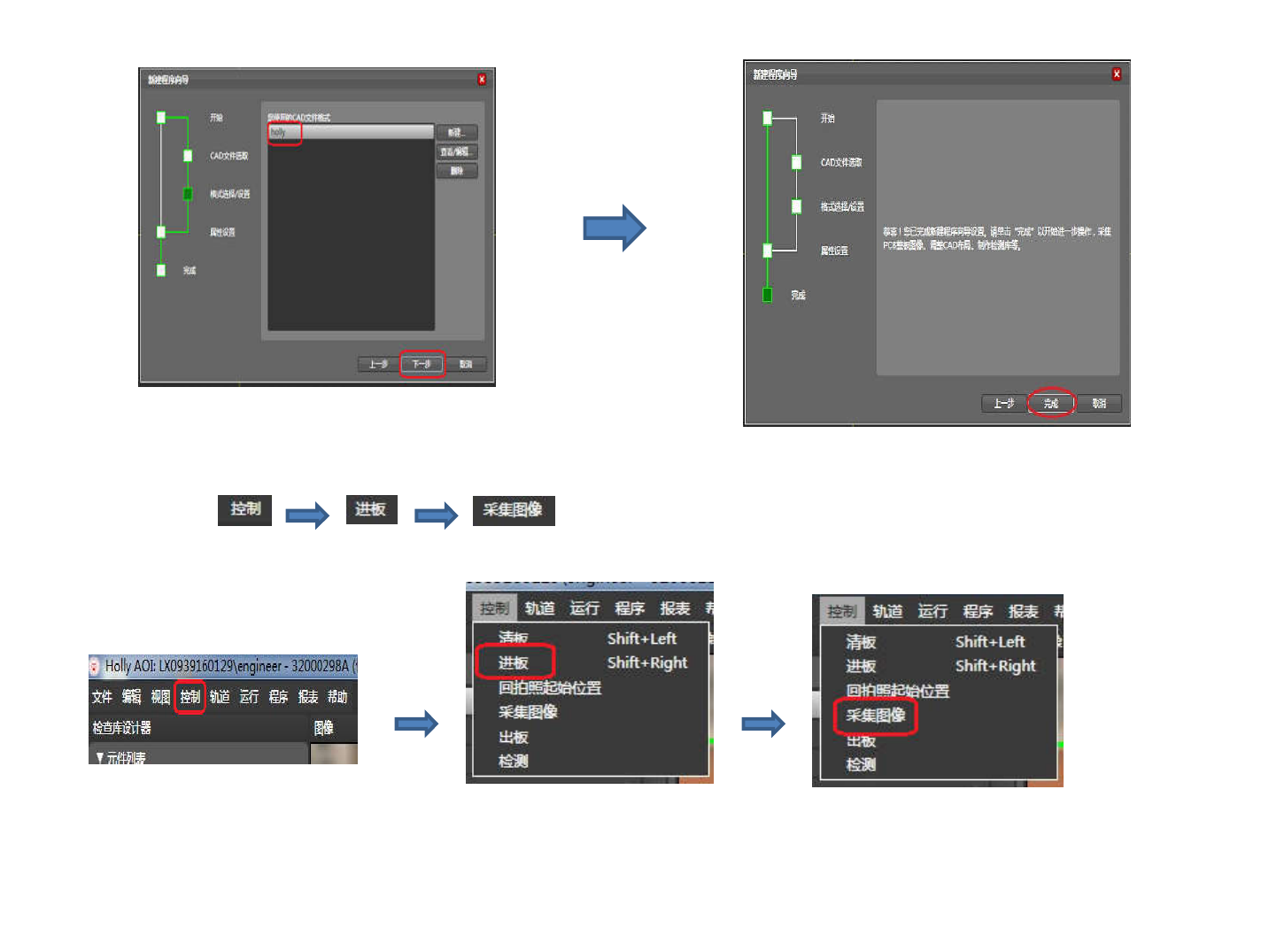

• 2).图像采集
•
•
• 单击菜单
2.添加MARK
选择程序名称( 1) ( 2) 选择目录(3) 更改类型为MARK(4) (5)
(1)
(2)
(5)
(4)
程序属性菜单
可以更改板长
可以更改板长
和板宽
元件属性菜单
可以更改元件
位号,坐标,角度,
拼版信息
目录属性菜单
可以更改物料
类型,物料名
称,CAD框的长
度和宽度
