• 1.1. 缺件 : • 算法 : 颜色抽取 (HSV) 亮度抽取 亮度平均值 • 光源 : 能通过颜色或亮度将元件本体和 PCB 区分 • 参数设定 : 根 据不同的算法设定相关的参数及合格 范围
IC元件库创建示例

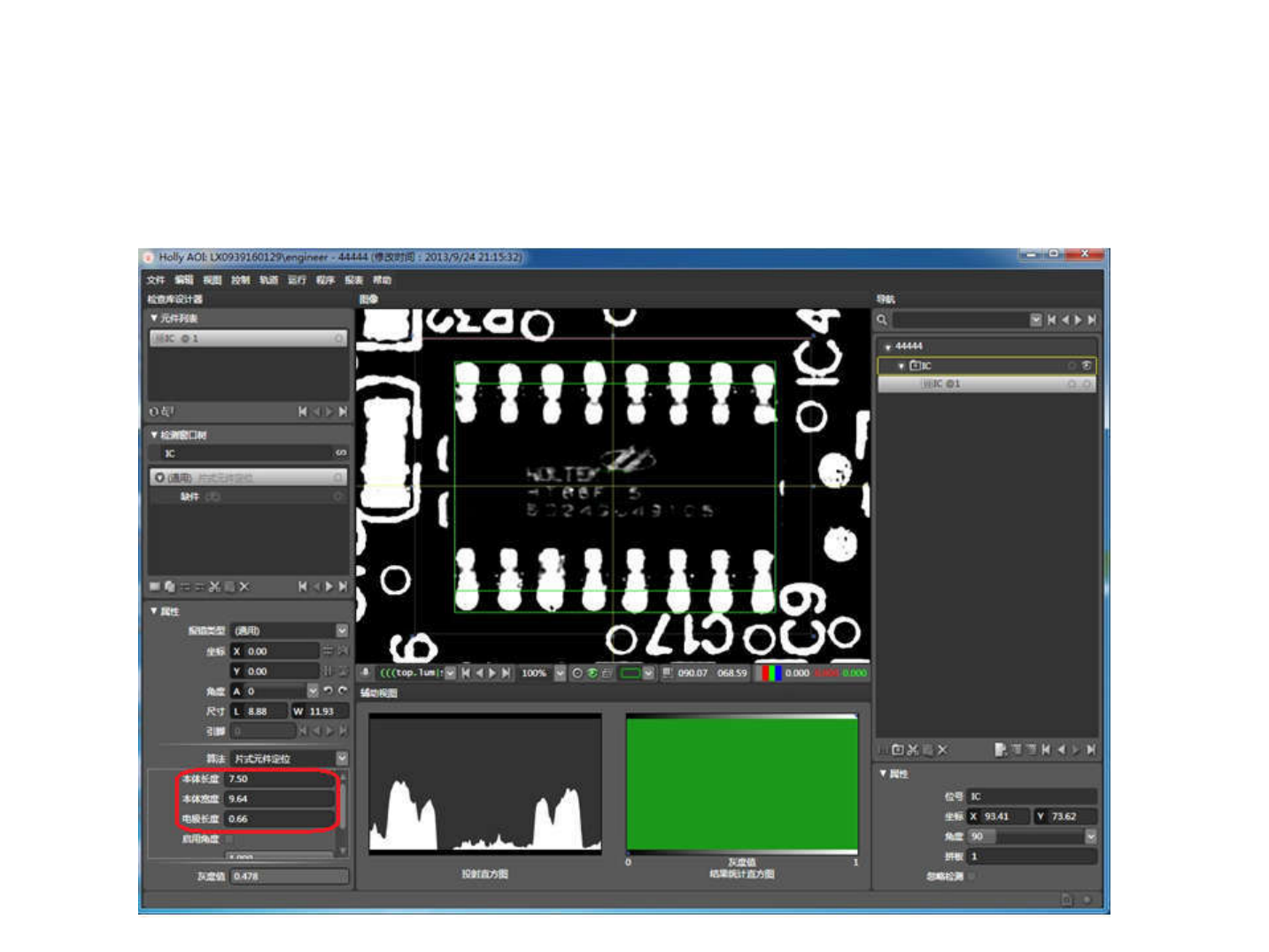

• 1.焊盘定位:
•
a)算法: 片式元件定位
• b)光源: 焊盘较亮
• c)参数设定: 通过设定本体长,宽以及电极长度进行定位
• 备注: 检查窗口树下所所有检查窗口必须为焊盘定位窗口的子菜单
• 1.1.缺件:
•
算法: 颜色抽取(HSV) 亮度抽取 亮度平均值
• 光源: 能通过颜色或亮度将元件本体和PCB区分
• 参数设定: 根据不同的算法设定相关的参数及合格范围
• 1.2.通用:
•
算法: 全板匹配剔除
• 光源: 无
• 参数设定: 无
• 1.3.本体定位
•
算法: 片式元件定位 模板匹配(RGB)
• 光源: 元件本体较亮
• 参数设定: 通过设定本体长,宽以及电极长度进行定位
