HOLLY郝立AOI编程教程 - 第17页
• 1.3.5. 极反 • a1) 算法 : 符号匹配 (OCV) • 光源 : 无 • 参数设定 : 更新模板，合格范围 •
• 1.3.4.桥连
•
a1)算法: 窗口生成(此项只进行引脚生成,不进行检查)
• 光源: 无
• 参数设定: IC类型,引脚个数,引脚距离.
• a2)算法: 亮度投射最小跨度
• 光源: Side
• 参数设定: 合格范围

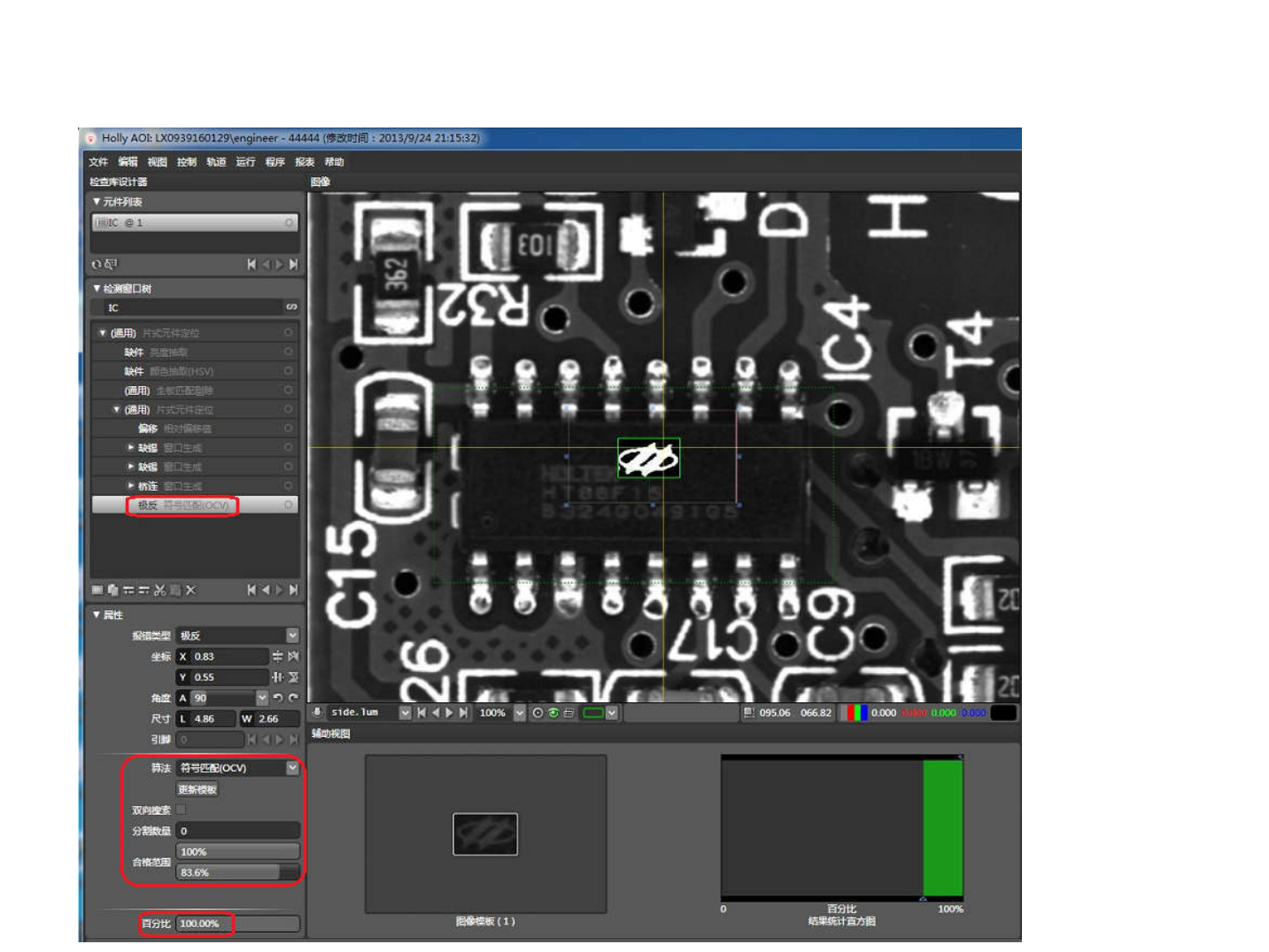

• 1.3.5.极反
•
a1)算法: 符号匹配(OCV)
• 光源: 无
• 参数设定:更新模板，合格范围
•
• 1.3.4.偏移
•
a1)算法: 窗口生成(此项只进行引脚生成,不进行检查，在元件本体周边生成引脚)
• 光源: 无
• 参数设定: IC类型,引脚个数,引脚距离.
• a2)算法: 亮度抽取 亮度平均值 颜色抽取（HSV） 亮度极差
• 光源: 将PCB和元件本体通过亮度或颜色明显区分开
• 参数设定: 合格范围
