Nachrüstanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF - / X-Serie Ausgabe 01/2007 109 6.1 Ultraschall-Näherungssensor Abb. 97 Ultraschall-Näherungssensor 6 Hersteller/Manufacturer: Baumer El…
Nachrüstanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 01/2007
108
O Drücken Sie die Taste „Set“ am Sonarsensor, bis die LED links neben dem Taster zu blinken
beginnt.
Sollte der Sensor nicht reagieren, lösen Sie kurz die Steckverbindung hinten am Sensor.
Hinweis:
Der Sonarbero kann innerhalb der ersten 5 Minuten nach dem Einschalten des Sonarberos kali-
briert werden. 6
O Legen Sie eine Leiterplatte auf das Transportband, schieben Sie diese über den Stopper und
drücken Sie diese von unten gegen die Klemmkante bzw. legen Sie die Einstelllehre für den
Sonarbero (Ausfräsung nach unten, [03048764-xx]) auf die Klemmkante.
O Betätigen Sie nochmals die Taste "Set". Der Sensor justiert sich auf die LP-Höhe.
Die LED ist aktiv.
O Entnehmen Sie die Leiterplatte/Einstelllehre und legen Sie eine Leiterplatte oben auf die
Klemmkante über den Sensor.
Der Sensor darf die Leiterplatte nicht erkennen. Diese Einstellung muss für die gesamte Trans-
portbreite überprüft werden. Die LED muss aus sein, ansonsten wiederholen Sie den Vorgang.

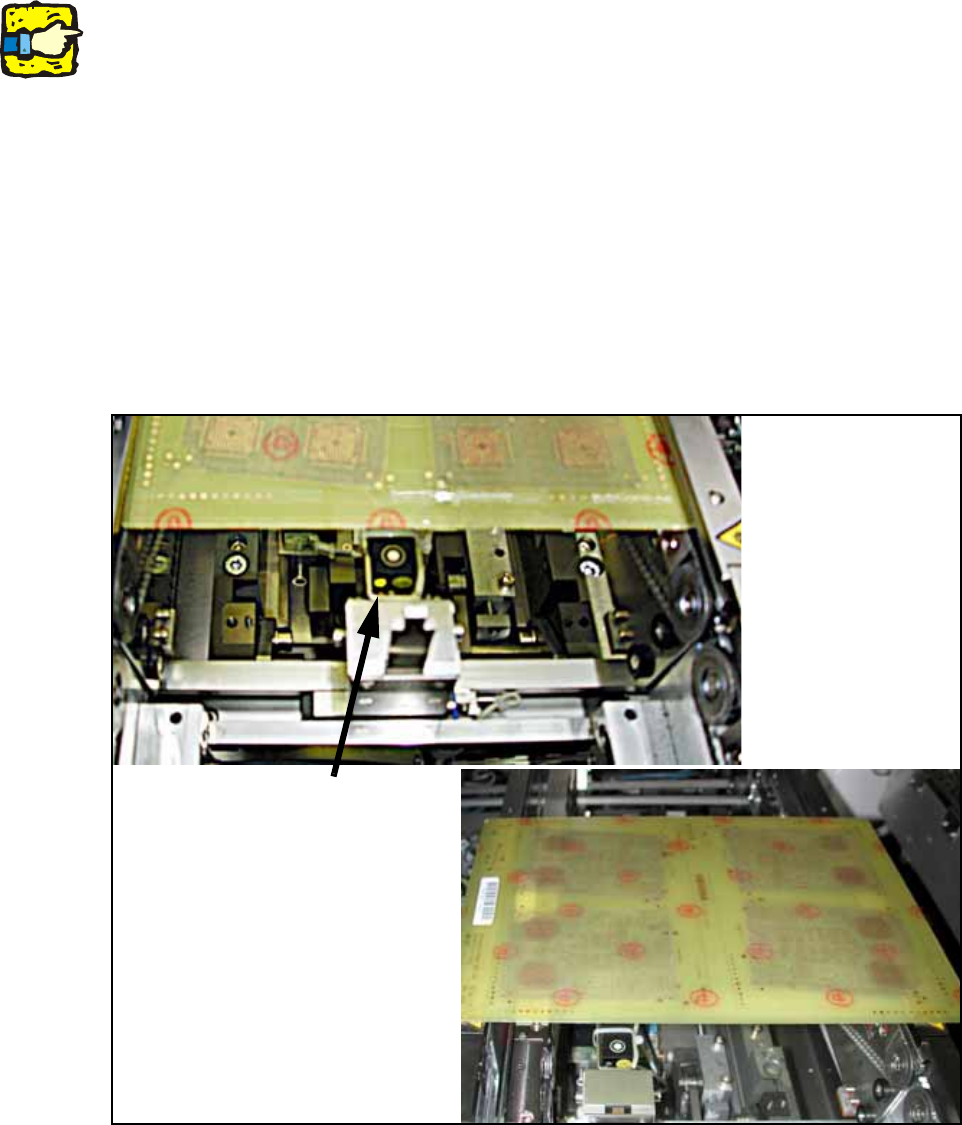

Abb. 96 Sonarsensor
Sonarsensor
Nachrüstanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 01/2007
109
6.1 Ultraschall-Näherungssensor
Abb. 97 Ultraschall-Näherungssensor
6

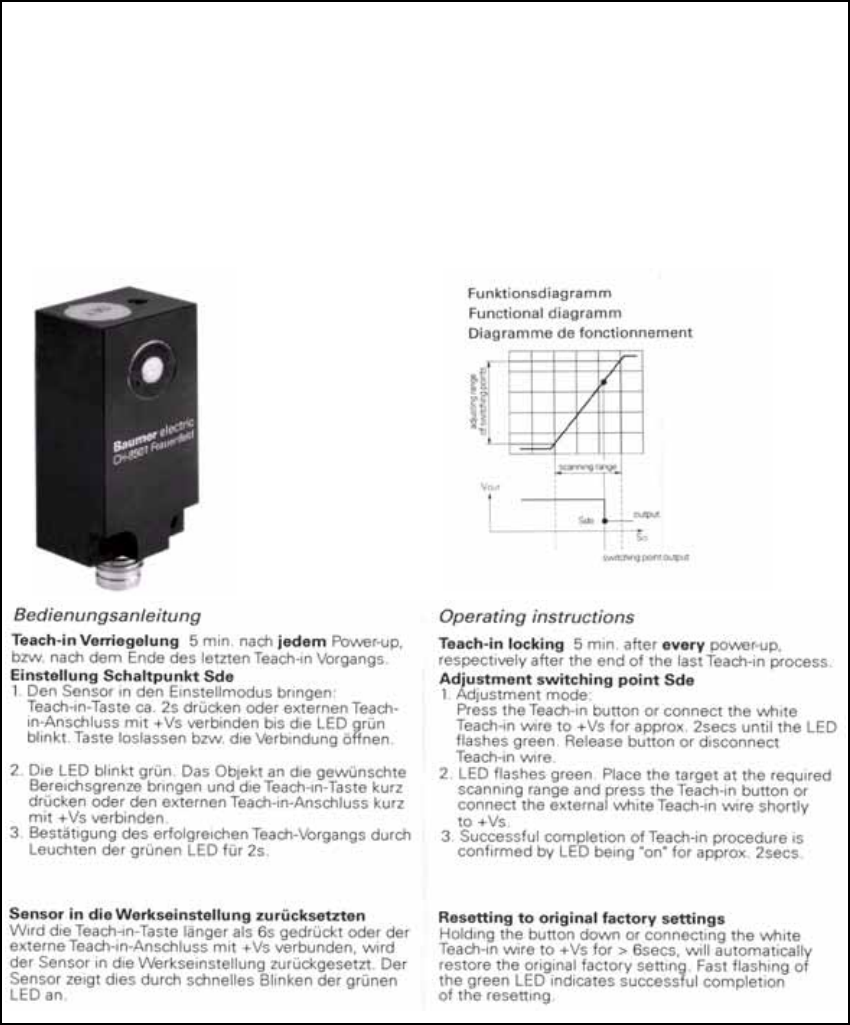

Hersteller/Manufacturer: Baumer Electric AG, CH-8501 Frauenfeld
Teilebezeichnung/Part name: Ultraschall-Näherungsschalter, Quader
Ultrasonic proximity switch, rectangular
Bestellnummer/Ordering code: UNDK 20P6914/S35A
Technische Daten/ Specifications:
Nachrüstanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 01/2007
110
