Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D 4 / D3 / HF- / X-Serie Ausgabe 06/2007 111 7 Plan Grundeinheit S topper Abb. 98 Plan Grundeinheit Stopper [03031923-xx]
Nachrüstanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 01/2007
110
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
111

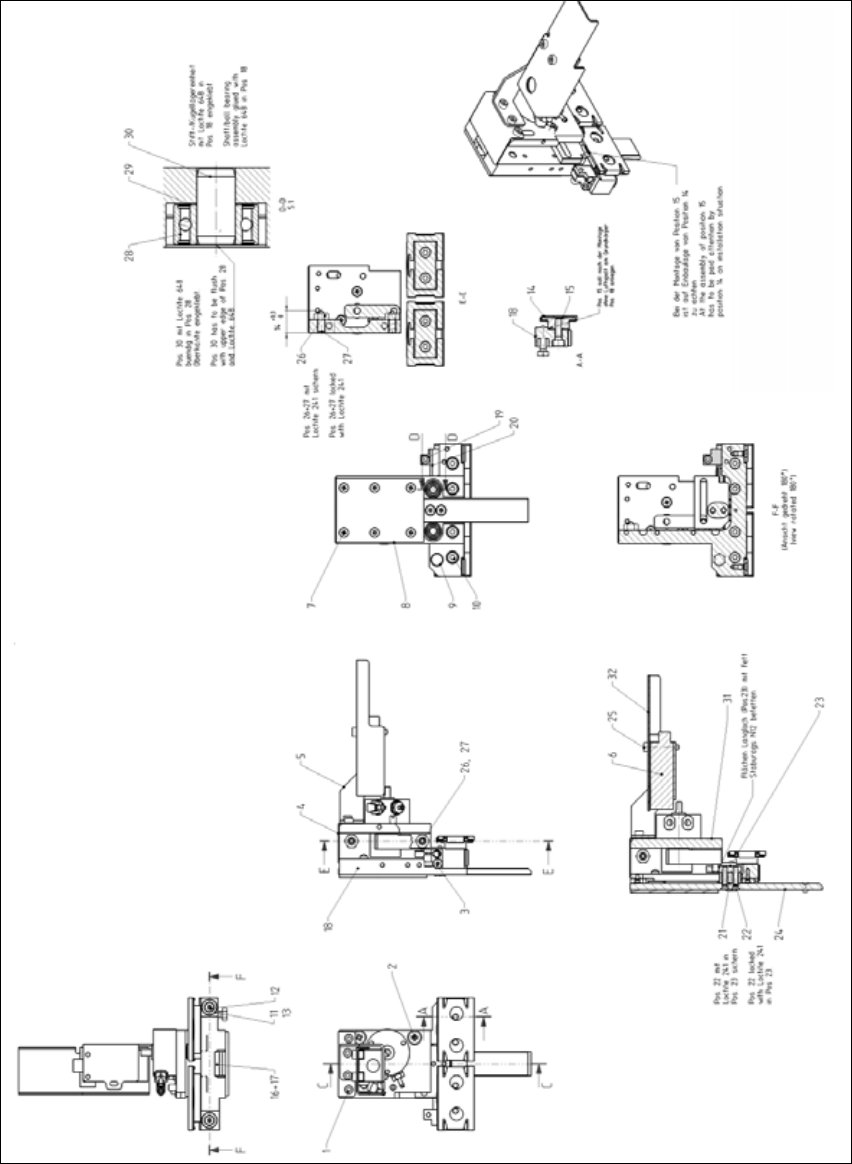

7 Plan Grundeinheit Stopper
Abb. 98 Plan Grundeinheit Stopper [03031923-xx]
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
112
Legende Grundeinheit Stopper (Auszug) 7
6 Ultraschall Näherungsschalter
9 DIN 933-M4 x 16-PA
11 Gleitstück
12 DIN 965-M3 x 6-A2
13 DIN 988-5x10x0.1-St 2 K 50
14 DryLin N Führungssystem NEK-01-27P
15 Führungswagen Stopper
27 Federndes Druckstück M5
