Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
113
8 Software-Konfiguration und Test des
Stoppers
O Falls noch nicht geschehen, installieren Sie die SW Version 505.03 bzw. 601.03 oder höher.
Benutzen Sie hierfür die entsprechende Software-Installationsanleitung.
8

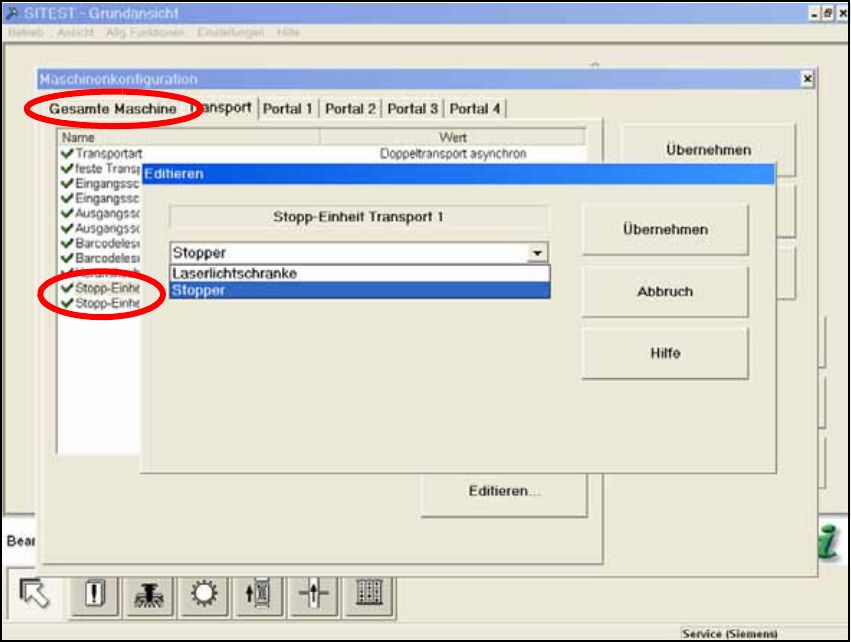

O Wechseln Sie in den SITEST und aktivieren Sie im Menü Maschinenkonfiguration für jede
Transportspur den Stopper von "Laserlichtschranke" auf "Stopper".
Abb. 99
Es erscheint die Meldung, dass die Maschine neu konfiguriert wurde und heruntergefahren wird.8
O Bestätigen Sie diese Meldung.
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
114
O Wechseln Sie nach dem Neustart in den SITEST Transportfunktionen.
Hier können Sie die Stopper mit dem SW-Schalter Ein/Aus testen.
O Testen Sie für jeden Stopper einzeln mit dem Software-Schalter "Ein/Aus".
Abb. 100
8
O Testen Sie den Endschalter für die Breitenverstellung durch Zusammenfahren der Transport-
wangen auf 52mm.
8
8
HINWEIS:
Kontrollieren Sie die korrekte Kabel- und Schlauchverlegung um eine Beschädigung des Trans-
portes und der Stopper zu vermeiden. 8
Montageanleitung LP-Stopper Einfachtransport SIPLACE S-27HM / HS-60 / D4 / D3 / HF- / X-Serie
Ausgabe 06/2007
115
8.1 Test der Einzelfunktionen
O Nehmen Sie eine Leiterplatte und fahren Sie diese mit den LP-Transportfunktionen durch jede
Spur des LP-Transports.
O Sie können den Status des Stoppers auch im Fenster Ein-Ausgang Funktionen 5 überprüfen.
Abb. 101
O Vermessen Sie gegebenenfalls noch den Maschinennullpunkt und die Position der Pipetten-
wechsler (HS-60).
O Abschließend muss für jede Stopp-Position die Bestücknestposition neu kalibriert werden.
8
